Amrock三夹第二阶段在制品夹具结构设计

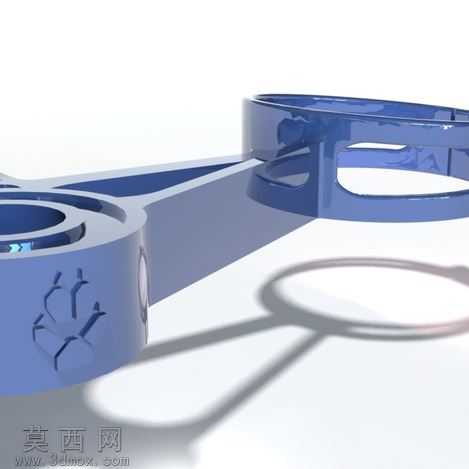

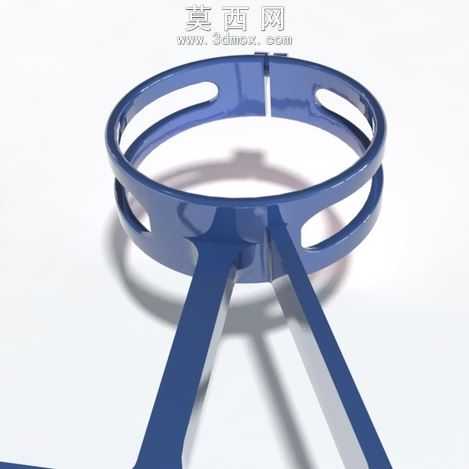

该作品为针对Amrock405.87规格三夹第二生产阶段在制品设计的专用夹持工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循在制品的夹持定位需求，对每一处结构尺寸做了精准约束，确保工装与待夹持工件的匹配度。模型渲染阶段采用哑光金属材质模拟实际工装的金属加工质感，通过柔和的环境打光突出结构轮廓，清晰展现各部件的连接关系与形态特征。从结构来看，该工装设置了三处环形夹持位，通过一体式连接臂实现三个夹持位的刚性连接，侧方延伸的定位杆用于在生产工位上完成工装的快速定位固定，环形夹持位内侧预留了适配在制品外形的贴合面，避免夹持过程中对工件表面造成压伤，同时保证夹持状态下工件的位置稳定性，满足第二阶段加工过程中的定位精度要求。设计思路上，该工装围绕轻量化与刚性平衡的核心需求展开，在保证整体结构强度足以承受加工过程作用力的前提下，对连接臂部分做了镂空减重处理，既降低了工装自身重量，方便生产过程中的人工取放操作，也减少了材料消耗，降低工装制造成本。建模过程中对各部件的过渡圆角做了统一规范，避免尖锐棱角带来的操作安全隐患，同时对夹持位的开合间隙做了参数化设置，可适配一定尺寸公差范围内的在制品，提升工装的通用性。模型完成建模后通过干涉检查验证，确认各活动部位无结构干涉，装配关系符合实际生产装配逻辑，渲染输出的效果图清晰呈现了工装的整体形态与细节特征，可直接用于工装加工前的结构评审、生产工位的作业指导参考，也可为同类型多工位夹持工装的设计提供结构参考，帮助设计人员快速梳理多夹持位工装的布局逻辑，平衡刚性、重量与操作便利性之间的关系，适配流水线生产过程中在制品快速装夹定位的使用需求。
