圆方过渡钣金连接结构三维设计

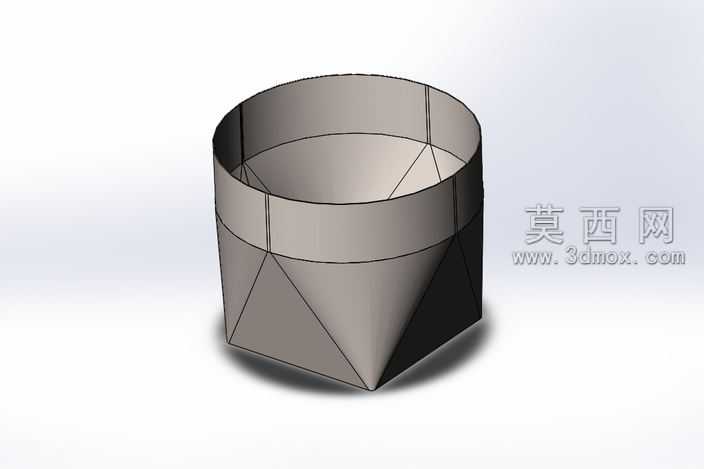

本作品为圆截面到方截面的过渡连接钣金结构，采用三维参数化建模方式完成全流程设计，建模过程中首先确定上下端口的基准参数，上端为直径16单位的圆形开口，下端为边长11单位的方形端口，两个端口沿轴向保持同轴布置，预留出合理的过渡段高度以保证钣金弯折成型的工艺可行性。建模阶段优先采用钣金专属建模逻辑，先绘制上下两个端口的闭合轮廓草图，通过放样折弯特征生成连续的过渡曲面，过程中严格控制三角分区的折弯线排布，确保每一块折弯面的弯折角度处于常规钣金加工的允许范围内，避免出现过小折弯半径导致的加工开裂问题，同时保证所有壁面厚度保持均匀一致，符合常规钣金板材的用料规格。结构设计上，上端圆形端口预留了直边段，可直接与对应直径的圆形管道进行套接焊接，下端方形端口同样设置了贴合直边，能够与方形截面的构件完成平面贴合装配，过渡区域的曲面平滑连续，不存在突变的折角或应力集中区域，能够有效降低流体通过时的局部阻力，也能减少结构受力时的应力集中风险。材质渲染阶段采用哑光金属板材材质，还原冷轧钢板的真实表面质感，对弯折棱线处做了轻微的倒角处理，模拟实际钣金加工后的去毛刺效果，光影渲染时突出过渡曲面的流畅转折关系，清晰展示每一条折弯线的分布位置，直观呈现结构的成型逻辑。设计思路围绕钣金加工的落地性展开，摒弃了复杂的曲面拼接方案，采用三角面分区折弯的工艺路径，整个构件可通过下料、折弯、焊接三道核心工序完成加工，无需特殊的成型模具，能够有效降低生产制造成本，同时兼顾了结构的连接强度与过渡导流的功能需求，可直接应用于通风管道、物料输送管路等场景的变径连接部位，建模过程中所有特征均保留参数化属性，可根据实际使用的端口尺寸、板材厚度快速调整参数生成对应规格的模型，具备较强的通用性与可修改性。
