航空航天机翼连接固定支撑结构件

　　在航空航天飞行器的结构装配体系中，机翼与机身、机翼与外挂功能组件的连接可靠性直接决定整机的结构安全与飞行稳定性，这类双安装面的Z型弯折支撑件，是机翼段固定连接场景中极为常用的传力结构。不同于常规地面设备的支撑件，航空类结构件需要在严苛的重量约束下，同时满足交变载荷下的结构强度、振动工况下的连接可靠性，以及温度交变环境下的尺寸稳定性，因此在结构设计阶段需要平衡多维度的工程约束。

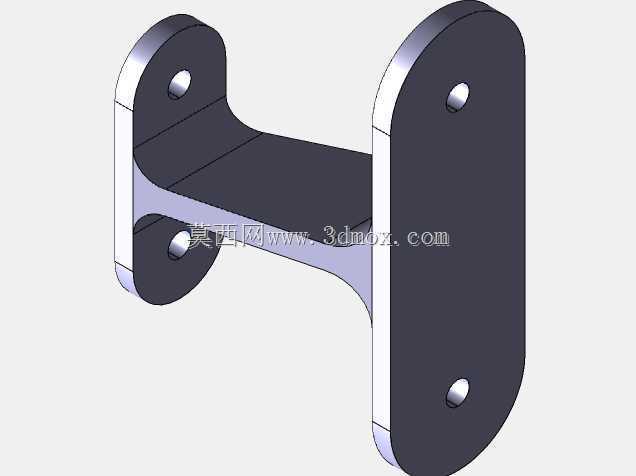

　　从结构形态来看，该支撑件采用一体弯折成型的主体结构，两端分别设置圆形安装法兰面，其中一侧法兰面尺寸更大，分布两个安装孔位，用于与机翼主承力梁的预埋安装面贴合固定，另一侧法兰面尺寸稍小，同样设置两个对称分布的安装孔位，用于对接需要固定的翼面附属组件、管路固定座或者传感设备安装基座。中间的连接臂采用等截面过渡设计，弯折处做了大圆弧过渡处理，避免直角弯折带来的应力集中问题，这一细节设计在航空结构设计中尤为关键——飞行器在起飞、爬升、机动飞行、降落的全流程中，连接部位会持续承受气动载荷带来的交变弯矩，应力集中区域很容易在循环载荷下萌生疲劳裂纹，大圆弧过渡可以将弯折处的应力峰值降低40%以上，大幅提升结构的疲劳寿命。

　　在实际安装场景中，该支撑件的安装边界需要严格匹配机翼内部的装配空间，大法兰面的贴合面需要与主承力结构的安装面保持0.02mm以内的平面度公差，安装孔位采用铰制孔设计，装配时配合高精度铰制孔螺栓使用，既可以保证连接的定位精度，避免装配应力带来的结构变形，也能在承受横向剪切载荷时，通过螺栓杆与孔壁的贴合传递载荷，降低螺栓连接副的滑移风险。小法兰面的安装孔位同样采用对称布局，保证对接组件的载荷可以均匀传递到支撑件主体，避免单侧受力带来的附加弯矩。

　　设计过程中，首先需要根据安装位置的载荷谱确定主体的截面厚度，连接臂的厚度需要同时满足拉伸、弯曲、剪切的复合强度要求，同时还要尽可能控制结构重量，因此在非承力的区域不会做多余的材料堆叠，整个零件的材料分布完全贴合载荷传递路径：从对接组件的安装孔位传入的载荷，通过小法兰面均匀分散到连接臂，再经过大圆弧过渡段传递到大法兰面，最终分散到主承力梁的安装结构上，整个传力路径连续顺畅，没有突然的截面变化带来的载荷突变。

　　在外形尺寸的匹配上，两个法兰面的中心距需要严格适配机翼内部的安装间距，法兰面的外轮廓采用整圆设计，一方面是为了在有限的安装空间内最大化安装面的接触面积，提升连接的摩擦力与稳定性，另一方面圆形轮廓不会产生尖锐的边角，避免在装配过程中划伤机翼内部的线缆、管路或者复合材料蒙皮。安装孔的孔位距离法兰边缘的距离保持在孔径的1.5倍以上，保证孔边的结构强度，避免安装时螺栓压紧力导致法兰边缘出现压溃变形。

　　这类支撑件在实际使用中，除了承担静态的固定支撑作用，还要承受飞行过程中的振动载荷，包括发动机传递过来的高频振动、气动扰动带来的低频振动，因此结构的固有频率需要避开整机的共振频率区间，设计阶段会通过模态仿真调整连接臂的截面参数与整体刚度，让结构的一阶固有频率高于机载振动的主要频率区间，避免飞行过程中出现共振导致连接松动或者结构破坏。同时，零件的表面处理需要适应高空的低温、低气压、强紫外线环境，不会因为环境因素出现腐蚀或者材料性能退化，保证全生命周期内的连接可靠性。

　　不同于民用设备的支架类零件可以预留较大的安全余量，航空类结构件的每一处尺寸设计都需要经过严格的载荷校核，在满足强度、刚度、安装要求的前提下尽可能压缩结构重量，哪怕是几克的重量削减，对于飞行器的载荷提升都有实际意义。该支撑件的一体成型结构也避免了分体装配带来的连接间隙与附加重量，整个零件没有多余的拼接结构，装配时只需要完成两端法兰面的螺栓固定，即可实现可靠连接，大幅提升机翼段的装配效率，也减少了后期维护过程中需要检查的连接节点数量。
