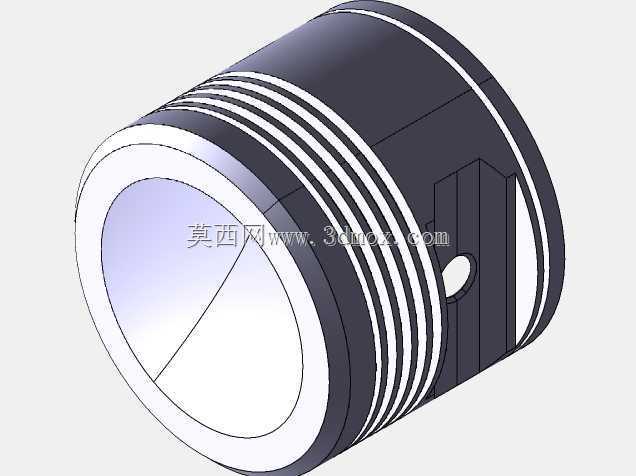

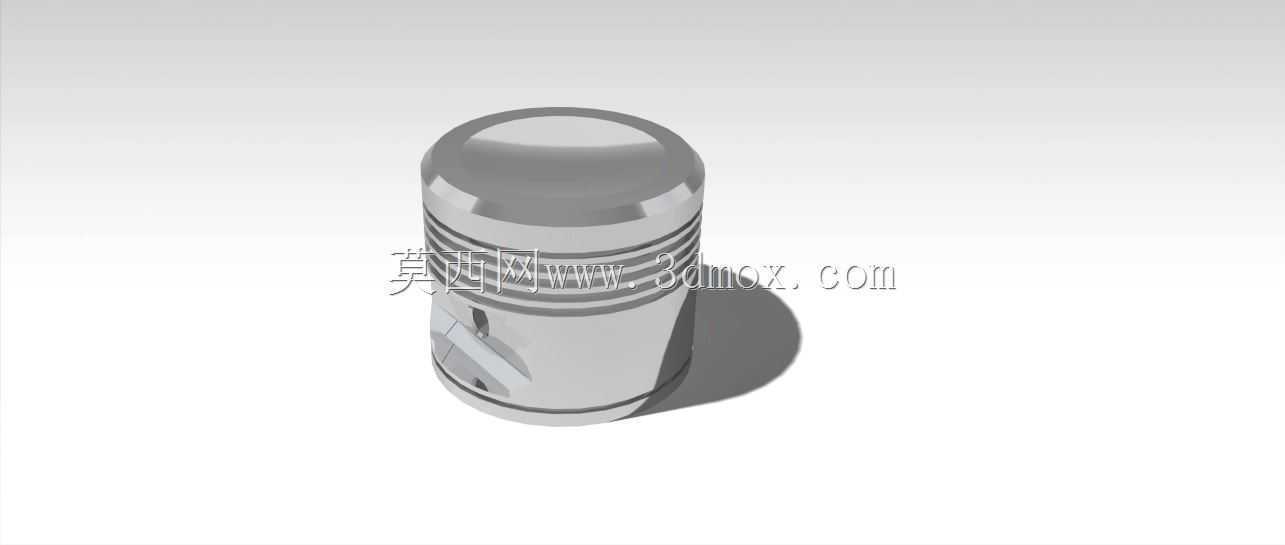

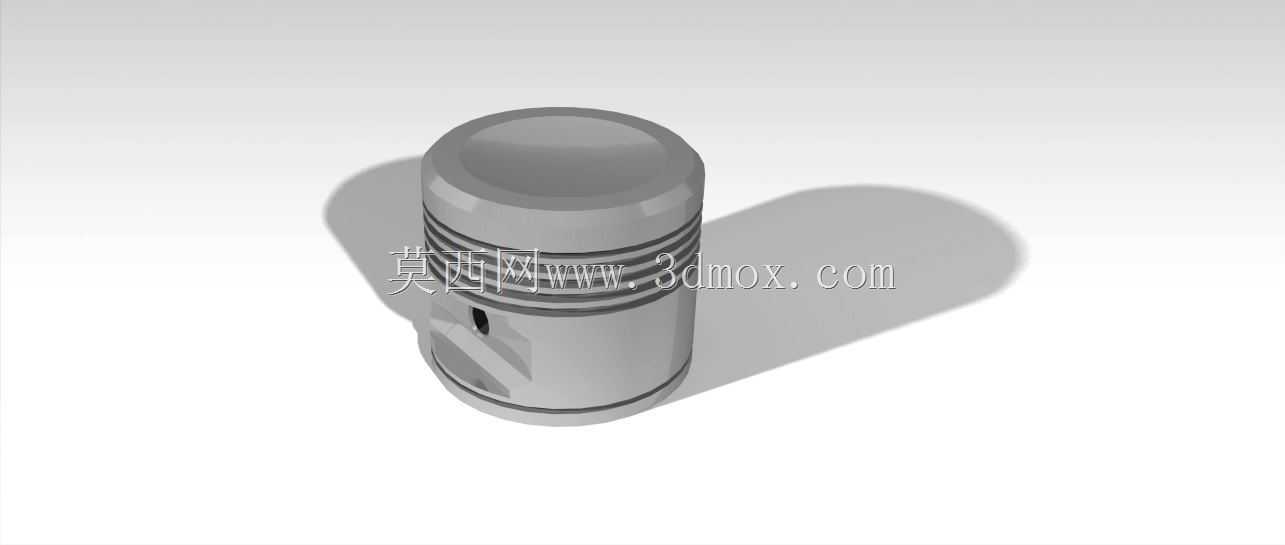

直径92mm长度72mm内燃机活塞结构

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧爆发力、完成能量转换的关键部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，本次呈现的活塞结构，是面向小排量通用内燃机开发的适配部件，可覆盖通用汽油机、小型农用动力机械、微型发电机组等多个应用场景，这类动力设备普遍对零部件的互换性、工况适应性有较高要求，活塞作为直接接触高温高压燃气的部件，每一处结构细节都需要匹配整机的运行参数做针对性校核。从实际工况需求出发，活塞在缸套内做高速往复运动的过程中，需要同时承担多重功能：顶部直接与高温燃气接触，承接燃烧膨胀产生的压力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转输出动力；头部的环槽结构用于安装气环与油环，

　　气环负责密封燃烧室，防止高温高压燃气窜入曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标；裙部则在往复运动中起到导向作用，承受侧推力，保证活塞运动过程中始终保持与缸套的合理配合间隙，避免出现卡滞、偏磨等故障。设计过程中首先锁定了核心安装边界尺寸，活塞直径设定为92mm，总长度为72mm，这个尺寸组合适配缸径92mm的通用内燃机缸套，在尺寸链校核阶段，需要充分考虑不同工作温度下的热膨胀量，活塞头部因为直接接触高温燃气，工作温度远高于裙部，因此头部直径会略小于裙部直径，整体呈上小下大的锥形结构，同时裙部会设计成微椭圆形，长轴垂直于活塞销座方向，抵消活塞在侧推力与热膨胀作用下的变形量，

　　保证热态下裙部与缸套的配合间隙处于合理区间，既不会因为间隙过大造成敲缸、异响，也不会因为间隙过小导致热态卡滞。环槽部分的尺寸设计需要匹配标准活塞环的规格，气环环槽的宽度、深度公差控制在微米级，保证活塞环安装后侧隙、背隙符合设计要求，避免环卡滞或者密封失效；油环环槽位置设计有回油孔，被油环刮下的多余润滑油可以通过回油孔直接流回曲轴箱，减少机油的非正常消耗。活塞销座的位置经过重心校核，销孔中心与活塞中心存在微小的偏移量，这个偏移设计是为了缓解活塞经过上止点时的换向敲击，降低整机运行的噪声与冲击载荷，销孔内部设计有卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。从结构强度角度出发，活塞顶部的厚度经过燃烧压力校核，能够承受最高爆发压力下的载荷而不出现开裂变形，销座位置设计有加强筋结构，将顶部承受的压力均匀传递到销孔位置，避免应力集中造成销座开裂。裙部的表面设计考虑了初期磨合的需求，预留了合理的表面粗糙度参数，装配后可以在短时间的磨合阶段与缸套形成良好的配合面，降低初期磨损量。在实际选型匹配过程中，这个尺寸的活塞可以适配多种同缸径的通用动力设备，不管是用于小型工程机械的辅助动力，还是农用排灌设备的动力源，亦或是小型移动发电机组的动力单元，只要缸径参数、压缩比设计、活塞销安装尺寸匹配，就可以实现互换，降低设备的维护成本。设计阶段也充分考虑了不同工况下的适应性，比如针对持续高负荷运行的场景，活塞的热变形补偿量做了针对性调整，

　　避免长时间高负荷运行下出现拉缸故障；针对经常启停的使用场景，裙部的导向长度做了优化，减少启停过程中的偏磨概率。整个活塞的外部轮廓没有多余的冗余结构，所有型面变化都服务于功能需求，顶部的燃烧室形状可以根据不同的燃烧系统需求做适配调整，本次呈现的平顶结构适配大多数通用汽油机的浴盆式燃烧室设计，能够保证燃烧过程中混合气的涡流形成符合设计要求，提升燃烧效率，降低尾气中的有害物排放。在装配环节，这个尺寸的活塞与缸套、连杆、活塞环的配合都有明确的公差带要求，活塞与缸套的配合间隙需要根据缸套的材质、活塞的材质做最终匹配，比如采用铝合金活塞配铸铁缸套时，因为两种材料的热膨胀系数差异较大，冷态装配间隙需要控制在合理范围，保证热态下的配合状态符合运行要求。
