用于流体分析的简易火箭喷管结构

　　在航空航天推进系统的流体仿真分析场景中，喷管作为将燃烧室内高温高压燃气的热能转化为定向动能的核心部件，其型面设计直接决定了推力输出效率与流场分布特性，这款简易火箭喷管结构，正是面向流体分析场景搭建的简化几何模型，能够为喷管流场仿真、推力特性计算、型面参数迭代提供基础几何载体。从实际用途来看，该结构并非面向量产装机的工程化成品部件，而是服务于原理验证、参数敏感性分析的简化模型，可支撑不同扩张比、收敛角参数下的喷流速度场、压力场、温度场分布计算，帮助设计人员快速捕捉喷管内流场的核心流动规律，规避全细节模型带来的网格划分复杂、计算周期过长的问题，适配本科教学、原理性仿真、初步方案迭代这类对计算效率要求较高的场景。从功能特性上看，

　　该喷管采用收敛-扩张型的经典拉瓦尔喷管构型，整体为回转体结构，入口端为大直径平直连接段，可直接对接燃烧室出口的仿真边界，无需额外做流道过渡处理；收敛段采用平滑锥面过渡，能够保证亚音速气流在流动过程中平稳加速，避免型面突变带来的局部涡流损失；喉部位置为整个流道的最小截面，是气流从亚音速跨到超音速的关键分界区域，该模型的喉部位置做了等直径段简化，能够降低网格划分时的局部畸变率，提升仿真计算的收敛性；扩张段为大角度锥面结构，可让超音速气流在扩张过程中进一步膨胀加速，将燃气的压力能充分转化为轴向动能，同时简化的直锥型面也方便设计人员快速调整扩张半角参数，对比不同扩张角度下的气流分离特性、推力系数变化。在设计思路上，

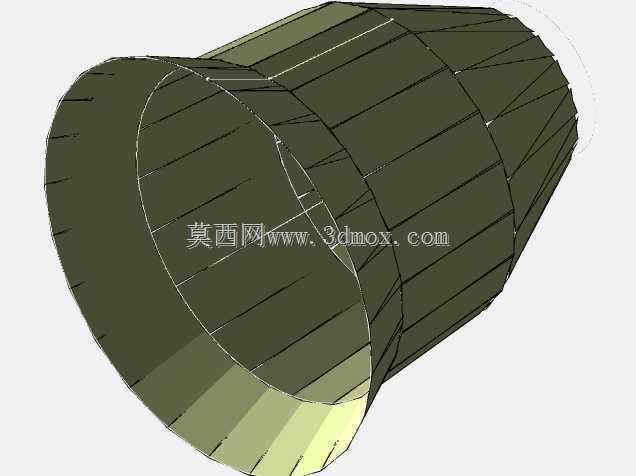

　　这款喷管模型完全围绕流体分析的需求做了几何简化，省略了实际装机喷管上的冷却通道、安装法兰、加强筋、热防护层等附属结构，仅保留核心的内流道与外壁实体轮廓，既能够准确还原喷管内流道的核心几何特征，保证仿真计算的流场结果具备参考价值，又能大幅减少几何面的数量，降低前处理阶段的几何清理工作量。做流体仿真时，这类简化模型可以直接抽取内流道域划分结构化网格，在喉部、壁面边界层区域做网格加密即可开展计算，不需要处理复杂装配带来的接触边界、小特征网格问题，能够将单工况的计算周期压缩到全细节模型的三分之一以内，非常适合多参数快速迭代的分析场景。从外形尺寸与安装边界来看，该喷管入口端为大直径开口，整体沿轴向呈收敛后扩张的锥台形态，

　　入口端面为垂直于轴线的平直端面，可直接在仿真软件中设置为压力入口边界，对接燃烧室出口的总温、总压参数；出口端为小直径平直端面，对应仿真的压力出口边界，可设置环境背压参数；外壁面为连续平滑的锥面结构，无突出的安装耳、连接座等特征，在做固体域热结构耦合分析时，可直接在外壁面设置对流换热、热辐射边界条件，无需额外做几何修补。需要注意的是，该模型为分析用简化结构，未考虑实际工程应用中的材料热强度、结构刚度、安装连接等需求，不能直接用于加工生产或装机测试，仅适用于流体原理分析、喷管型面参数初步验证类的工作。在实际使用过程中，设计人员可基于该基础模型，根据具体的仿真需求调整收敛段长度、喉部直径、扩张段长度、扩张半角等核心参数，快速生成不同构型的喷管几何，开展单因素变量分析，总结各几何参数对喷管推力效率、流场均匀性、气流分离起始位置的影响规律，为后续工程化喷管的详细设计提供基础数据支撑。相较于带全细节特征的喷管模型，这种简化结构在教学场景中也具备明显优势，初学者可以快速理解拉瓦尔喷管的核心几何构成，掌握喷管内气流从亚音速加速到超音速的流动过程，不需要被复杂的附属结构分散注意力，能够更快建立喷管工作原理的直观认知。
