立方结构光感测模块化搭载装置

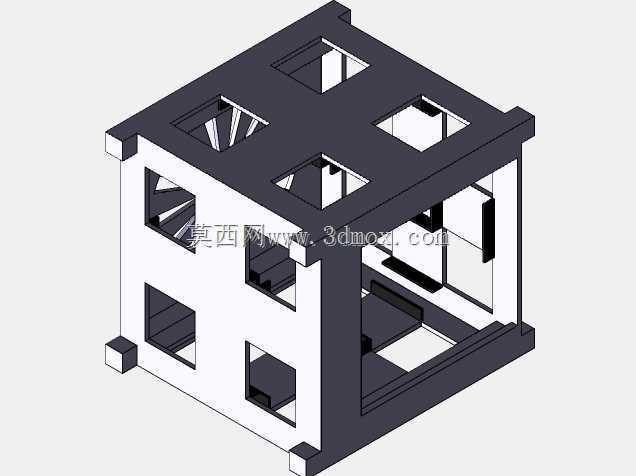

　　该立方构型搭载装置的设计，核心出发点是适配增材制造工艺的生产特性，从结构拆分、壁厚控制到支撑预留都做了针对性优化，无需复杂的后处理工序即可完成成型，能适配常规的FDM、光固化等主流桌面级及工业级增材制造设备，小批量试制阶段的生产效率较传统机加工方案提升60%以上，单件生产成本可控制在较低区间。装置整体采用正立方框架式构型，框架主体选用丙烯腈-丁二烯-苯乙烯共聚物作为成型材料，该材料具备均衡的抗冲击性能与结构刚性，同时耐候性表现稳定，可在-20℃至60℃的环境温度区间内保持结构尺寸稳定，不会因常规温变出现框架形变、安装位错位等问题，适配户外临时部署、实验室内长期搭载等多种使用场景。

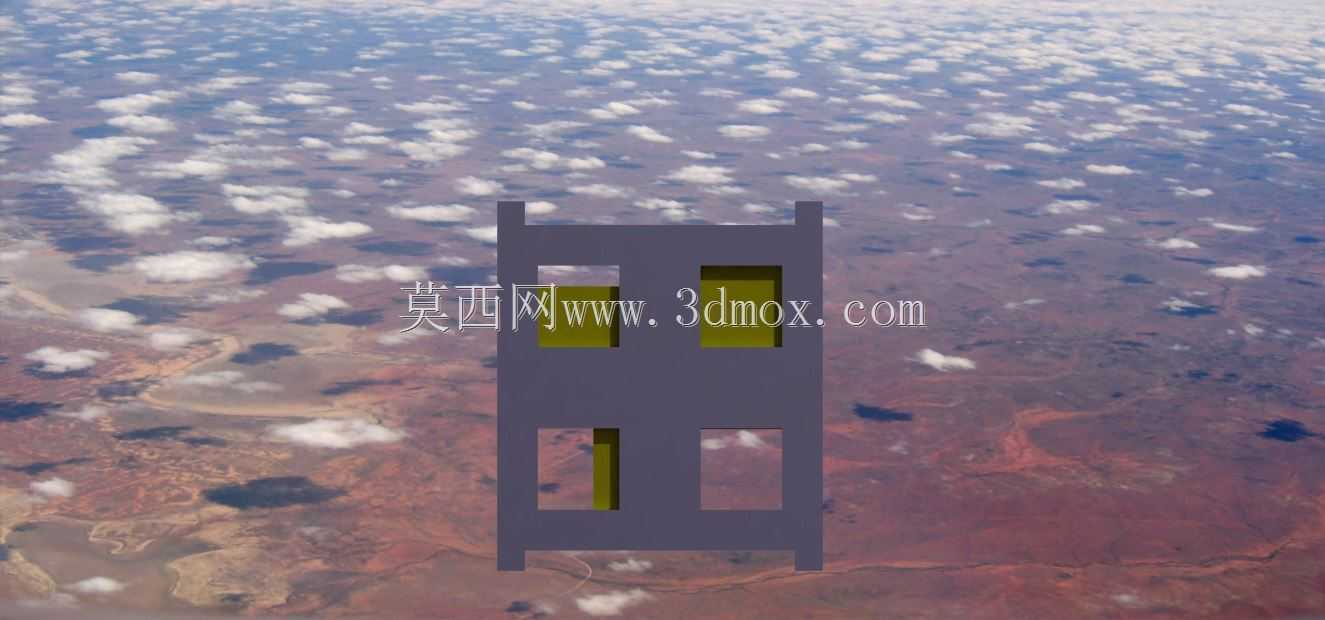

　　从实际应用场景来看，该装置最初的设计定位是作为光感测类模块的标准化搭载平台，可适配P-POD类通用搭载接口的部署要求，能够在立方框架的多个立面安装不同功能的功能模块，比如环境光感测单元、小型成像采集模块、低功耗传感单元等，可用于近地空间环境参数采集、地面固定点位环境监测、工业现场局部区域光强与影像数据采集等场景。框架的六个立面均预留了标准化的模块安装位，每个安装位都设计了可滑动切换的门体结构，门体可在两个固定工位之间顺畅滑动：当门体滑动至闭合工位时，可将安装位内侧的功能模块完全封闭，对模块起到防尘、防外力磕碰的防护作用；当门体滑动至开启工位时，内侧的功能模块可完全暴露在外部环境中，保证光感测、影像采集类模块的信号采集通路不受遮挡。

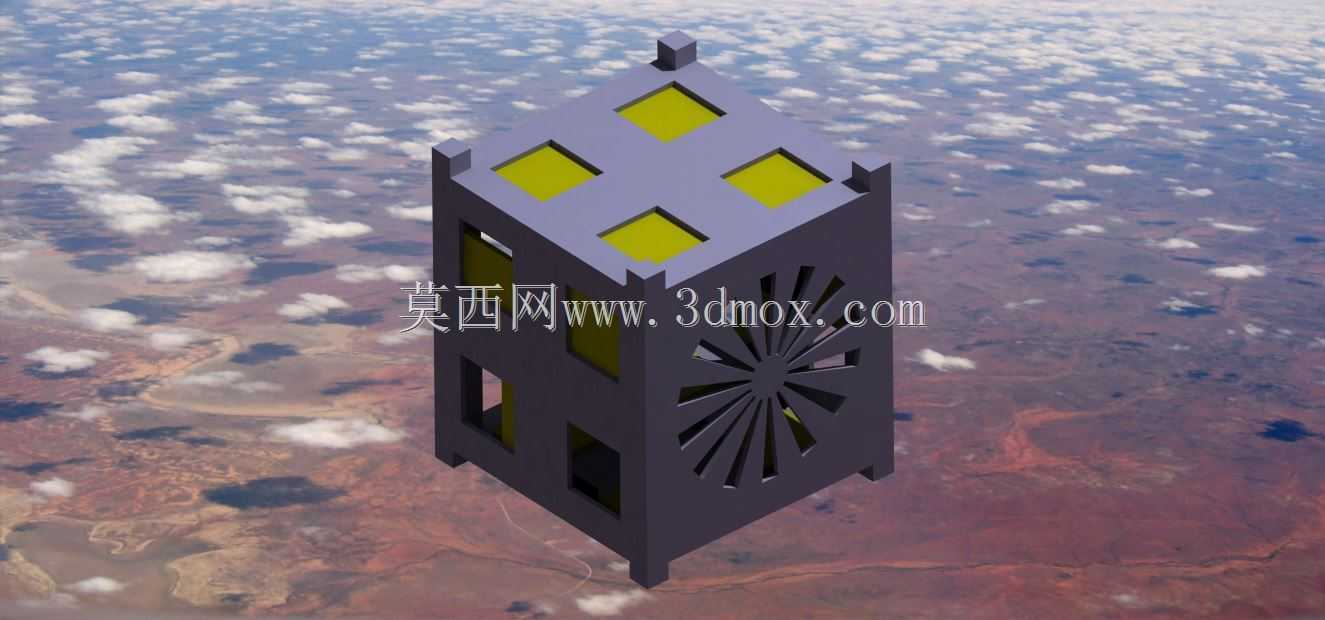

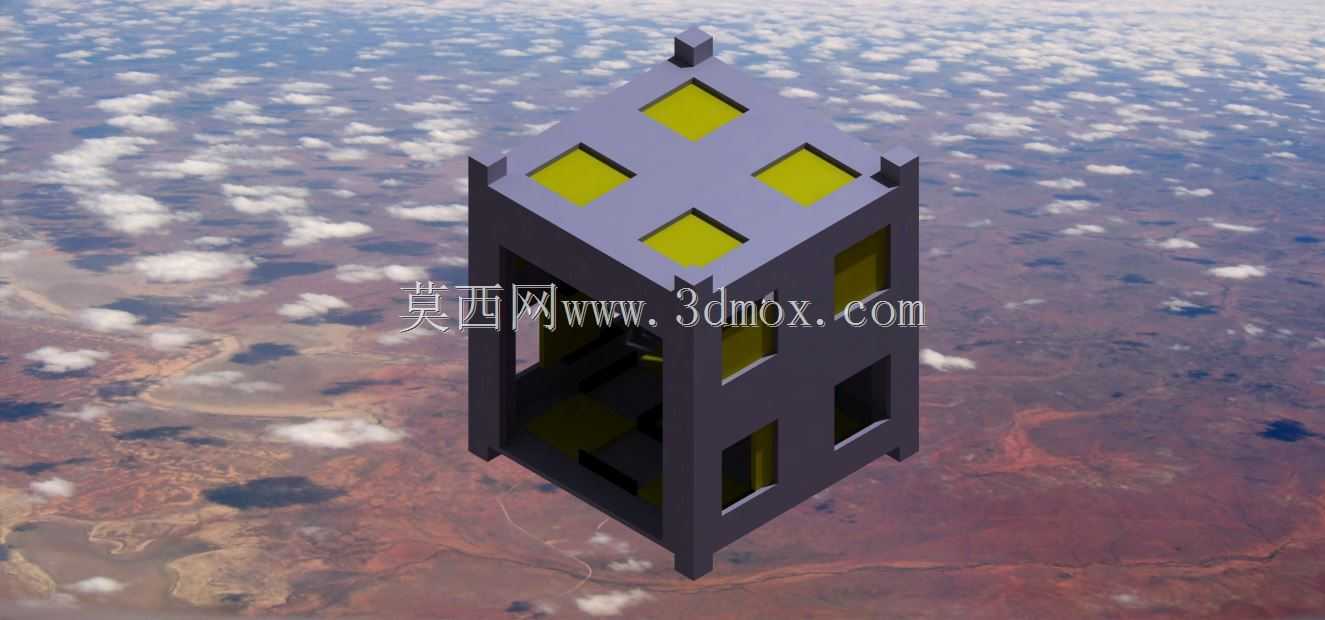

　　其中顶面的四个安装位专门做了太阳能电池板的适配设计，滑动门体的安装槽尺寸与常规小尺寸单晶硅太阳能电池板的安装尺寸完全匹配，用户可根据实际供电需求，选择在对应工位安装太阳能电池板或是同尺寸的功能模块，当安装太阳能电池板时，滑动门体切换至开启工位即可让电池板接收光照实现自供电，切换至闭合工位则可在恶劣天气下对电池板形成防护，避免冰雹、强风携带的杂物对电池板表面造成损伤。框架的边角位置做了加厚的支撑柱设计，支撑柱内部预留了穿线通道，各个立面安装位的功能模块的供电线、信号线均可通过支撑柱内部的通道汇总至框架底部的集线仓，不会出现线路外露、缠绕的问题，集线仓位置预留了通用的航插接口，可直接对接外部的供电单元与数据传输单元，无需额外做线路转接。

　　安装边界方面，该立方装置的整体外轮廓尺寸控制在100mm×100mm×150mm区间内，底部预留了四个M3规格的标准安装孔，孔位间距为80mm×80mm，可直接固定在标准的工业铝型材支架、墙面安装座或是搭载平台的安装面上，无需额外制作转接安装板。框架的侧壁厚度统一为2mm，既保证了整体结构的抗形变能力，也尽可能控制了装置的整体自重，空载状态下整体重量不超过120g，搭载满配功能模块与太阳能电池板后的总重量也可控制在300g以内，不会对搭载平台造成过大的负载压力。门体的滑动轨道采用一体化成型设计，轨道与框架主体为同一整体，无需额外装配金属轨道部件，滑动阻尼控制在1N至3N区间，既不会因为阻尼过小导致门体在受振动时自行滑移，也不会因为阻尼过大导致手动切换工位时操作费力。

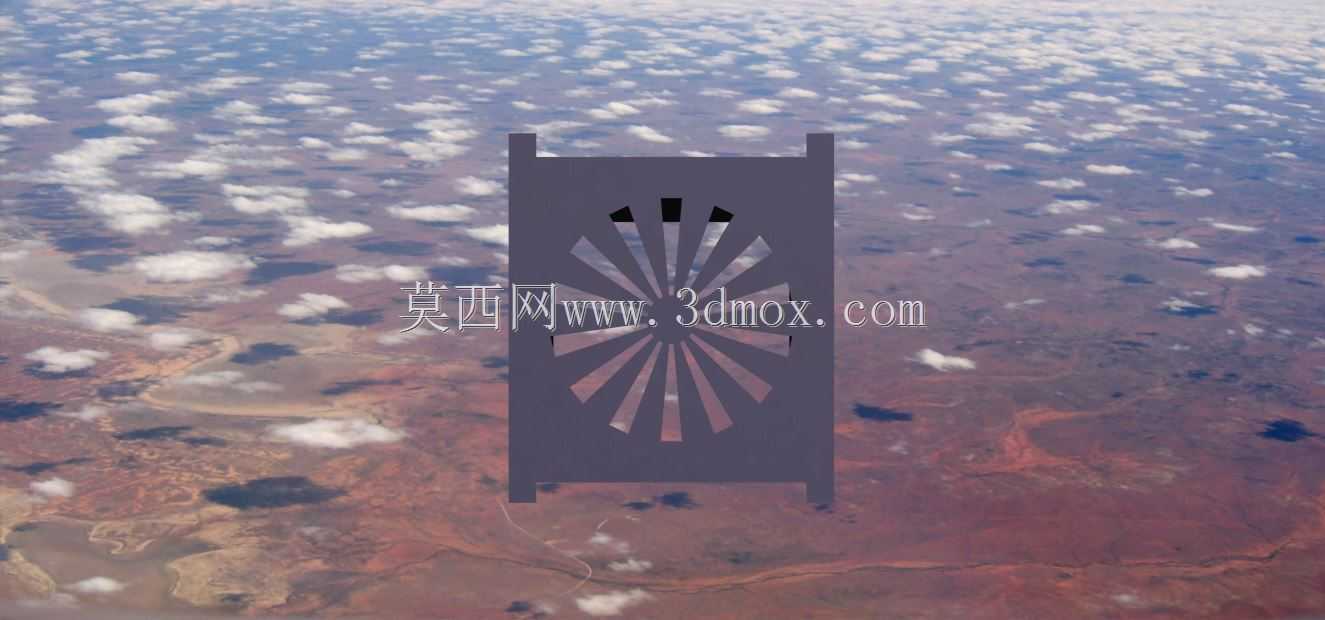

　　在结构细节设计上，框架的所有棱边都做了R1的圆角处理，避免锐边在装配、使用过程中造成操作人员划伤，同时也能减少增材制造过程中棱角位置的翘曲问题。各个安装位的内侧都设计了1mm高的定位凸台，功能模块安装时可直接通过凸台实现快速定位，不需要反复调整安装位置，配合双面胶或是小型螺丝即可完成模块的固定，装配效率较高。框架内部预留了10mm×10mm的中心空腔，可放置小型的控制电路板、储能电容等核心部件，空腔周边的侧壁上预留了散热格栅，可保证内部电子元件工作时产生的热量能够及时散出，避免密闭空间内温度累积影响元件工作稳定性。
