电力变压器用异形钣金安装金属板

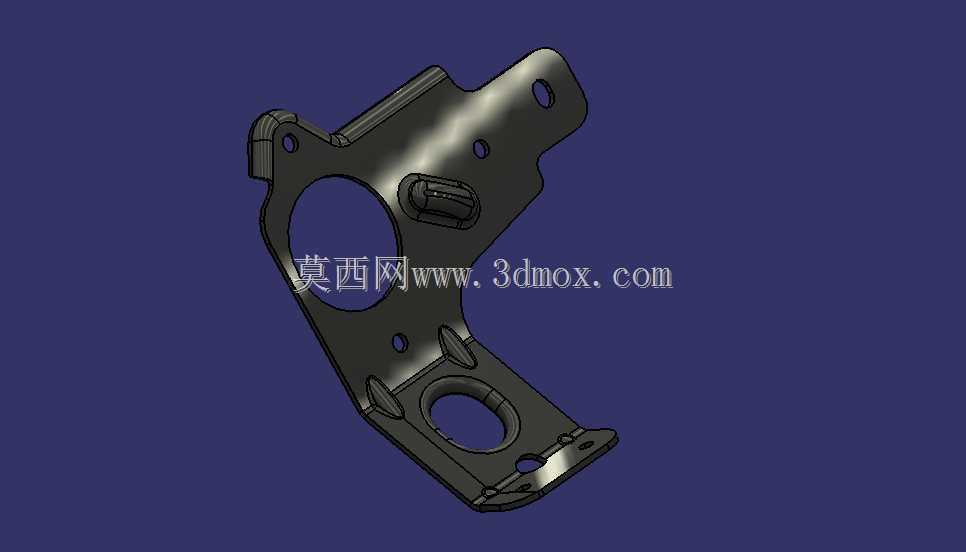

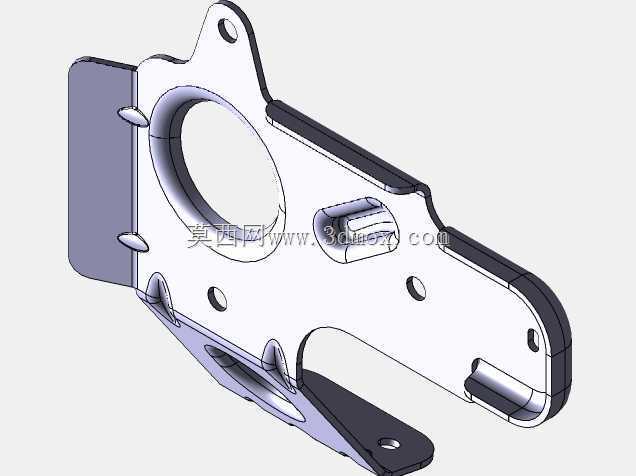

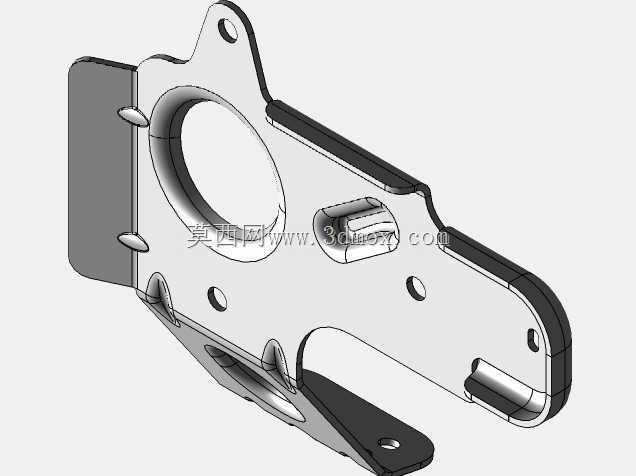

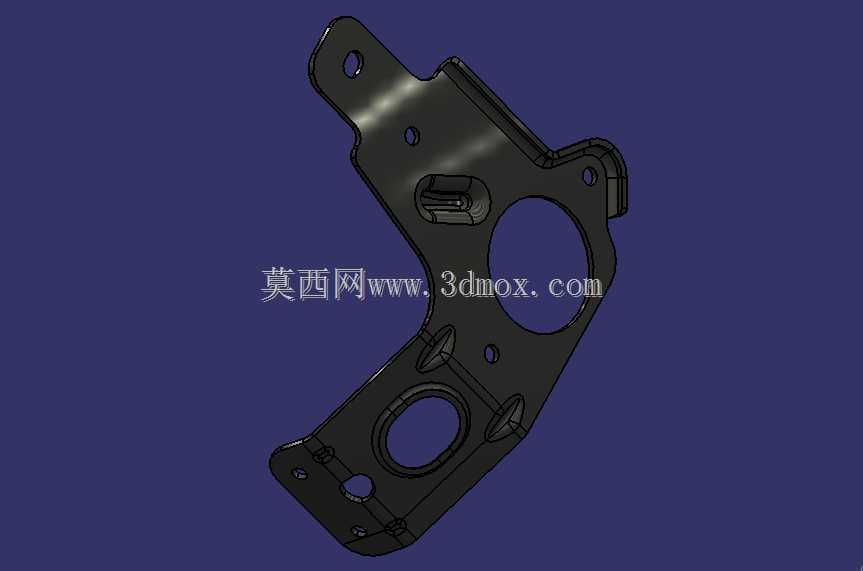

　　这款钣金安装板是电力变压器内部组件固定的核心承载构件，主要应用于油浸式或干式电力变压器的器身装配环节，承担着固定引线支架、分接开关操作机构、二次接线端子排的作用，同时需要兼顾器身内部的绝缘间隙避让、油路导通空间预留的功能需求。从结构设计来看，整体采用异形轮廓的冲压折弯成型工艺，板材选用冷轧低碳钢板，表面做发黑磷化处理，满足变压器内部长期浸油或干燥空气环境下的防锈要求，同时避免金属毛刺对绝缘件造成划伤。板件上分布的多个大小不一的圆孔，其中大直径圆孔为变压器绕组引出线的穿越通道，孔边缘做了翻边钝化处理，防止穿线时割破引线绝缘层；中小直径圆孔分别对应不同组件的安装螺栓过孔，孔位公差控制在±0.1mm范围内，保证装配时各组件的同轴度要求，

　　避免安装应力导致的组件变形。板件上的凸起压铆结构，是为了匹配分接开关的定位卡槽，无需额外焊接螺母，减少焊接变形对板件平面度的影响，同时提升装配效率，压铆位置的抗扭强度可满足分接开关操作时的受力要求，不会出现松动移位问题。板件边缘的折弯翻边结构，一方面提升了薄板自身的结构刚度，减少变压器运输过程中振动导致的板件共振变形，另一方面翻边形成的导流槽，可以引导变压器油在器身内部的循环流向，提升绕组区域的散热效率，避免局部油流死角导致的温升过高问题。在安装边界设计上，板件的整体轮廓完全适配变压器夹件的安装空位，三个角位的定位缺口对应夹件上的定位凸台，装配时可实现快速定位，无需额外调整位置，安装后板件与夹件的贴合面间隙不超过0.2mm，

　　保证接地连续性，避免悬浮电位导致的局部放电问题。设计过程中充分考虑了钣金加工的工艺性，所有折弯内角均匹配板材厚度的最小折弯半径，避免折弯处出现裂纹，所有孔位均避开折弯变形区，防止冲孔后折弯导致的孔位变形，整体排样时可最大化利用板材幅面，减少冲压废料，降低加工成本。在实际使用场景中，该板件安装完成后，可承受不低于5kg的挂载重量，满足多个电气组件同时固定的载荷要求，同时在变压器短路冲击的工况下，板件的结构强度可保证挂载组件不出现移位，避免引线拉扯导致的绝缘故障。板件上的减重孔设计，在不影响结构强度的前提下，降低了自身重量，同时为油流提供了额外的导通通道，进一步优化器身内部的散热效果。不同于通用的平板安装件，这款异形钣金板完全针对特定型号电力变压器的内部空间做了适配，所有轮廓避让位都对应器身内部的绕组、绝缘筒、夹件等构件的外形，装配后不会出现干涉问题，可有效压缩器身的整体体积，提升变压器内部的空间利用率。
