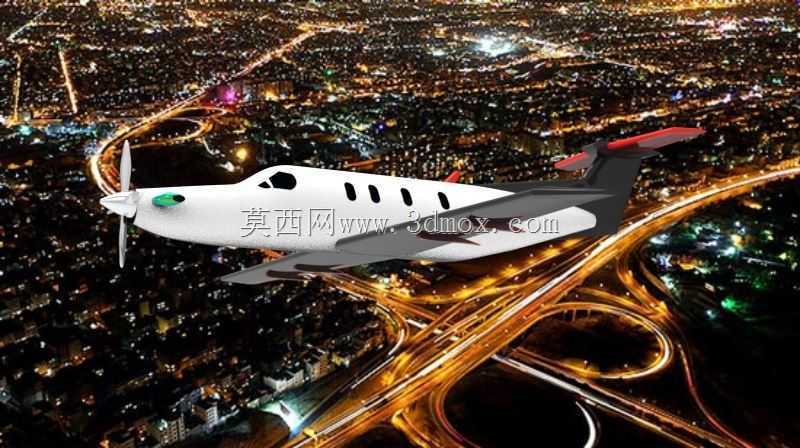

小型螺旋桨通航飞机整机结构三维数模

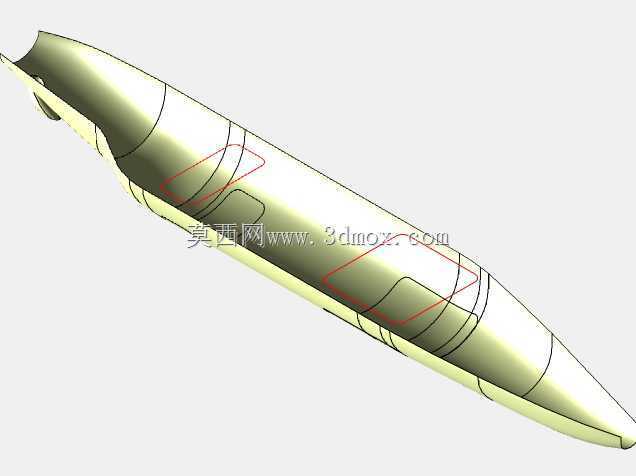

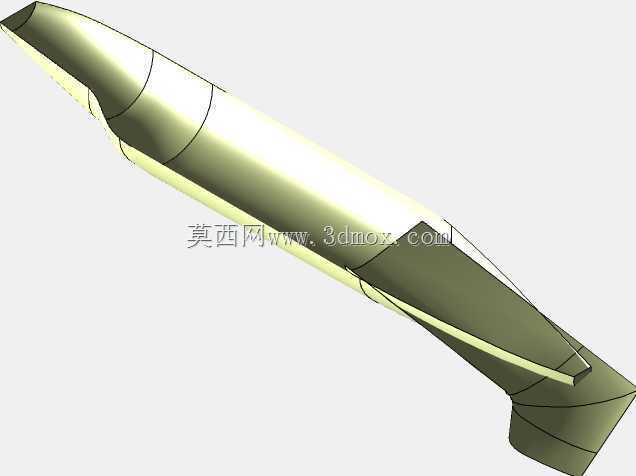

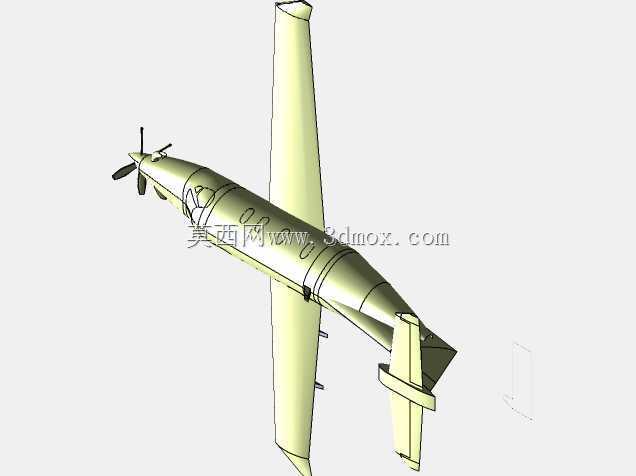

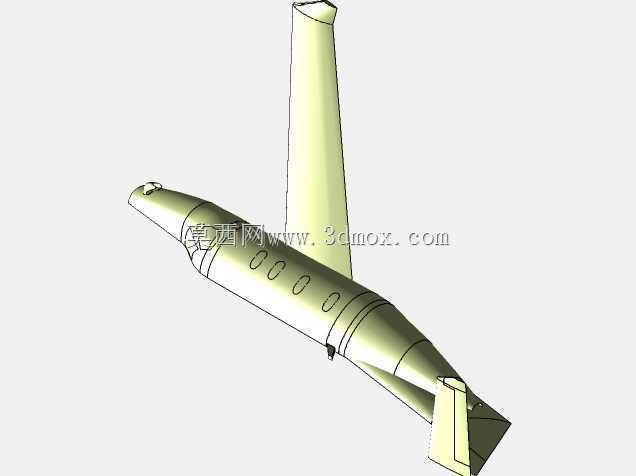

　　发动机安装架的连接点位完全按照通用航空活塞发动机的标准安装孔位排布，方便后续做动力系统的适配选型；前部螺旋桨采用三叶定距桨结构，桨叶的翼型截面按照低速飞行的高升阻比要求设计，桨毂与发动机输出轴的连接法兰尺寸符合通用航空动力输出的标准接口规范，不需要额外做转接结构设计。机身中段的客舱部分，按照6座级小型通航飞机的尺寸搭建，内部预留了座椅安装导轨、航电设备安装舱、操纵系统走线通道的结构空间，舷窗的开孔位置、尺寸完全匹配真实机型的采光与视野需求，机身蒙皮的分块设计考虑了实际制造过程中的钣金成型工艺，每一块蒙皮的曲率都控制在常规钣金拉伸的成型极限内，避免出现无法落地制造的极端曲面特征。机翼部分采用低单翼布局，这款小型螺旋桨飞机的三维数模，完整还原了单发固定翼通航飞机的整机结构细节，建模过程中优先考虑了通用航空领域的实际作业场景适配性，覆盖短途通勤、低空航测、飞行培训、私人飞行等多类使用需求，所有结构特征均按照真实小型通航飞机的工程逻辑搭建，没有冗余的非工程化装饰特征。从实际使用场景来看，这类小型螺旋桨飞机对起降场地要求较低，不需要长距离高标准铺装跑道，在偏远地区通勤、农林作业巡查、低空航拍测绘场景中，相比大型运输类飞机有更高的灵活性和更低的使用成本，建模时针对这类使用场景的结构需求做了对应还原：机身主体采用半硬壳式结构设计，前部预留的动力舱空间可以适配活塞式航空发动机的安装边界，

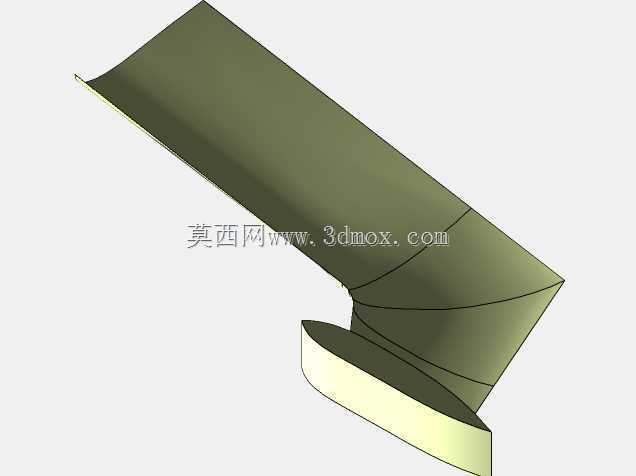

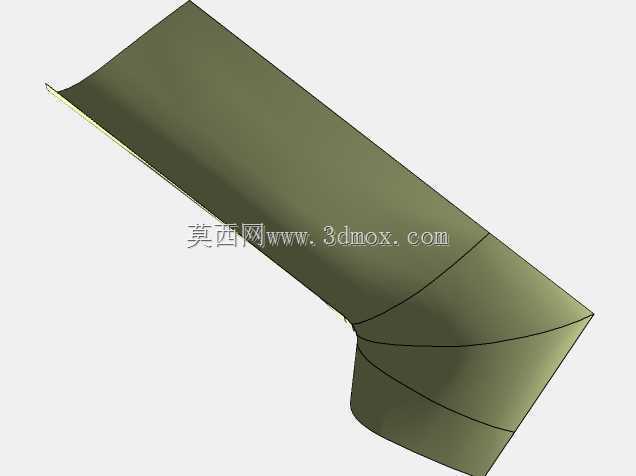

　　机翼与机身的连接接头位置做了加强筋结构还原，机翼内部预留了整体式油箱的安装空间，翼型选用低速飞行特性优异的平凸翼型，在低速起降阶段可以提供足够的升力，缩短起降滑跑距离；机翼后缘预留了襟翼、副翼的安装铰接位，操纵舵面的偏转角度范围按照真实飞行控制要求做了运动限位，襟翼最大偏转角度可以满足低速进近阶段的增升需求，副翼的偏转行程符合横向操纵的灵敏度要求，不会出现舵面偏转时与机翼主体、机身结构干涉的问题。尾翼部分采用常规布局，包含垂直安定面、方向舵、水平安定面、升降舵四个核心部分，垂尾的后掠角度经过优化，在保证航向稳定性的前提下尽可能降低尾部结构重量，水平尾翼的安装位置避开了机翼下洗气流的主要影响区域，

　　保证低速大迎角飞行阶段尾翼的操纵效率不会出现明显衰减；尾翼与机身尾部的连接结构做了加强框设计，能够承受飞行过程中舵面气动载荷带来的交变应力，避免连接部位出现应力集中的问题。起落架部分采用前三点式起落架布局，前起落架位于机身前部下方，预留了转向操纵机构的安装空间，主起落架安装在机翼根部下方的承力结构上，起落架的缓冲行程按照小型飞机着陆时的冲击载荷设计，轮胎尺寸、轮距参数都符合地面滑行阶段的稳定性要求，不会出现地面转弯时侧翻的风险。整个建模过程中，所有结构的安装边界都做了干涉检查，相邻部件之间预留了合理的装配间隙，比如舵面与安定面之间的间隙满足操纵偏转需求，蒙皮与内部框架之间的连接点位完全对齐，

　　发动机舱与机身框架的连接位置没有出现结构冲突；机身的整体外形尺寸控制在同级别小型通航飞机的常规范围内，翼展、机身长度、机高参数都符合通用航空机场的停机位、机库的尺寸适配要求，不需要针对特殊场地做额外的适配调整。对于结构设计从业者来说，这个数模可以作为小型固定翼飞机结构设计的参考基准，快速理解单发螺旋桨飞机的结构布局逻辑、部件连接方式、载荷传递路径，在做同类机型的改型设计、结构优化时，可以直接参考各部件的位置关系、尺寸比例，减少前期布局阶段的反复调整工作量；对于三维建模学习者来说，这个数模的曲面建模逻辑、部件装配层级划分，也能帮助理解复杂航空产品的建模思路，掌握大曲率曲面、薄壁结构、活动舵面的建模方法，避免出现建模过程中特征混乱、装配关系错误的问题。
