阿塔姆斯战术导弹外形结构三维数模

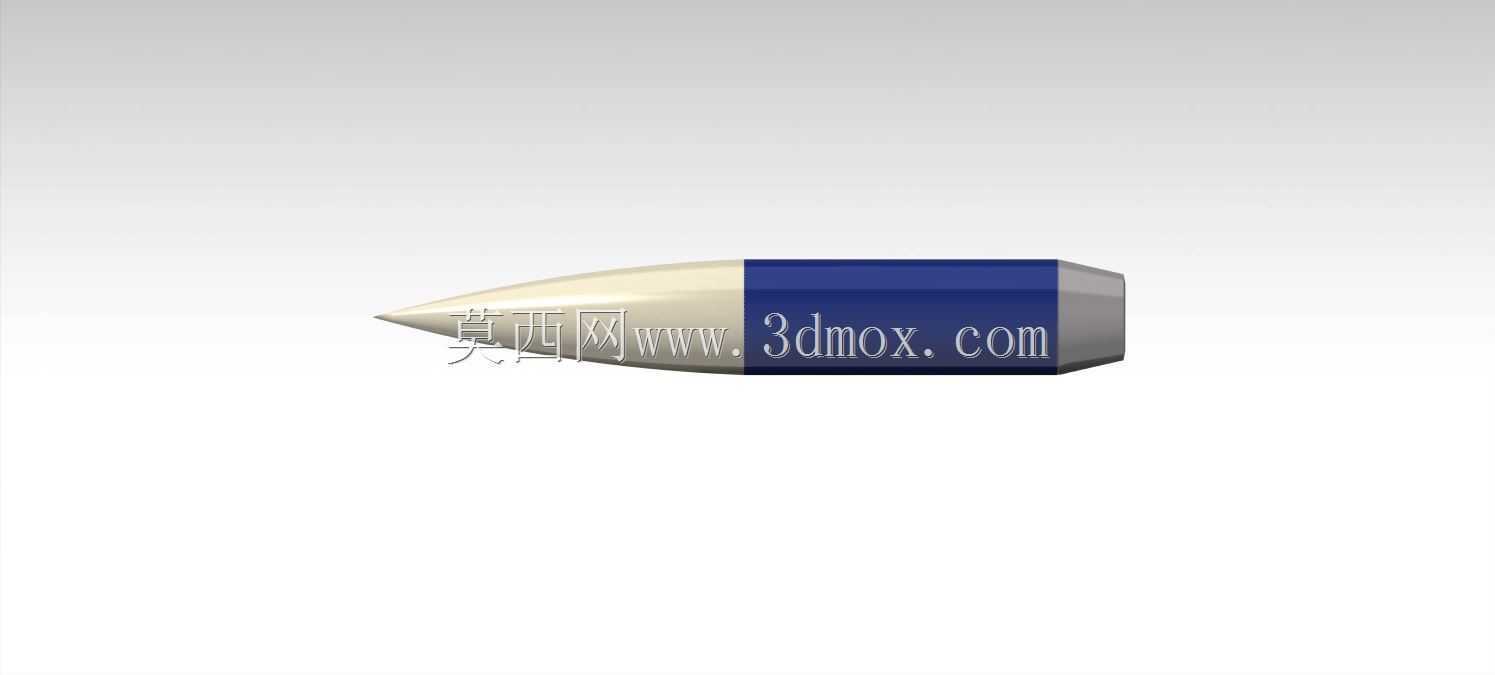

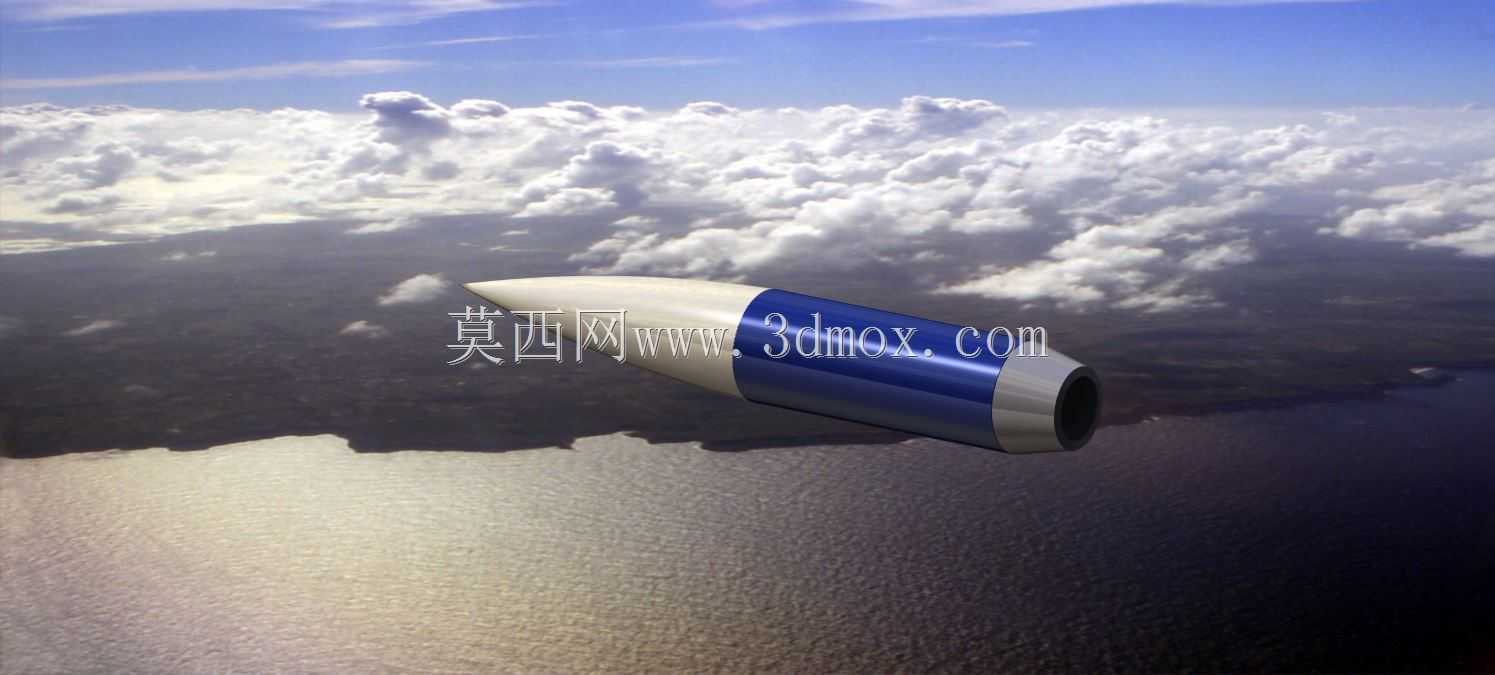

　　该弹体三维数模还原了阿塔姆斯导弹的气动外形与主体结构，建模过程中优先保障气动曲面的连续性，弹体头部采用冯·卡门曲线优化设计，在跨音速飞行阶段可有效降低波阻，适配高速突防的作战需求。弹身主体采用等直径圆柱段衔接尾喷口结构，圆柱段长度与头部锥段的比例经过气动测算，既保证内部舱段的安装空间，又控制全弹长径比在合理区间，减少飞行过程中的气动干扰。从结构设计逻辑来看，弹体头部为导引头舱预留了安装接口，曲面过渡区域的壁厚按照载荷分布做了差异化设计，头部驻点区域壁厚略高于弹身中段，可承受高速飞行时的气动加热与动压载荷。弹身中段为战斗部与动力舱的安装区域，外表面无多余凸起，所有结构接缝均做了齐平处理，降低雷达反射截面积的同时减少飞行阻力。

　　尾段的喷口结构采用收敛段设计，与弹身圆柱段通过圆角过渡，避免气流在尾部产生分离，提升动力系统的工作效率。在实际应用场景中，这类导弹模型可用于气动仿真分析的前置几何输入，也可作为装备展示、教学演示的三维载体，结构设计阶段需兼顾气动性能、内部载荷安装空间、结构强度三者的平衡。建模时对弹体的各段衔接处做了曲率连续处理，避免曲面出现褶皱或拐点，保障后续导入仿真软件时网格划分的质量，减少几何修复的工作量。弹体的外形尺寸按照公开的比例参数还原，各舱段的分界位置清晰，可支持后续的结构拆分、内部件布局设计等拓展工作，尾翼（若配置）的安装位置在弹身尾段的对称面上，安装座的接口结构做了简化处理，保留了安装定位的基准面，

　　方便后续细化设计时匹配紧固件与连接结构。从工程视角看，这类高速飞行器的外形建模核心在于气动曲面的精度控制，头部曲线的生成需严格按照气动计算的型值点拟合，不能随意调整曲率变化率，否则会直接影响仿真结果的准确性；弹身圆柱段的圆度公差需控制在合理范围，保证各舱段对接时的同轴度，避免飞行过程中出现气动偏心。尾喷口的内型面按照收敛段的气动要求设计，出口直径与弹身直径的比例符合动力系统的推力匹配要求，喷口与弹身的连接区域做了加强结构的预留，可承受发动机工作时的振动与热载荷。整个模型的几何拓扑结构干净，无多余的碎面、重叠面，可直接导入各类CAE软件开展气动、强度仿真，也可用于3D打印制作缩比验证模型，支撑前期的方案论证与风洞试验准备工作。在设计思路上，优先保障气动外形的准确性，其次兼顾结构的工艺性，弹体的蒙皮分块位置选择在舱段对接处，既方便生产制造时的钣金成型，也便于后期的维护拆装，各段的连接法兰位置预留了足够的安装空间，可容纳紧固件与密封结构。
