斜齿轮与锥齿轮组合传动结构设计

项目分类:齿轮 发布时间:2024-08-13 ID:763951
  • 斜齿轮与锥齿轮组合传动结构设计
  • 斜齿轮与锥齿轮组合传动结构设计
  • 斜齿轮与锥齿轮组合传动结构设计
  • 斜齿轮与锥齿轮组合传动结构设计

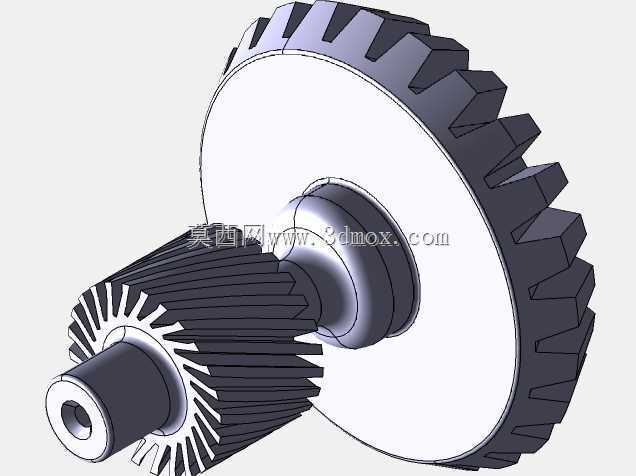

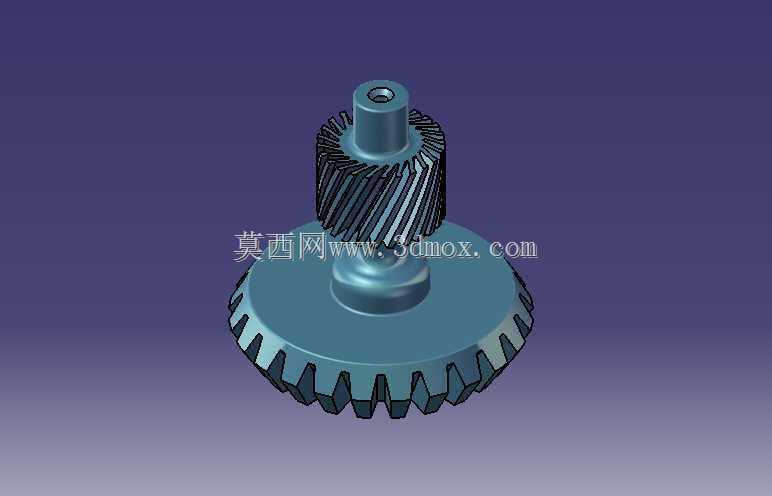

  这套斜齿轮与锥齿轮的组合传动结构,主要用于需要在空间交错轴之间实现动力与转速传递的机械传动场景,常见于中小型动力传输单元、进给机构、专用设备的换向传动段,能够在紧凑的安装空间内完成平行轴与相交轴传动的衔接,替代多组单独齿轮排布带来的空间浪费问题。从实际使用场景来看,这类组合结构常出现在需要改变传动方向同时保持传动平稳性的工位,比如小型设备的动力输出端,既要通过斜齿轮段实现平行轴间的高重合度传动,降低传动过程中的冲击与噪音,又要通过锥齿轮段将动力转向90度输出,适配设备内部的动力走向布局,避免传动链路过度弯折带来的效率损耗。

  设计过程中首先考虑的是两类齿轮的啮合参数匹配,斜齿轮段采用螺旋齿设计,齿向带有固定螺旋角,啮合过程中轮齿是逐步进入啮合再逐步退出,相比直齿轮啮合的瞬时接触,重合度更高,传动过程的载荷分布更均匀,能够承受更高的线速度,同时运转时的噪音与振动明显更低,适合中高速的动力传输段。锥齿轮段采用直齿锥齿轮结构,用于两轴垂直相交的传动场景,齿形沿节锥方向分布,安装时需要严格保证两齿轮的节锥顶点重合,否则会出现轮齿偏载、磨损加剧甚至卡滞的问题。两类齿轮集成在同一根轴段上,中间的轴肩做了定位设计,斜齿轮的轮毂与锥齿轮的轮毂之间通过轴肩实现轴向定位,装配时不需要额外加装过多隔套,减少了装配累积误差。

  从安装边界来看,斜齿轮段的齿顶圆、齿宽尺寸需要匹配相邻啮合齿轮的中心距要求,安装时要保证轴向窜动量控制在合理范围内,避免斜齿轮啮合时出现端面贴合异常;锥齿轮段的安装距是核心尺寸参数,直接影响轮齿的接触斑点位置,设计时预留了少量的轴向调整余量,装配时可以通过垫片微调锥齿轮的轴向位置,保证轮齿接触斑点位于齿面中部,避免出现齿顶接触或齿根接触带来的应力集中。整个组合结构的轴端做了轴承安装位,轴颈尺寸匹配常用的深沟球轴承内径,两端的轴承位同轴度需要严格控制,否则运转时会出现轴系跳动,加剧齿轮磨损。

  功能特性上,这套组合结构兼顾了斜齿轮传动平稳、承载能力强的优势,以及锥齿轮换向传动的特点,在紧凑的轴向尺寸内完成了两级传动的功能集成,相比分开布置的斜齿轮传动组与锥齿轮传动组,减少了一根传动轴与对应的支撑轴承,整体结构更紧凑,传动链路更短,功率损耗也更低。齿形设计时考虑了润滑需求,齿面留有合适的侧隙,既可以储存少量润滑脂,也能补偿热变形带来的尺寸变化,避免运转时出现卡滞。轮齿的根部做了圆角过渡处理,降低齿根应力集中系数,提升轮齿的弯曲疲劳强度,在承受交变载荷时不容易出现断齿问题。

  实际选型适配时,需要根据输入端的转速、扭矩匹配对应的模数与齿宽,斜齿轮的螺旋角选择需要兼顾轴向力与传动平稳性,螺旋角过大会导致轴系承受过大的轴向力,需要搭配承载能力更强的推力轴承,螺旋角过小则无法体现斜齿轮传动的平稳性优势;锥齿轮的分锥角根据传动比确定,保证两轴垂直相交时的传动比准确。安装过程中需要先调整斜齿轮的啮合侧隙,再调整锥齿轮的接触斑点,两类齿轮的调整互不干涉,轴系的轴向固定采用圆螺母加止动垫圈的方式,能够承受斜齿轮传动产生的轴向力,避免轴系窜动。这类组合结构日常维护时只需要定期补充润滑脂,检查轴承的运转温度与齿轮的啮合噪音,不需要频繁拆解调整,适合长期连续运转的传动工位。
