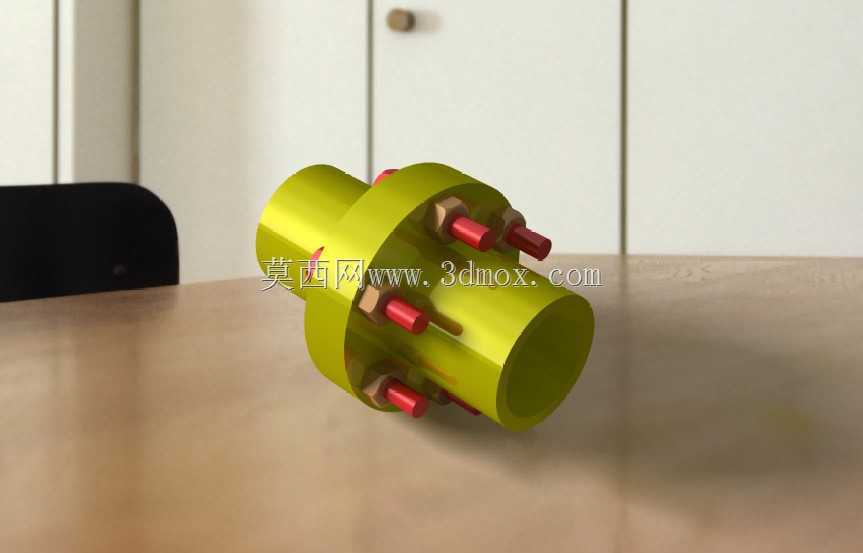

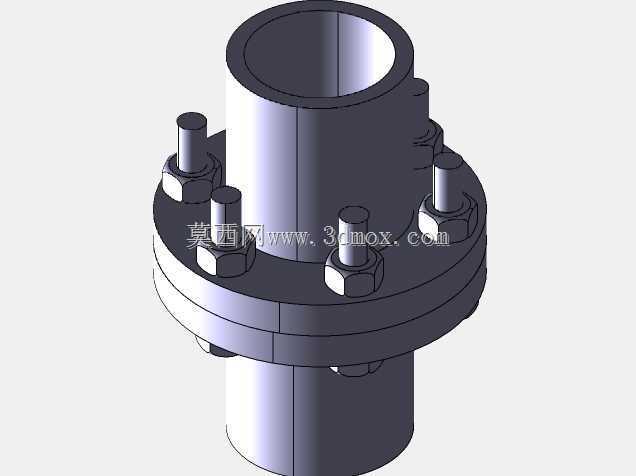

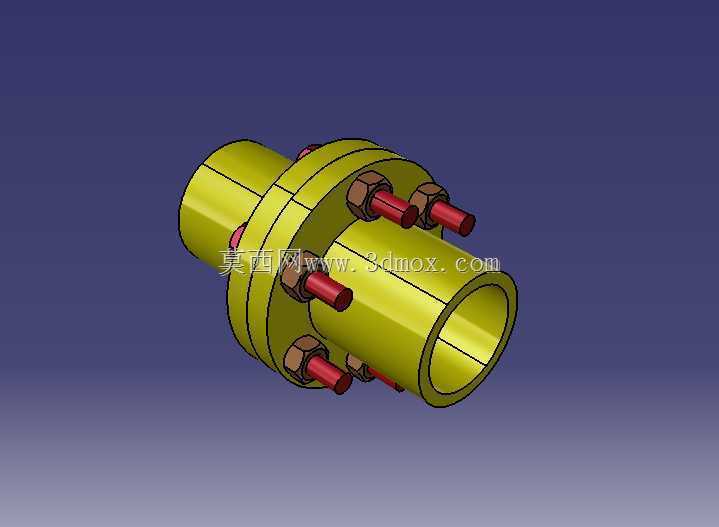

带螺栓紧固结构的刚性法兰联接件

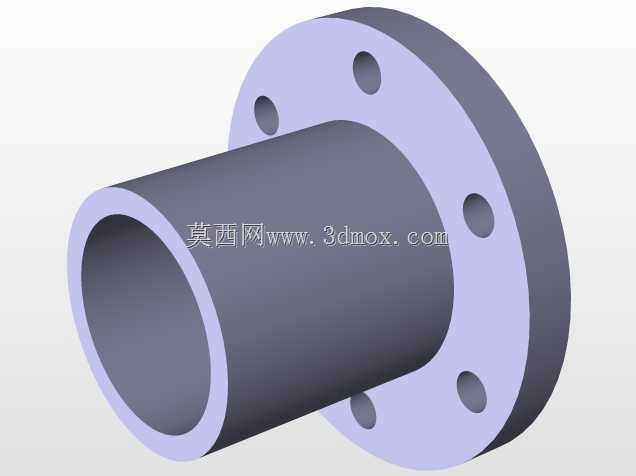

　　这类带周向螺栓锁紧的法兰联接结构，在中低压工业管路铺设、中小扭矩传动轴系对接场景里十分常见，区别于无螺栓的快装法兰、靠端面齿啮合的高刚性法兰，这种结构的核心优势是装拆门槛低，不需要专用工装，普通开口扳手就能完成锁紧与拆卸作业，适配现场运维的复杂工况。从实际应用场景来看，化工流体输送车间里的衬塑管路对接、中小型输送设备的传动轴延长对接、常压通风管路的分段拼接，都会用到同结构的联接件，它不需要在对接端加工复杂的卡扣或者焊接结构，只需要在两个对接的法兰端面上加工对应位置的螺栓过孔，就能完成装配。设计这类联接件的时候，首先要确认对接界面的通径或者轴径匹配度，法兰主体的内孔尺寸要完全贴合对接的管路外径或者轴径，不能出现偏心错位，

　　否则装配后会出现管路漏液、轴系跳动超标的问题。周向布置的螺栓数量不是随意设定的，要根据额定工作压力或者传动扭矩计算，比如1.6MPa工作压力的通径50mm管路，搭配6根M8的六角螺栓就能满足密封压合要求，螺栓的分布圆直径要避开法兰内孔的密封面区域，同时要给扳手预留足够的操作空间，不能出现螺栓拧到一半被法兰本体挡住的情况。法兰的两个对接端面要加工出足够的平面度，表面粗糙度控制在Ra3.2以内，如果是走流体的管路用法兰，端面还要预留密封垫片的放置槽，避免垫片受挤压后移位造成泄漏；如果是传动用的法兰联轴器，端面可以加工小尺寸的定位止口，保证两个半法兰对接时的同轴度，减少轴系运转时的动不平衡量。安装边界方面，

　　这类法兰联接件的径向尺寸要比对接的管路或者轴大出2到3倍的螺栓直径，安装时要在法兰周向预留至少能容纳扳手转动的操作空间，轴向方向不需要预留太长的拆装行程，只要能把密封垫片或者对接轴插到位即可。实际使用中，螺栓锁紧要遵循对角分次拧紧的原则，不能一次性把单根螺栓拧到额定扭矩，不然会出现法兰端面压合不均，局部密封失效或者轴系偏心的问题。和焊接式联接相比，这种法兰联接的可拆卸性更强，后期管路改线、设备维护时不需要切割破坏原有管路，拆开螺栓就能完成部件更换；和卡套式快接相比，它的联接刚性更好，能承受一定的轴向拉力和径向载荷，不会因为管路振动出现松脱。设计建模的时候要注意，法兰盘的根部要做小圆角过渡，避免应力集中，

　　尤其是承受传动扭矩的法兰联轴器，根部直角位置在交变载荷下很容易出现裂纹，圆角半径一般取法兰盘厚度的十分之一左右即可。螺栓和法兰孔的配合间隙不能过大，传动用的法兰配合间隙控制在0.1mm以内，管路用的法兰可以适当放大到0.3mm，方便现场安装对位。另外，这种结构的法兰可以根据使用场景调整材质，腐蚀环境下用不锈钢材质，普通传动场景用45号钢调质处理即可，管路输水场景也可以用工程塑料材质降低成本，核心的尺寸逻辑和螺栓排布规则是通用的，不需要因为材质变化大幅改动结构参数。
