交叉式油路集成阀块装配结构设计

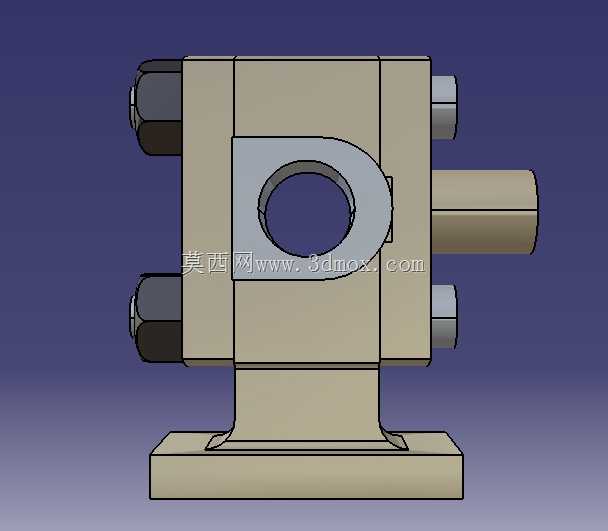

　　这款交叉装配的阀类集成结构，主要应用在中小型液压站的油路分配环节，在机床液压夹紧系统、小型工装的液压驱动回路里十分常见，区别于常规的直列式阀块，它采用正交交叉的油路布局，能在有限的安装空间里同时完成三路不同压力油路的汇通与转向，不用额外外接过多直角管接头，能减少管路接头的泄漏点，降低整个液压回路的压力损失。从结构设计来看，主体基座采用带安装底座的方块式结构，底座预留了四个沉头安装孔，安装时可以直接通过内六角螺栓固定在液压站的安装面板或者阀组安装板上，安装面的平面度要求控制在0.02mm以内，保证和安装面贴合后不会出现渗油问题，整体安装边界的长宽尺寸控制在120mm100mm，底座高度25mm，主体部分高度90mm，不会占用过多的阀组安装空间，适合在紧凑的小型液压站里排布。

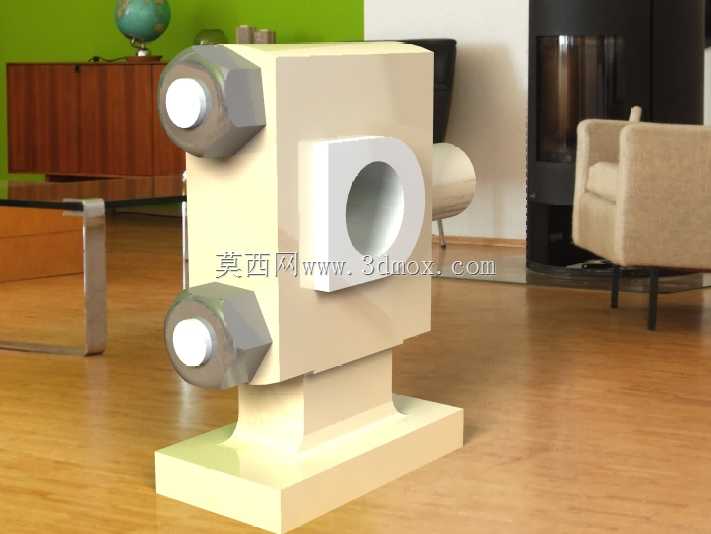

　　主体的两个正交方向分别设置了外螺纹油口，每个油口都搭配了金属密封垫圈和锁紧螺母，油口的通径设计为10mm，适配常规的10mm通径液压油管，能满足单路最大20L/min的流量通过需求，油口内部的交叉油道做了圆角过渡处理，避免液压油在转向时出现紊流，降低油路的振动和噪音。正面的大直径法兰接口是主压力油的进油口，采用法兰式连接而非螺纹连接，是因为主进油侧的压力波动更大，法兰连接的抗冲击性能比单纯螺纹连接更好，能承受最高16MPa的系统工作压力，法兰面的密封槽设计了O型圈安装位，装配时选用丁腈橡胶O型圈就能实现可靠密封，不用额外打密封胶，后期维护拆解也更方便。

　　侧面伸出的短圆柱接口是回油接口，回油侧的压力较低，采用直接插接式的管接头连接即可，接口内部做了15度的倒角，方便油管插入安装，也能避免安装时割伤油管的密封层。在设计这类交叉油路结构的时候，首先要考虑的是油道之间的壁厚，两个正交油道的交叉位置最小壁厚不能小于3mm，避免高压状态下出现油道击穿的问题，同时油道内部的交叉毛刺要在加工时做去毛刺处理，防止毛刺脱落进入液压系统，造成阀芯卡滞或者密封件损坏。实际应用中，这类结构可以替代传统的多个直角接头加外接油管的连接方式，把分散的油路集成在一个阀块上，不仅能缩小整个液压阀组的体积，还能减少管路的装配工作量，后期排查油路故障的时候也更直观，不用沿着杂乱的外接管路逐段排查。另外，主体的材质选用45号钢锻件，加工完成后做发黑处理，表面具备基础的防锈能力，适合在常规的工业车间环境下使用，如果是在腐蚀性较强的工况下，也可以更换为不锈钢材质，但要注意不锈钢材质的加工难度更高，油道内部的粗糙度要控制在Ra1.6以下，减少液压油流动时的阻力。安装的时候要注意，两个侧置油口的锁紧螺母拧紧力矩要控制在25N·m左右，不能过度拧紧，否则会造成主体安装面变形，导致内部油道密封失效，主进油法兰的螺栓要采用对角拧紧的方式，保证法兰面受力均匀，避免O型圈局部受压过大出现破损。

　　这类交叉装配结构的设计难点在于油道的位置度控制，加工时要采用数控镗床一次性装夹完成所有油道的加工，避免多次装夹造成的位置偏差，导致后期接头安装出现偏斜，产生附加应力。在实际的设备调试过程中，这类集成阀块的压力损失比外接管路的结构低15%左右，因为减少了多个接头的局部阻力，同时整个结构的固有频率更高，在系统压力波动的时候不容易产生共振，能降低液压系统的运行噪音。对于结构设计人员来说，做这类交叉油路设计的时候，还要提前预留测压接口的位置，这款结构在主体的顶部预留了一个M141.5的测压口，可以安装测压接头，方便调试的时候实时监测主油路的压力，不用额外在管路上加装测压点。
