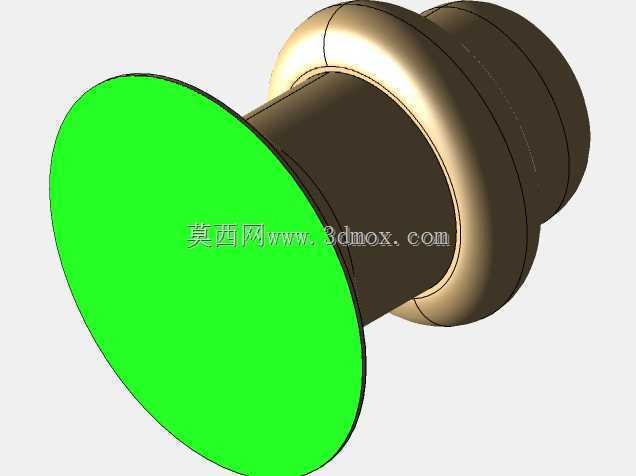

MS20426标准实心铆钉结构设计

项目分类:通用五金配件 发布时间:2024-08-13 ID:763953
  • MS20426标准实心铆钉结构设计

  在航空航天、轨道交通、重型装备的结构连接场景中,铆接作为可靠性极强的永久连接方式,始终占据着不可替代的位置,而MS20426系列铆钉正是这类应用场景里的核心标准紧固件。不同于可拆卸的螺纹连接,铆接依靠杆体塑性变形形成的镦头实现结构锁合,在承受交变载荷、振动冲击的工况下,不会出现螺纹松动、预紧力衰减的问题,因此在机身蒙皮拼接、车架结构铆合、高压柜体连接等对连接可靠性要求极高的环节,这类实心铆钉的应用覆盖率远超其他连接形式。从结构设计的角度来看,这款铆钉采用了典型的凸头实心结构,一端为预制的成型钉头,另一端为待铆接的平直杆段,安装时将杆体穿过预先加工好的同轴安装孔,在伸出工件的杆端施加轴向压力或者冲击力,让杆端材料发生可控的塑性变形,形成与预制钉头对称的镦头,从而将两层甚至多层被连接件牢牢夹紧。这种结构的设计逻辑完全围绕铆接工艺的实际需求展开:预制钉头的圆弧过渡曲面经过尺寸优化,既能够保证钉头与被连接件表面的接触面积足够大,避免压应力集中造成工件表面压溃,又能在自动化铆接设备的送钉轨道中顺畅滑移,不会出现卡钉、错位的问题。杆体部分的直径公差控制在极小的范围内,与安装孔的间隙通常保持在0.1mm以内,这样在铆接过程中,杆体受压膨胀时能够充分填充安装孔的间隙,不仅能提升连接的剪切强度,还能实现一定的密封效果,在有气密要求的舱体结构中,这种紧配合的铆接结构甚至可以替代部分密封连接方案。从安装边界来看,这类铆钉的长度选型需要严格匹配被连接件的总叠厚,

  通常要求杆体伸出被连接件表面的长度为杆径的1.2-1.5倍,这个伸出长度是保证镦头成型饱满、无裂纹、无偏心的核心参数:伸出长度过短会导致镦头成型尺寸不足,连接强度达不到设计要求;伸出长度过长则会在铆接时造成杆体弯曲、镦头偏斜,甚至在工件间隙中形成多余的飞边,影响装配精度。在实际的结构设计选型过程中,工程师需要根据被连接件的材料厚度、铆接后的载荷类型(剪切、拉伸或者复合载荷)来确定铆钉的杆径与长度,同时还要考虑铆接作业的操作空间:如果是在开敞性较好的外表面作业,可以采用普通的压铆或者冲铆工艺;如果是在狭窄的型腔内部作业,则需要配合专用的拉铆或者顶铆工具,这时候铆钉的杆部长度还要预留出工具夹持的空间。不同于定制化的非标连接件,这款标准铆钉的所有外形尺寸都严格遵循对应的航空标准,钉头的直径、高度、圆弧半径,杆体的直径公差、端面倒角都有统一的尺寸规范,这意味着在三维建模过程中,只需要修改对应的参数就可以快速生成不同规格的同系列铆钉模型,不需要重复进行草图绘制与特征建模,能够大幅提升装配设计的效率。在整机的虚拟装配环节,这类标准件的模型精度直接影响到整体装配的干涉检查结果:如果铆钉的钉头尺寸建模偏大,就会在虚拟装配中误报与周边结构的干涉,误导结构工程师进行不必要的结构避让;如果杆体直径建模偏小,则无法真实反映安装孔的配合间隙,在后续的工艺性审查中难以发现孔位错位、间隙超标的问题。从实际使用的功能特性来看,

  这类实心铆钉的抗剪切性能远高于同规格的抽芯铆钉与螺纹紧固件,因为整个杆体都是均质的金属材料,没有预制的应力集中缺口,在承受横向剪切载荷时,整个杆体截面均匀受力,不会出现应力集中导致的断裂失效。同时,铆接完成后的连接结构没有可拆卸的活动部件,在长期的振动环境下不需要定期进行预紧力检查与维护,非常适合用于后期维护可达性差的内部结构连接。在进行三维建模时,这款模型的参数化设计逻辑完全贴合工程实际需求:所有的尺寸参数都与标准规范一一对应,设计师只需要输入实际选型的杆径、长度参数,模型就可以自动更新为对应规格的铆钉结构,不需要逐个特征调整尺寸。模型的外形细节也充分考虑了工程应用的实际情况,比如杆端的小倒角是为了安装时能够顺利穿入安装孔,避免杆端毛刺刮伤孔壁影响装配效率;钉头与杆体连接位置的圆角过渡,是为了降低该位置的应力集中系数,提升铆钉在承受拉压复合载荷时的疲劳寿命。在不同的行业应用场景中,这类铆钉的材料选择会根据使用环境有所调整:在常规的钢结构连接场景中多采用碳钢或者铝合金材质,在有防腐要求的户外或者海洋环境中会采用不锈钢或者表面阳极氧化处理的铝合金材质,在有减重要求的航空航天场景中则会采用钛合金材质,但无论采用哪种材料,其结构外形与尺寸规范都保持统一,这也是标准件能够实现跨行业通用的核心基础。在装配设计的过程中,工程师通常会在连接位置预先布置铆钉的中心轴线,安装孔的加工精度需要与铆钉的杆径公差匹配,通常孔的直径公差要比杆体直径公差高一个精度等级,

  这样才能保证铆接后的连接强度与装配精度。对于需要进行密封处理的铆接位置,还会在铆钉杆体或者钉头位置涂抹密封胶,这时候模型的外形尺寸还要考虑密封胶层的厚度,避免在涂胶后出现装配间隙超标的问题。很多刚接触结构设计的工程师容易忽略铆钉安装的空间边界,比如在距离结构折弯边过近的位置布置铆钉,会导致铆接工具无法垂直对准钉端,造成铆接成型不良;在多层叠合的结构中使用过长的铆钉,会导致铆接时杆体弯曲,无法充分填充孔间隙,这些问题都可以在三维虚拟装配阶段通过精准的模型进行提前排查,避免在实际生产装配阶段出现返工。这款参数化的铆钉模型,正是为了满足结构设计阶段的快速选型、装配检查、工程图生成需求而构建,所有的几何特征都完全符合实际加工与装配的工艺要求,没有多余的装饰性几何元素,能够直接导入到各类三维装配环境中使用,帮助工程师提升设计效率,减少因标准件建模误差导致的设计问题。
