直径21规格Ruota内嵌轴承式行走轮结构

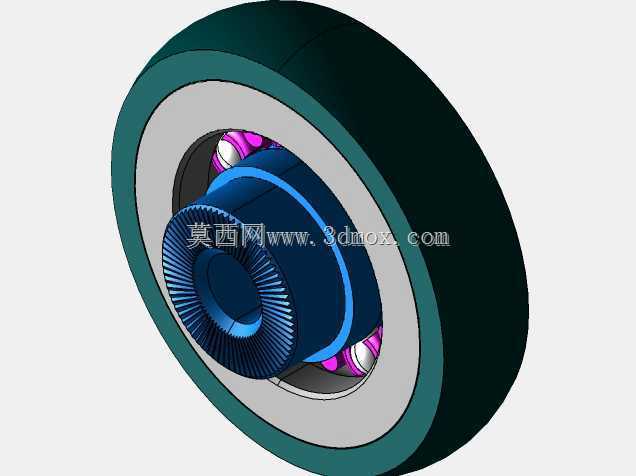

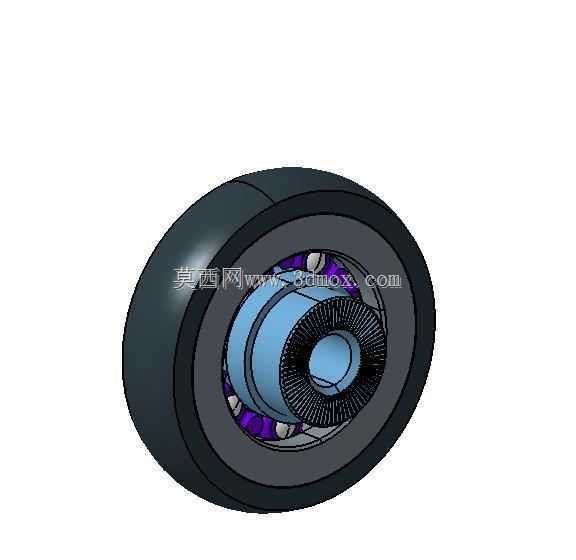

　　这款直径21规格的行走轮，核心适配小型移动载具、轻型工装输送架、便携机电设备的底部行走支撑场景，在实验室小型仪器移动台、家用轻型置物架、工业线边轻型料架的配套部件中，这类小尺寸轮体的应用占比不低，相比大直径重载脚轮，小直径轮体的安装占用空间更小，转向时所需的回转半径也更紧凑，适合在空间局促的作业环境内使用。从结构设计来看，轮体采用外圈橡胶包覆、中部轮毂支撑、内嵌滚动轴承的三层复合结构，外圈橡胶层的厚度经过匹配计算，既可以在硬质地面滚动时吸收微小震动，避免轮体硬接触地面产生的噪音，也能在一定程度上保护环氧地坪、瓷砖等易刮花的作业地面，橡胶层的邵氏硬度控制在中等区间，兼顾耐磨性与缓冲性能，不会因为硬度过高导致减震效果差，

　　也不会因为硬度过低造成滚动阻力过大、轮体易变形的问题。中部的轮毂采用一体化注塑或金属压铸成型结构，轮毂上设计有均匀分布的加强筋，筋条从轴承安装位向外辐射延伸到轮辋位置，既可以降低轮毂整体的材料用量，控制部件重量，也能保证轮体承受径向载荷时的结构强度，避免长期受压后轮毂出现开裂、形变的问题，轮毂与外圈橡胶层的结合面设计有环形卡槽，橡胶硫化或装配时可以嵌入卡槽内，防止轮体滚动过程中外圈橡胶与轮毂发生相对滑动、脱层的故障。内嵌的滚动轴承是这款轮体的核心传动部件，轴承内圈与固定轮轴配合，外圈与轮毂的轴承安装位过盈配合，滚动体均匀分布在保持架内，相比无轴承的直接轴孔配合结构，带轴承的轮体滚动阻力可以降低60%以上，

　　推动搭载该轮体的设备时更加省力，同时轴承的密封结构可以阻挡日常使用中的灰尘、细小碎屑进入轴承滚道，延长部件的维护周期与使用寿命。从安装边界来看，轮体的总宽度控制在适配小型安装支架的尺寸范围内，中心安装孔的直径与常规M6、M8规格的轮轴匹配，安装时不需要额外定制非标轮轴，直接采用标准紧固件即可完成装配，轮体的轴向跳动与径向跳动公差控制在小尺寸轮体的常规精度范围内，滚动过程中不会出现明显的偏心晃动，保证设备移动时的平稳性。设计这类小直径轮体时，首先需要明确额定承载能力，直径21的轮体单轮额定载荷适配轻型负载场景，因此结构强度不需要按照重载轮的标准做冗余设计，重点要平衡滚动顺畅度与结构可靠性，轴承选型时不需要选用大载荷的滚子轴承，

　　采用常规的深沟球轴承即可满足使用需求，同时要考虑轮体的转动灵活性，轴承安装位的同轴度公差需要严格控制，避免装配后轴承出现卡滞、转动不畅的问题。在实际应用场景中，这类小轮体也常作为小型电动玩具、模型载具的行走部件，或者作为抽屉、滑动柜门的辅助支撑滚轮，不同应用场景下可以调整外圈橡胶的材质，比如在需要防静电的作业环境中，可以将外圈橡胶更换为防静电材质，避免移动过程中产生静电积累，在需要耐油污的车间场景中，可以将外圈材质更换为聚氨酯材质，提升轮体的耐油污、耐化学腐蚀性能。轮体的外形采用圆弧面过渡设计，外圈滚动面没有尖锐棱角，滚动过程中遇到地面微小凸起、缝隙时可以顺利通过，不会出现卡滞、跳轮的问题，轮毂两侧的端面做了平整处理，与安装支架的侧面配合时间隙均匀，不会出现轮体轴向窜动过大的问题。
