带安装法兰的传动滚筒结构三维设计

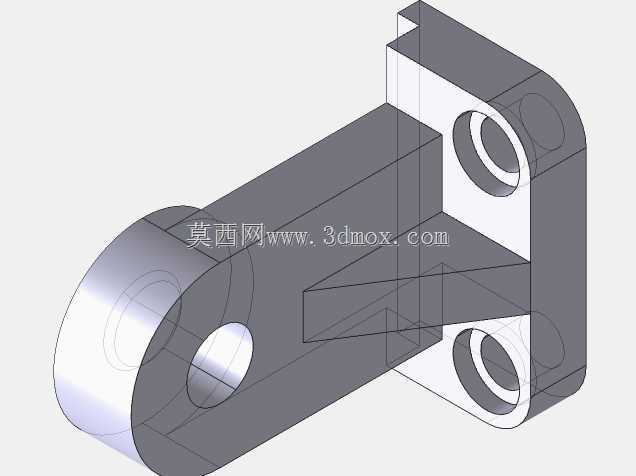

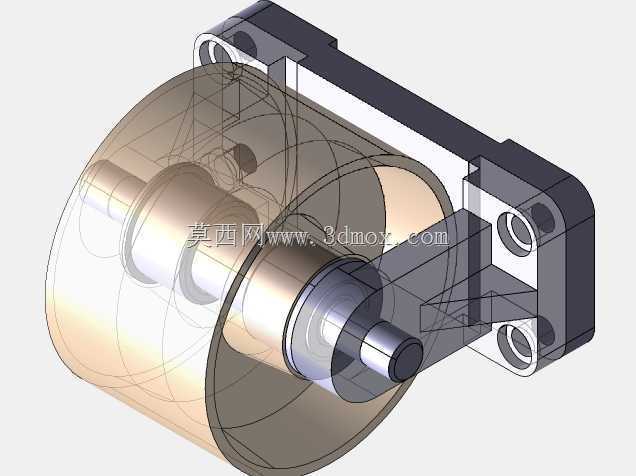

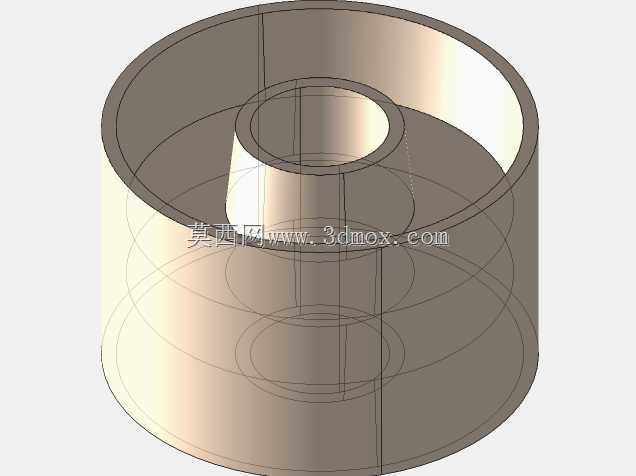

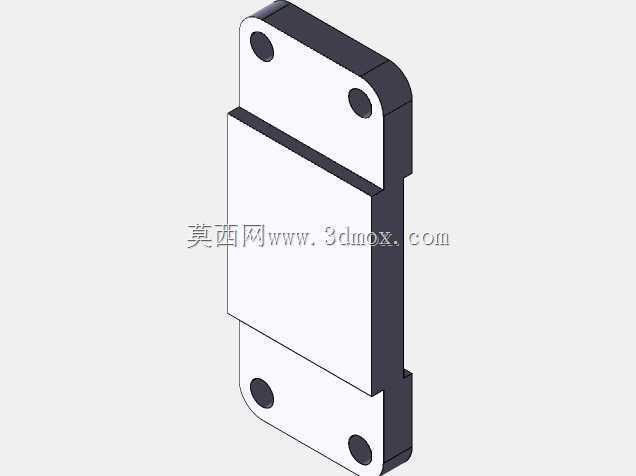

　　这款带侧装法兰的滚筒结构，常见于各类需要连续回转输送、动力传递的工业场景中，比如小型物料输送线的从动辊组、精密卷绕设备的张力辊单元，或是小型动力输出端的转接传动部件，在轻工包装、电子元器件输送、小型线材收卷设备里都能见到同结构的应用。从结构设计逻辑来看，整个组件采用侧置法兰作为安装基准，法兰端面上预留的两个通孔用于穿装固定螺栓，安装时可以直接将整个滚筒组件贴合在设备的立板安装面上，不需要额外设计支撑座来承托滚筒轴的一端，这种单边法兰支撑的结构，特别适合安装空间紧凑、设备侧方有平整安装立面的场景，能大幅减少安装所需的横向空间，同时保证滚筒回转时的支撑刚性。滚筒的主体回转部分采用筒状结构，内部中空设计既可以减轻整体组件的重量，

　　降低回转时的转动惯量，让启停动作更灵敏，也能在筒体内腔预留空间，方便后续根据使用需求加装阻尼块、配重块或是内置的传感元件，适配不同的工况需求。伸出的轴端采用阶梯轴设计，不同直径的轴段分别对应不同的功能：靠近筒体的大直径轴段用于装配轴承，承担径向载荷，保证筒体回转时的同轴度；最外侧的小直径轴段则是动力输入或外接负载的接口，可以通过键连接、过盈配合或是联轴器对接动力源，也可以直接安装同步带轮、链轮来传递扭矩。从安装边界来看，法兰安装面的平面度直接决定了滚筒回转时的跳动量，设计时要求法兰贴合面的粗糙度不高于Ra1.6，安装螺栓的预紧力需要均匀控制，避免法兰受力变形导致轴系偏斜，进而引发轴承偏磨、筒体回转跳动超差的问题。

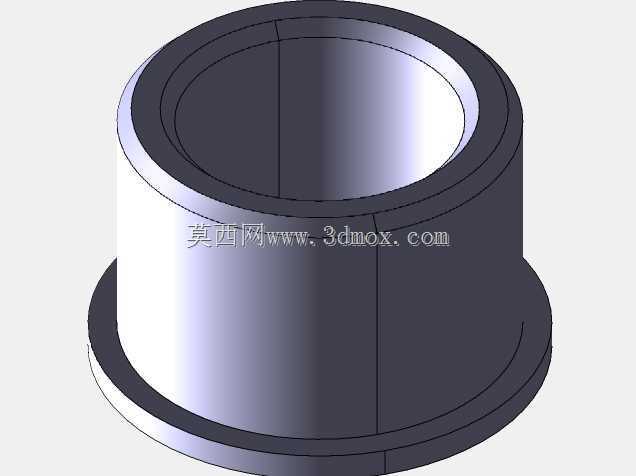

　　筒体的外圆面在设计时预留了加工余量，可以根据实际使用场景包胶、滚花或是加工防滑纹路，比如用于输送场景时可以包覆聚氨酯胶层增大摩擦力，用于卷绕场景时可以加工定位槽来固定卷材的内圈。整个轴系的支撑采用内置轴承的布局，轴承被封装在筒体与法兰之间的腔体内，既可以避免外界的粉尘、切削液进入轴承滚道，也能减少润滑脂的泄漏，降低日常维护的频率。在实际选型适配时，需要重点核对法兰安装孔的中心距、轴伸端的直径与长度、筒体的外径与有效工作长度这几个核心尺寸，确保组件装入设备后不会和周边的护板、物料通道产生运动干涉。另外，这种单边支撑的滚筒结构，不适合承受过大的径向载荷，当输送物料重量较大、或是卷绕张力较高时，需要校核法兰连接螺栓的剪切强度，

　　以及轴根位置的弯曲疲劳强度，避免长期运行后出现轴断裂、法兰变形的问题。从建模细节来看，整个结构的配合面都做了合理的公差预留：轴承安装位采用基孔制过渡配合，保证轴承内圈与轴、外圈与筒体座孔的配合紧密性，不会出现跑圈问题；法兰与筒体的对接位置设计了定位止口，装配时可以快速保证同轴度，不需要反复调整找正，能有效提升装配效率。筒体端部的密封结构采用简易的间隙密封，配合润滑脂的油封效果，足以应对常规工业环境下的防护需求，如果是用于多粉尘、高湿度的工况，还可以在轴伸位置加装密封圈，进一步提升防护等级。
