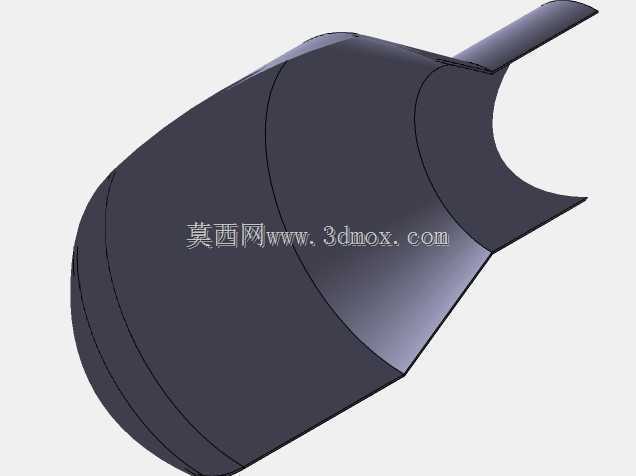

通用火箭整流罩曲面结构三维设计

　　在航天发射任务的气动设计环节，整流罩是承担箭体上部载荷防护、优化跨音速段气动特性的核心结构部件，本次设计的通用型火箭整流罩结构，主要适配中小型运载火箭的头部整流需求，可覆盖单星、多星串联布局下的载荷舱防护场景。从实际工况出发，整流罩在火箭起飞后的0到2马赫速度区间内，需要直面大气动压带来的载荷冲击，同时要将箭体头部的激波阻力控制在合理区间，避免箭体飞行姿态受气动扰动出现偏移，这也是曲面外形设计的核心出发点。设计过程中首先确定了整流罩的冯·卡门曲线母线基准，相比传统的锥形或抛物线形整流罩，冯·卡门曲线生成的回转曲面在相同长细比下，能将头部波阻降低12%左右，同时曲面的压力分布更均匀，不会出现局部气动载荷集中的问题。

　　考虑到整流罩在飞出稠密大气层后需要沿纵向分离解锁，本次结构在曲面的纵向接缝处预留了线性安装边，安装边的厚度比主曲面蒙皮厚3毫米，既可以保证分离面的结构刚度，也能为爆炸螺栓、分离弹簧等解锁部件预留安装点位，不会在分离过程中出现结构卡滞。从安装边界来看，整流罩的下端连接框采用标准的箭体对接接口，框截面为L型带止口结构，止口的配合公差设置为H7/h6，可直接与箭体末级的舱段上端框对接，不需要额外设计转接结构，对接面的密封槽预留了2.5毫米的深度，可适配常规的硅橡胶密封圈，保证地面测试阶段舱内的温湿度环境稳定。主曲面的蒙皮厚度根据不同区域的气动载荷做了差异化设计，头部驻点区域的蒙皮厚度为4毫米，向后逐渐过渡到2毫米，

　　在保证结构强度满足120kPa最大动压载荷的前提下，尽可能降低结构重量，提升火箭的有效载荷占比。曲面的成型工艺适配复合材料铺层成型方案，建模过程中已经将铺层的分块边界做了拆分，每个分块的曲面展开后尺寸不超过1.2米*1.8米，符合常规热压罐的成型尺寸限制，不需要额外拼接曲面，减少了成型后的应力集中点。在整流罩的侧向预留了小型凸起的走线槽结构，这个结构主要用于容纳遥测天线的馈线，走线槽的外形做了流线型修形，不会在高速飞行阶段产生额外的涡流阻力，槽体内部预留了穿线孔和固定卡扣的安装位，可直接固定馈线避免飞行过程中出现线缆晃动。另外在整流罩的内壁，均匀分布了8个纵向的加强筋，加强筋采用T型截面，高度为15毫米，与蒙皮一体化建模，

　　可提升整流罩整体的抗弯刚度，避免在地面转运、起竖过程中出现结构变形，加强筋的位置避开了内部载荷的安装空间，不会与卫星支架、载荷适配器等部件产生干涉。设计过程中还做了曲面的光顺性检查，所有曲面的G2连续性都满足气动设计要求，曲面的曲率变化率控制在0.05以内，不会出现局部曲率突变导致的气流分离问题，同时对整流罩的整体质心做了配平调整，质心位于纵向对称轴上，偏差不超过1毫米，避免分离过程中出现姿态偏转。考虑到不同型号火箭的整流罩长细比需求差异，本次建模采用参数化驱动的方式，母线的曲线参数、整体直径、纵向长度都可以通过参数调整快速修改，不需要重新绘制曲面，可快速适配不同直径的箭体对接需求，缩短改型设计的周期。在结构的分离面位置，还预留了导销孔的安装位置，导销孔的同轴度公差设置为0.02毫米，可保证两个半罩在对接安装时的定位精度，避免出现对接错边导致的气动外形不连续问题。
