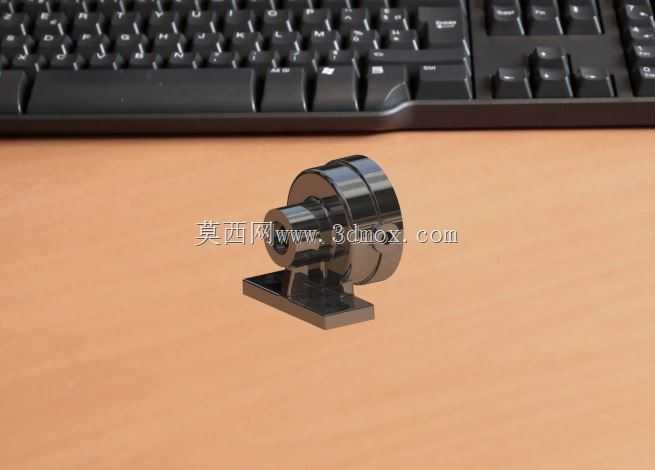

带安装支座的齿轮油泵壳体结构设计

　　在液压传动与低压流体输送场景中，齿轮油泵是提供稳定压力油源的核心元件，本次呈现的壳体结构是齿轮油泵的主体承载部件，直接决定泵体的装配精度、运行稳定性与安装适配性。从实际应用场景来看，这类带一体式安装支座的泵壳多用于小型液压站、机床润滑系统、小型工程机械的供油回路，也可适配低压燃油输送、冷却介质循环等工况，能在-20℃到80℃的常规工作环境下稳定承载内部齿轮副的运转载荷，同时隔绝内部流体与外部环境的接触，避免介质泄漏与外界杂质侵入。

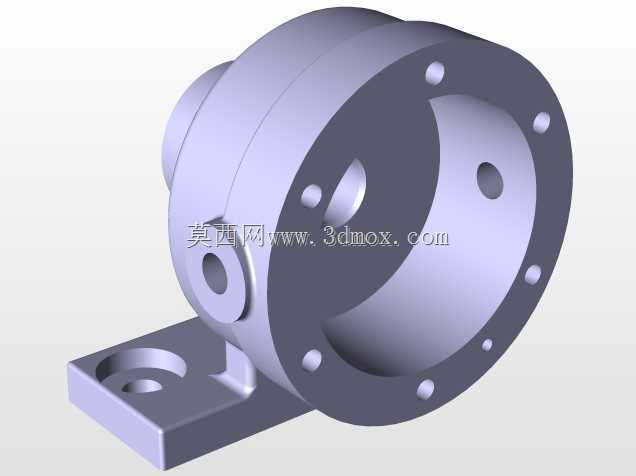

　　从功能特性上看，该壳体采用一体化铸造成型后做精加工处理，主体为筒状腔体结构，大端法兰面均匀分布6个螺纹安装孔，用于连接泵盖，实现腔体的密封，法兰端面的平面度公差控制在0.02mm以内，保证密封垫片受压均匀，杜绝运行过程中的端面泄漏。腔体内部为高精度镗削加工的圆柱腔，用于容纳一对啮合的外啮合齿轮，腔体内壁的尺寸精度直接决定齿轮齿顶与壳体内壁的间隙，该间隙通常控制在0.03-0.05mm之间，间隙过大会导致容积效率下降，压力油内泄量增加，间隙过小则会出现齿轮运转卡滞、齿顶磨损加剧的问题。壳体侧面开设的径向通孔为进出油口的连接位，其中一个油口与齿轮脱开啮合的负压腔连通作为进油口，另一个与齿轮进入啮合的高压腔连通作为出油口，油口的内孔做倒角处理，避免装配管路时刮伤密封件。

　　设计思路上，该壳体将安装支座与主体腔体做一体化结构设计，摒弃了传统分体式支座需要额外螺栓连接的结构，减少了装配零件数量，同时提升了整体刚性，避免泵体运行过程中因支座连接松动产生的振动与位移。安装支座上开设两个长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度，支座与主体腔体的连接位置设置三角形加强筋，提升支座的承载能力，避免泵体在受到管路拉拽、运行振动时出现支座断裂的问题。壳体小端的轴伸部位做阶梯轴孔设计，内置密封件安装槽，用于安装骨架油封，防止齿轮轴伸出位置的油液泄漏，轴孔与腔体的同轴度公差控制在0.015mm以内，保证齿轮轴运转时的径向跳动量在允许范围内，降低油封的偏磨风险。

　　从外形尺寸与安装边界来看，该泵壳主体腔体的外径为120mm，腔体轴向长度为95mm，安装支座的底面为加工基准面，平面度公差不超过0.02mm，保证泵体安装后与安装面的贴合度，安装孔的中心距为80mm，可适配常规小型油泵的安装支架尺寸。大端法兰的外径为140mm，法兰厚度为12mm，足够的厚度保证螺栓拧紧时法兰不会出现变形，6个M6的安装孔均匀分布在直径125mm的节圆上，与常规同规格齿轮泵的泵盖安装尺寸完全兼容，具备良好的互换性。进出油口的通径为15mm，可适配G1/2规格的管路接头，满足额定流量10L/min以内的供油需求。在建模过程中，所有加工面都预留了0.5mm的精加工余量，铸造圆角统一设置为R2-R3，避免铸造过程中出现应力集中导致的壳体开裂，非加工面做拔模斜度处理，拔模角度为1.5°，满足砂型铸造的工艺要求。

　　实际工程应用中，这类壳体的材质通常选用HT200灰铸铁，具备良好的减震性与耐磨性，能够吸收齿轮运转过程中产生的振动，降低运行噪音，同时灰铸铁的铸造性能优异，适合成型这类带有复杂内腔与加强结构的零件，成本也相对可控。在结构验证阶段，需要对壳体做耐压测试，在1.5倍额定工作压力下保压5分钟，无渗漏、无永久变形方可投入使用，同时要对安装基准面、法兰端面、内腔圆柱面的形位公差做全尺寸检测，保证各部件装配后的配合精度。对于三维建模从业者而言，这类壳体的建模需要重点关注各特征之间的位置公差要求，不能仅做外形的堆砌，要结合加工工艺与装配需求设置合理的倒角、圆角与工艺结构，比如安装孔的锪平结构、密封槽的尺寸精度、加强筋的过渡位置，都需要符合实际生产的工艺要求，避免出现无法加工、装配干涉的问题。在选型适配时，需要重点核对安装孔位尺寸、进出油口通径、腔体内部容积是否匹配所选齿轮副的参数，保证装配后齿轮的端面间隙、齿顶间隙都在设计要求范围内，才能确保油泵的容积效率与运行寿命。
