12V微型直流隔膜水泵结构设计

　　这款12V供电的微型水泵，在小型流体输送场景里的适配性相当突出，日常做设备配套选型时经常会碰到这类需求，尤其是在空间受限、供电条件为低压直流的工况下，这类泵的结构优势很明显。从实际应用场景来看，这类泵常被用在小型净水设备的水路增压、车载清洗装置的供水回路、小型冷却循环系统的流体驱动，甚至部分实验室小型流体输送工位也会选用同结构的产品，核心原因就是其体积紧凑、低压供电安全、自吸能力适配多数小流量工况的需求。

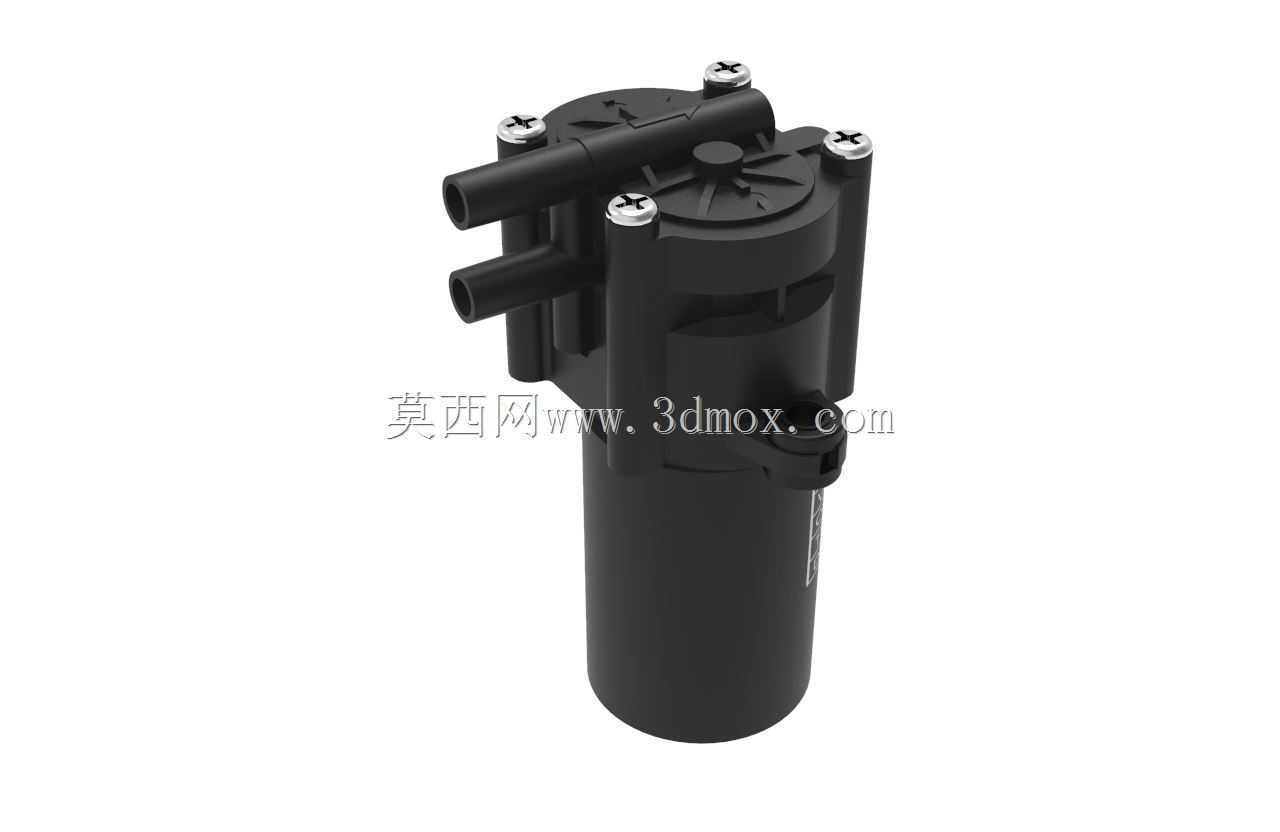

　　从功能特性上看，这款泵采用隔膜式结构设计，泵腔内部通过隔膜的往复形变改变腔室容积，配合进出水端的单向阀结构实现流体的定向输送，相比叶轮式的微型泵，隔膜结构不需要叶轮与流体直接高速摩擦，输送过程中对流体的剪切作用更小，同时具备不错的干转耐受能力，短时间缺水运行也不会像离心泵那样快速出现密封件烧毁的问题，这点在民用小型设备里很实用，毕竟很多民用场景下用户不会严格按照操作规范保证泵腔一直充满液体。泵体的进出水口采用侧出式的快插适配结构，两个接口平行布置在泵头侧方，接口外径适配常规的小型软质水管，安装时不需要额外做复杂的法兰对接，直接套入管路配合管箍就能完成密封固定，对于批量装配的生产线来说，这种接口形式能大幅降低装配工时。

　　设计思路上，这款泵把驱动电机部分和泵头部分做了同轴集成，下部的圆柱腔体是直流电机的安装位，上部的黑色泵头部分集成了隔膜传动结构、阀组以及进出水流道，整体外形呈上窄下宽的柱形结构，安装时可以通过泵体下部的圆柱面做径向定位，也可以在泵头周边的安装孔位加装固定螺丝完成刚性固定。从安装边界来看，泵体总高度控制得比较紧凑，最大外径集中在下部电机筒位置，泵头部分的外接轮廓比电机筒略大，周边预留的四个十字螺丝安装位是泵头自身的装配螺丝，做整机安装固定时需要注意避让这些螺丝的拆装空间，避免后期维护时无法拆开泵头清理阀组。泵头顶部的中心位置是传动组件的端盖，周边均匀分布的紧固螺丝把泵头的上下壳体压合在一起，密封依靠壳体之间的橡胶密封圈实现，不需要额外打密封胶，拆解维护后重新装配也能保证密封性能。

　　在实际选型匹配时，要注意这类12V直流泵的流量特性是随供电电压波动的，额定工况下的流量适合小流量循环场景，如果用在需要恒定流量的工况下，需要配套简单的稳压供电模块。另外泵体的安装方向尽量保持电机轴竖直、泵头在上的姿态，这样能减少隔膜往复运动时的偏磨，延长密封件的使用寿命。进出水接口的安装要注意管路不要有过大的侧向应力，否则长期运行后接口位置容易出现渗漏，毕竟泵头材质是工程塑料，刚性不如金属泵体，过大的管路拉力会导致泵头壳体变形，影响密封性能。从结构建模的角度来看，这款泵的模型还原了外部所有装配特征，包括泵头的螺丝位置、接口尺寸、电机筒的外径以及整体安装高度，做设备整体布局时可以直接调用这个模型做干涉检查，不需要再反复测绘外部尺寸，能节省不少前期布局的时间。尤其是做小型台式设备、车载改装设备的水路设计时，这类微型泵的占位尺寸很关键，提前把模型调入装配体，就能提前规划好管路走向和安装固定位，避免后期打样时出现空间不足的问题。
