带安装法兰的斜向导流 scoop 结构件

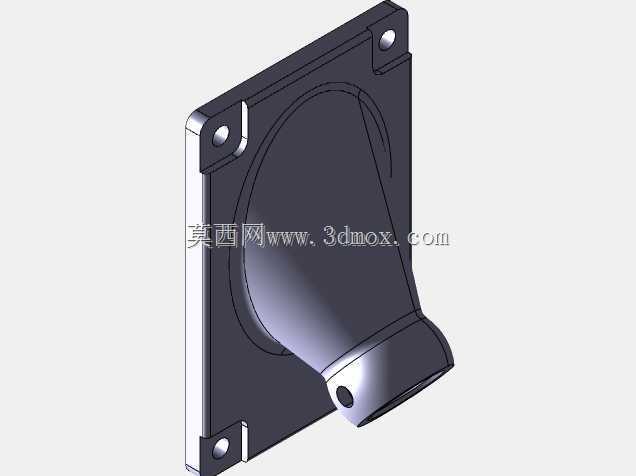

　　该结构件属于流体管路系统中的导流转接部件，核心作用是在设备壁面实现流体流向的平滑转向，避免直角转接带来的流阻骤增与紊流问题，常见于通风管路、粉体输送管路、小型流体设备的进出风接口位置。从结构设计来看，主体采用方形安装法兰作为固定基座，法兰四个角位预留了沉头安装孔，安装时可通过螺栓将整个部件贴合固定在设备的侧壁预留开口上，沉孔设计能够保证螺栓头完全埋入法兰平面，不会突出安装面影响贴合度，也避免了螺栓外露带来的剐蹭风险。法兰与管路衔接的位置做了大圆角过渡处理，没有尖锐的结构棱角，一方面能够降低流体经过转角时的阻力，减少流体在转角位置的滞留与涡旋产生，另一方面也能有效降低结构应力集中，提升部件整体的结构强度，

　　避免长期受流体压力或者设备振动影响出现转角开裂的问题。导流通道从法兰端的大截面平滑收窄至末端的圆形接口，整个流道内壁做了连续顺滑的曲面处理，没有台阶或者突变结构，能够保证流体在通道内流动时保持平稳的流态，减少压力损失。末端的圆形接口侧壁预留了一个径向定位孔，用于对接外部管路时插入定位销，或者安装卡箍时的定位固定，防止外接管路在使用过程中出现转动或者松脱的情况，保证管路连接的密封性与稳定性。从安装边界来看，方形法兰的边长尺寸适配常规设备壁面的预留开口尺寸，安装时仅需要在设备壁面开出对应大小的过流孔，对齐四个安装孔位即可完成固定，不需要额外设计复杂的转接结构，安装便捷性较好。整个部件的壁厚设计保持均匀，没有出现壁厚突变的区域，

　　不管是采用机加工、注塑还是钣金焊接工艺进行生产，都能够有效避免加工过程中出现的变形问题，保证成品的尺寸精度。在实际选型应用中，这类导流转接件需要匹配设备的管路通径与安装空间，法兰面的平面度有较高要求，安装时需要在法兰与设备壁面之间加装密封垫片，避免流体从安装缝隙处泄漏。流道的曲面曲率经过反复校核，既保证了流向转向的角度满足管路布局要求，又尽可能压缩了部件整体的突出长度，减少部件在设备外部占用的安装空间，适合在布局紧凑的小型流体设备、通风系统中使用。结构上没有多余的冗余设计，所有特征都服务于安装固定与流体导流的核心功能，法兰根部的加厚处理能够提升部件安装后的抗振性能，即使设备运行过程中存在持续振动，也能保证安装位置的结构强度，不会出现法兰断裂的情况。末端接口的外径尺寸适配常规的标准软管或者硬管管径，不需要额外定制非标管路配件，能够降低整体的配套成本。
