20度压力角带减重孔螺旋齿轮结构

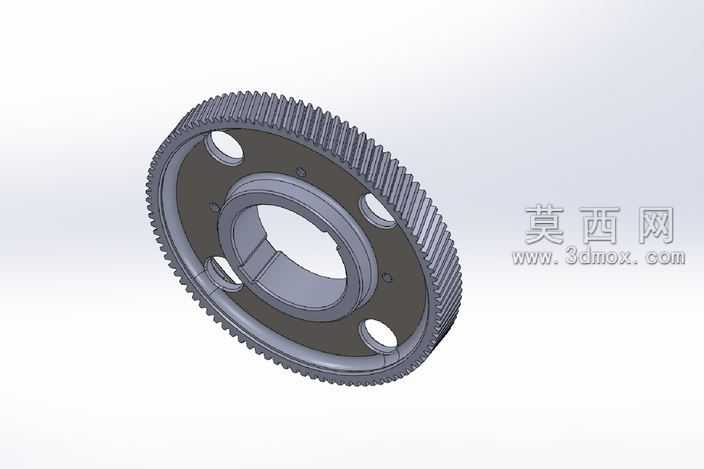

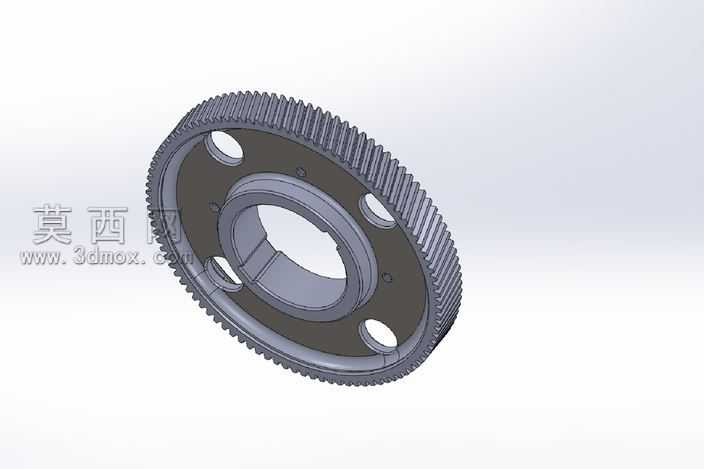

该作品为螺旋面齿轮三维建模成果，建模过程围绕齿轮传动的核心参数展开，首先确定齿部螺旋升角与20度压力角的核心设计参数，以回转体基础特征搭建齿轮的整体轮廓基底。建模时先绘制齿轮的中心轮毂基准，中心孔按照传动配合的公差基准设计，预留键槽定位结构，保证后续装配时与传动轴的周向固定可靠性；轮毂向外延伸的轮辐部分，均匀分布四个圆形减重通孔，在不影响轮体结构强度的前提下，有效降低零件整体重量，减少传动过程中的转动惯量，提升传动响应效率。轮缘部分的齿形建模严格遵循螺旋齿的成型规律，通过螺旋线引导齿廓扫描路径，保证每一个轮齿的螺旋角度均匀一致，齿顶与齿根的过渡圆角做了平滑处理，避免应力集中导致的齿部断裂风险。材质渲染阶段选用合金结构钢的材质属性，还原金属零件的哑光金属质感，对齿面做了精细化的表面处理效果模拟，呈现机加工后的平整表面状态，轮辐与轮毂的衔接处做了加强筋过渡结构的细节刻画，保证轮体承受传动扭矩时的结构强度。设计思路上兼顾传动性能与轻量化需求，螺旋齿的结构设计相比直齿齿轮具备更大的啮合重合度，传动过程更平稳，可有效降低运行噪音与冲击载荷，适合中高速重载的传动场景；减重孔的排布经过受力仿真验证，避开轮辐的应力集中区域，四个孔位沿圆周均匀分布，保证轮体转动时的动平衡性能，避免高速转动时出现偏心振动。建模过程中对齿形的参数做了关联设计，可通过修改压力角、螺旋角、模数、齿数等核心参数快速生成同类型不同规格的齿轮模型，提升零件的设计复用效率，整体结构完整还原了实际加工生产中螺旋齿轮的全部细节特征，可直接用于装配验证、工程出图与运动仿真分析。
