马诺手动工具装配结构三维设计

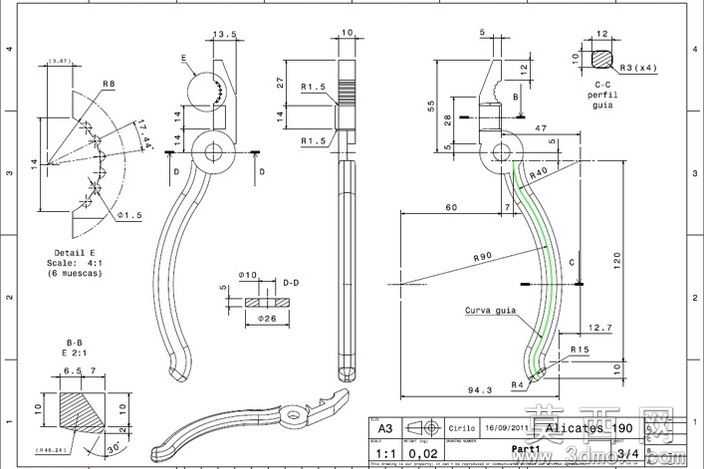

本作品为手动操作类五金工具的三维装配设计，建模过程严格遵循工程图纸的尺寸标注要求，先完成各个单体零件的参数化建模，再按照装配约束关系完成整体组装。建模阶段首先梳理零件构成，将整体结构拆分为握持手柄、铰接转轴、弧形导向臂、夹紧工作端、复位弹性件、限位销钉等独立零件，对每个零件的草图绘制严格对齐图纸标注的线性尺寸、圆弧半径、角度公差，比如手柄部分的曲面轮廓按照图纸给出的R1.5、R40、R8.15等圆弧参数逐段拟合，保证握持区域的人体工学曲面顺滑过渡，没有出现折线或曲率突变的问题。零件建模完成后，在装配环境中添加同轴、重合、平行等装配约束，还原铰接位置的转动自由度，让手柄可以绕转轴完成开合动作，同时匹配弧形导向臂上的导槽结构，模拟工作端沿导槽轨迹运动的实际状态，保证装配后各零件之间不存在干涉问题。材质配置阶段根据零件的功能属性分配对应材质，握持手柄部分采用哑光工程塑料材质，调整粗糙度参数模拟防滑握持的表面质感；金属结构件采用镀铬钢材材质，设置合适的金属反射率和高光参数，还原五金工具的金属光泽；弹性件部分采用弹簧钢材质，表面做轻微的氧化发黑处理，和主体亮面金属形成质感区分。渲染阶段采用工作室均匀布光，在结构的关键轮廓处添加轮廓光，突出弧形导槽、铰接位置、工作端齿形等细节结构，同时生成对应工程视图，和二维图纸的视图标注一一对应，方便核对建模尺寸的准确性。设计思路上围绕手动工具的操作逻辑，重点优化力传递路径，通过杠杆臂的长度比例设计降低操作时的握持力，同时通过弧形导槽的轨迹约束保证工作端的运动行程稳定，限位结构的设置可以避免操作过程中出现过位脱出的问题，整体结构紧凑，零件数量精简，在满足使用功能的前提下尽可能减少不必要的复杂结构，兼顾加工可行性和装配便捷性，所有非标准零件的结构都适配常规机加工工艺，没有出现无法加工的异形结构，装配环节的公差设置也符合五金配件的常规装配要求，能够直接用于后续的工程出图和样机加工参考。
