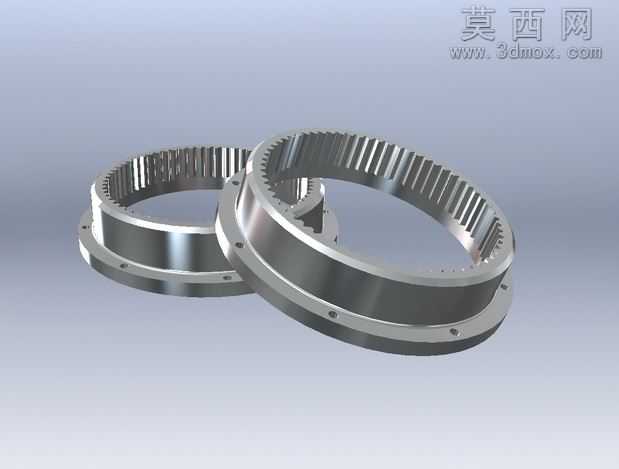

船用库伯斯BK型内齿驱动齿轮结构

该模型为船用传动系统配套的库伯斯BK型内齿驱动齿轮，建模阶段以实际船舶传动工况的参数需求为核心依据，首先完成内齿圈齿形的精准参数化构建，严格匹配渐开线齿廓的设计标准，保证齿距、齿高、齿向公差符合重载船用传动的精度要求，建模过程中对齿圈的环形基体做了等壁厚结构优化，在保证结构强度的前提下控制整体重量，适配船舶传动舱的安装空间限制。模型完整还原了齿圈外侧的定位安装孔、周向定位槽等装配结构，所有安装特征的位置度、尺寸公差均参照船用齿轮的装配规范设定，可直接用于虚拟装配校验，验证与周边行星齿轮、传动轴系的配合间隙，避免实际装配中出现干涉问题。渲染阶段采用金属合金钢材质，还原了调质热处理后齿轮表面的哑光金属质感，对齿面啮合区域做了细微的纹理处理，模拟实际加工后的磨削痕迹，增强模型的真实感；场景采用柔和的漫反射打光，多角度呈现齿圈的内外结构特征，清晰展示内齿的排布规律与外侧安装结构的细节。设计思路上围绕船舶传动系统大扭矩、高可靠性的运行需求，在齿圈的截面结构设计中增加了环形加强筋结构，提升齿圈受载时的抗变形能力，同时对安装孔的位置做了均布优化，保证传动过程中载荷均匀分布，降低局部应力集中的风险，模型的结构细节完整覆盖了从齿形参数到安装特征的全部设计要素，可用于船舶传动系统的结构展示、装配仿真以及教学演示场景，帮助设计人员直观理解该型内齿驱动齿轮的工作原理与装配逻辑，也可作为同类型船用齿轮设计的参考蓝本，缩短同类产品的设计开发周期。
