多通路集成式流体转接阀座结构设计

　　该零件属于流体管路系统中的集成式转接构件，主要应用在液压动力单元、气动控制回路以及小型流体输送设备的管路排布场景中，用来替代传统分散式的多个管接头组合，减少管路连接点的泄漏风险，同时压缩整体安装空间。从实际使用场景来看，这类集成阀座常布置在设备内部管路交汇的紧凑区域，比如小型液压站的阀组安装面旁、自动化产线的气动控制岛侧边，或是小型流体实验装置的管路集成段，承担不同通径管路的流向转接、端口固定以及相邻元件的连接支撑作用。

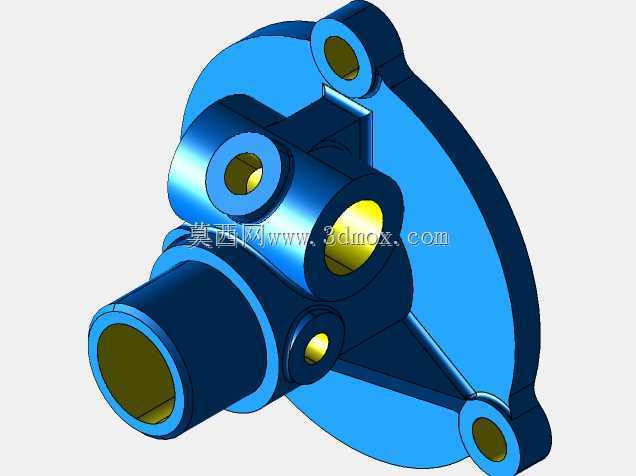

　　从功能特性上看，该构件整合了六个不同轴向的管路接口，其中大直径的主通路接口位于构件前端，用于连通主回路的流体通道，其余五个不同孔径的接口分布在构件的不同安装面上，分别对应控制支路、测压支路、泄油支路或是旁通回路的连接需求，所有接口的内孔均做了同轴度公差约束，避免管路安装后出现偏载导致的密封失效。构件背部的大直径法兰面为安装基准面，法兰边缘分布的三个安装孔采用等角度布置，可通过螺栓将整个阀座固定在设备的安装面板或是相邻阀块的端面上，安装孔的沉台结构可容纳螺栓头部，保证安装后法兰面与贴合面完全接触，避免出现安装间隙导致的渗漏。

　　设计过程中首先根据系统的通路数量、各通路的流量参数确定每个接口的通径尺寸，主通路通径匹配系统最大流量需求，其余支路通径根据各自支路的额定流量逐一核算，避免通径过小造成的流阻过大，或是通径过大造成的结构冗余。整体结构采用一体化铸造成型后再做机加工的工艺路线，主体的加强筋结构连接各个接口凸台与背部法兰，在减轻整体重量的同时保证各个接口的连接刚度，避免管路安装后受力出现接口变形。各个接口的外圆柱面均预留了标准管螺纹的加工余量，端面加工有密封槽安装位，可适配O型圈或是组合密封垫实现端面密封，相比传统螺纹密封的形式，密封可靠性更高，也便于后期的管路拆装维护。

　　安装边界方面，该阀座的最大外轮廓为背部法兰的圆形结构，安装时需要在贴合面板上预留对应法兰直径的安装避让空间，三个安装孔的中心距严格按照公差要求加工，保证安装时螺栓可顺利穿入，不会出现强制装配导致的零件应力变形。各个接口的伸出长度根据实际管路的弯曲半径做了匹配，避免相邻管路安装后出现干涉，其中斜向布置的接口角度经过空间校核，保证管路连接时的操作空间足够，无需使用特殊扳手即可完成接头的拧紧操作。零件的壁厚根据系统额定工作压力做了强度校核，主通路壁厚满足高压工况下的强度要求，支路部分的壁厚根据各自的工作压力做了差异化设计，在保证安全系数的前提下尽可能减少材料用量，降低零件的整体重量。

　　从建模逻辑上看，首先绘制背部法兰的基准草图，拉伸生成安装基体后，依次绘制各个接口的轴向草图，通过拉伸、切除命令生成各个通路的基本结构，之后添加加强筋结构连接各个凸台与基体，对所有锐边做倒圆角处理，避免应力集中，最后对各个安装面、密封面、内孔表面做精度等级的标注，明确加工要求。建模过程中对各个接口的位置做了干涉检查，模拟实际安装状态下的接头、管路装配情况，确认所有相邻元件之间不存在装配干涉，同时核算了零件的最小壁厚，确保加工过程中不会出现壁厚不足导致的零件报废。
