自行车车架连接基座结构设计

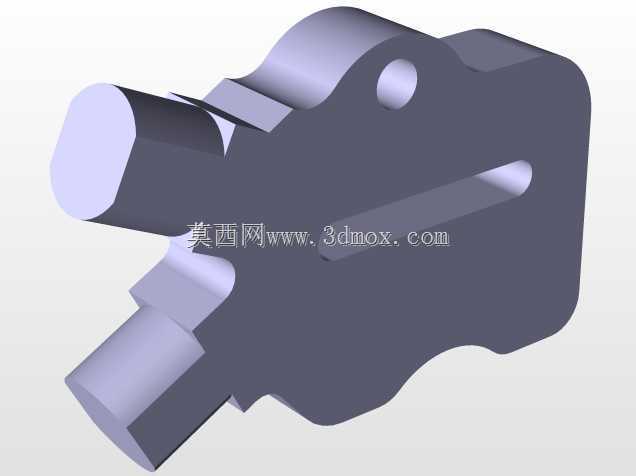

　　在两轮代步工具的结构体系里，车架作为整车的承载基体，其上各类连接基座的设计合理性，直接决定了骑行过程中力的传递效率与结构耐久表现。本次呈现的结构件，属于自行车车架上用于外接附属部件的集成式连接基座，日常使用中主要承担车篮、挡泥板支架、线束固定卡扣等附属配件的安装定位功能，是车架主体与外挂功能部件之间的核心传力中介。从结构形态来看，该零件采用一体化块状基体设计，主体轮廓做了多段圆弧过渡处理，没有尖锐的应力集中棱角，能够在长期承受路面颠簸带来的交变载荷时，避免应力突变引发的疲劳开裂问题。基体上伸出的两个同轴圆柱凸台，是与车架管材配合的定位结构，装配时可直接插入车架预设的对应安装孔位，配合周向的止转平面，

　　能够限制零件绕安装轴线的转动自由度，无需额外设计防转销结构，简化了装配工序。基体中部开设的长条形通槽，是用于穿装固定螺栓的调节位，槽的宽度与常用M6标准螺栓杆径匹配，槽的长度预留了8mm的调节余量，能够适配不同安装位置的尺寸公差，补偿车架焊接过程中产生的孔位偏移误差，降低生产环节的装配精度要求。基体上部的圆形通孔，是用于穿装锁止销的结构，当螺栓在长槽内调整到合适安装位置后，穿入该销孔的锁止销能够抵住螺栓杆身，避免骑行过程中螺栓受振动出现滑移松脱，提升连接结构的防松性能。设计过程中，该零件的安装边界做了严格的尺寸约束，两个圆柱凸台的中心距与车架立管上预设的安装孔中心距完全匹配，

　　凸台的外圆直径与车架管材的焊接衬套内孔采用H7/h6的间隙配合，既保证装配时能够顺利插入，又不会出现过大的配合间隙导致安装后晃动。零件的整体厚度控制在12mm，既保证了足够的结构强度，又不会过度增加整车重量，符合自行车轻量化的设计趋势。零件的外轮廓边缘全部做了R2的圆角处理，一方面是为了去除机加工后的毛刺锐边，避免装配过程中划伤操作人员，另一方面也能够减少应力集中，提升零件的抗冲击性能。从实际应用场景来看，该结构件多用于城市通勤类自行车的车架前部，日常骑行中除了承受附属配件的静态重量外，还要应对车辆经过减速带、坑洼路面时产生的冲击载荷，因此在结构设计时，基体的壁厚做了均匀化处理，最薄处的壁厚不小于4mm，

　　能够承受不低于500N的垂直冲击载荷而不发生塑性变形。零件的安装面做了铣平处理，平面度控制在0.1mm以内，保证与车架管材表面贴合紧密，不会出现安装间隙导致的应力集中。长条形通槽的内壁做了去毛刺处理，避免螺栓穿装时刮伤螺纹表面，影响锁紧效果。上部的销孔与安装面保持垂直，垂直度公差控制在0.05mm以内，保证锁止销能够顺利穿入，准确抵住螺栓杆身。在实际生产中，该零件可采用铝合金压铸工艺成型，后续再对配合面、安装孔、长槽等关键尺寸做机加工修正，既能够控制生产成本，又能保证关键尺寸的精度要求。相较于传统的分体式连接片结构，这种一体化的基座设计减少了零件数量，降低了装配复杂度，同时整体结构的刚性更强，长期使用不容易出现变形松脱的问题。设计时还考虑了通用适配性，该结构的安装尺寸符合主流通勤自行车车架的安装孔位标准，无需对原有车架结构做改动即可直接替换使用，具备较好的通用性。零件的非配合表面可做喷塑处理，提升耐锈蚀性能，适应雨天骑行、潮湿环境下的使用需求，延长零件的使用寿命。
