儿童脚踏三轮车车架轮组结构三维设计

　　这套儿童三轮车的结构设计，核心围绕低龄儿童的短距离户外骑行、亲子陪伴场景下的使用需求展开，区别于成人代步车辆的设计逻辑，所有结构参数都优先适配3-6岁儿童的肢体活动范围与使用安全要求。从实际使用场景来看，这类童车主要应用于小区平整路面、公园硬质步道、家庭室内光滑地面等场景，不需要适配复杂越野路况，因此结构设计上更侧重骑行稳定性、转向灵活性与结构轻量化的平衡，避免过重的车架增加儿童推行、骑行的负担，同时也要保证常规磕碰下的结构强度，不会因为日常使用中的小碰撞出现结构变形失效。

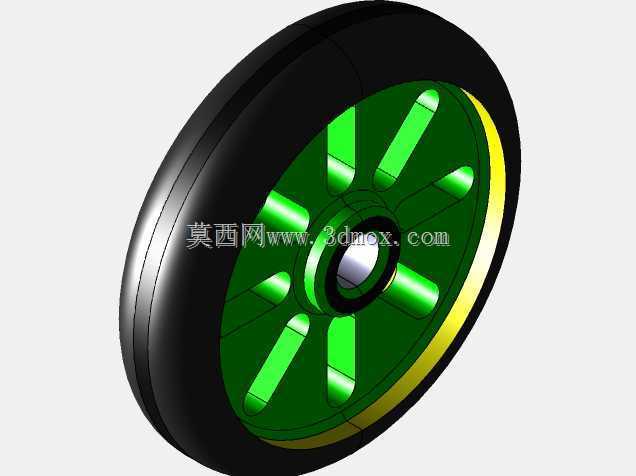

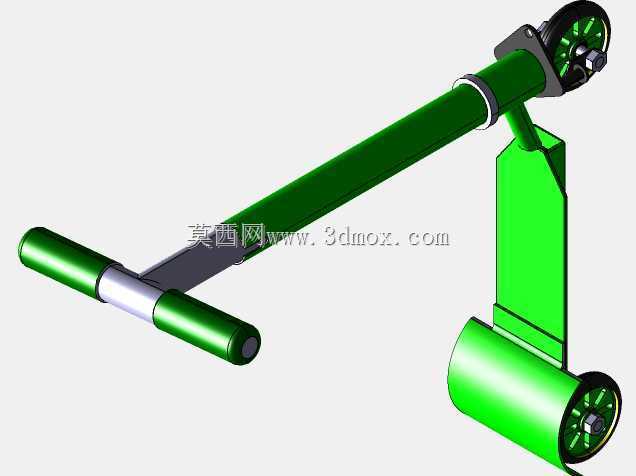

　　从功能特性来看，这套结构采用单主梁贯通式车架布局，主梁作为核心承载构件，一端连接单前轮转向与驱动结构，另一端通过分叉式支撑连接两个后轮，形成稳定的三点支撑结构，静态下的侧倾稳定角远大于两轮自行车，能够避免儿童骑行过程中因为重心偏移出现侧翻风险。轮组部分采用小直径实心轮结构，轮缘做了圆弧过渡处理，不会在骑行过程中卡入路面细小缝隙，同时轮毂与轮轴的配合采用间隙配合加轴端限位的结构，既保证轮组转动的顺滑度，也能避免儿童使用过程中轮组松脱掉落。转向结构与车架主梁做了角度限位设计，最大转向角度控制在安全范围内，避免转向角度过大导致的整车倾翻，同时转向阻尼做了适配调整，不会因为转向过于灵敏导致儿童操控失误。

　　设计思路上，首先确定的是整车的人机尺寸边界，针对目标年龄段儿童的平均腿长、坐高、手臂伸展范围，反推车架主梁的长度、轮组的安装位置、脚踏的布置高度，保证儿童坐在座椅上时，双脚能够自然接触脚踏，腿部蹬踏行程处于舒适发力区间，手臂握住车把时不需要过度前倾，保持自然放松的骑行姿态。结构拆分上，所有零部件都采用易装配的拆分设计，车架主梁与后轮支撑支架采用插接加紧固件固定的方式，不需要复杂的焊接工艺即可完成组装，既方便生产环节的批量装配，也便于后期运输过程中的拆分配套，降低包装体积。轮组的安装结构采用快拆式轴端固定，生产环节可以快速完成轮组与车架的装配，售后维护时也不需要复杂工具即可完成轮组的更换。

　　从安装边界与外形尺寸来看，整车长度控制在适配儿童操控的范围内，宽度以后轮外侧为最大宽度边界，保证能够顺利通过家庭入户门、小区步道闸机等常规狭窄通道，不会因为尺寸过宽导致通行受阻。车架主梁的离地高度做了合理控制，既保证通过小高度路面障碍时不会出现底盘剐蹭，也避免离地过高导致整车重心上移影响稳定性。所有外露的结构件都做了圆角钝化处理，不存在尖锐的棱角，避免儿童骑行过程中磕碰受伤。轮轴的伸出长度控制在安全范围内，轴端加装防护盖帽，不会出现外露的金属尖锐端。脚踏部分的表面做了防滑纹理设计，增加儿童鞋底与脚踏的摩擦力，避免蹬踏过程中出现打滑。

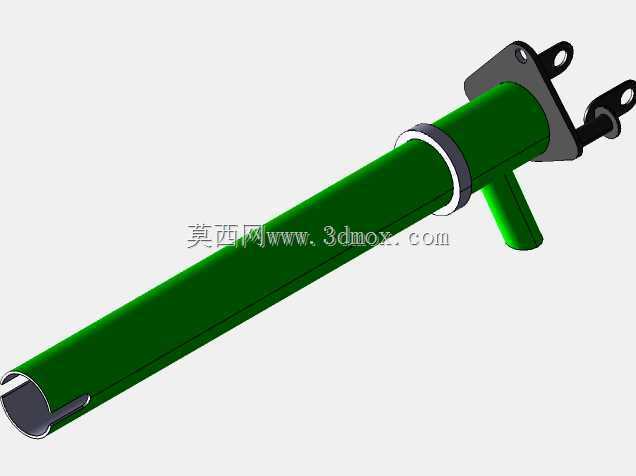

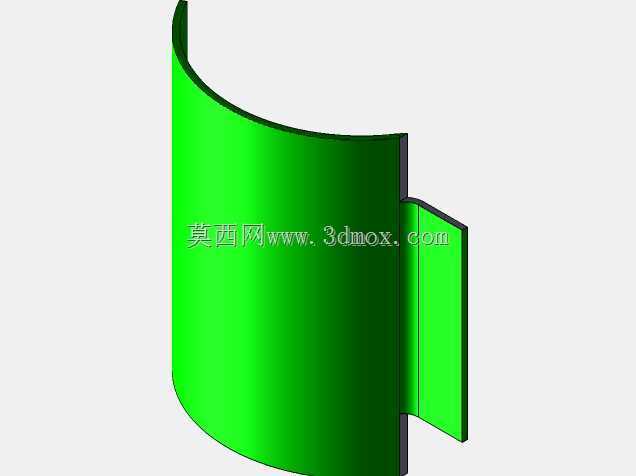

　　从结构强度的设计考量来看，车架主梁采用等截面管状结构，在保证足够抗弯、抗扭强度的前提下，尽可能降低结构自重，后轮支撑支架采用板式支撑结构，能够承受儿童骑行过程中后轮受到的垂直冲击与侧向力，轮组的辐条结构采用一体化设计，避免传统辐条轮可能出现的辐条松动、夹伤儿童手指的风险。整车的重心位置设计在三个轮组围成的三角形支撑区域的中心偏前位置，保证骑行过程中无论是直行还是转向，重心都不会超出支撑边界，进一步提升使用过程中的稳定性。转向部分的连接结构采用耐磨衬套，长期使用下不会因为磨损出现转向旷量，保证操控手感的一致性。
