电力变压器用玻尔板安装结构件

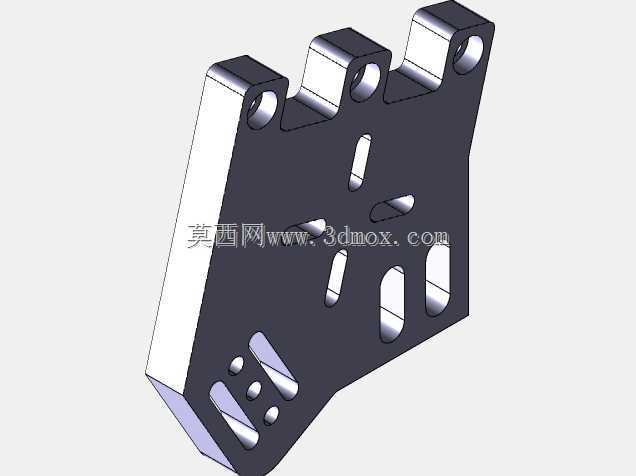

　　在电力输配系统的变压器装配环节，这类板件是绕组端部固定与引线排布的核心承载结构，日常运维中拆解过不少不同厂家的同类型构件，这款的结构设计在安装适配性上做了不少贴合现场工况的优化。先从实际安装场景来说，这类构件安装在变压器器身的上端部位置，一侧贴合绝缘端圈的平面，另一侧承接引线支架与分接开关的固定载荷，同时要兼顾绕组压紧后的轴向力传导，不能出现局部应力集中导致的板件形变，否则长期运行中会出现绝缘间隙偏移，引发放电隐患。从结构细节来看，板件主体采用冲压成型的钣金结构，边缘做了折弯翻边处理，翻边高度刚好匹配端圈的定位槽深度，安装时不需要额外做定位治具，直接卡入槽位就能完成初定位，三个沿翻边排布的通孔是主安装孔，

　　孔径适配常规的M10压紧螺栓，孔位的同轴度公差控制在0.1mm以内，避免螺栓穿装时出现别劲的情况，这点在批量装配时能节省不少对位调整的时间。板件平面上开设的多组长条形镂空与异形孔，并不是单纯的减重设计，长条形孔是引线的穿装通道，不同宽度的槽位对应不同线径的高压、低压引线，槽边做了倒钝处理，没有冲压毛刺，能避免穿线时划伤引线的绝缘层；几个圆形的小孔是辅助定位孔，用来固定引线的绝缘夹件，孔位的排布刚好避开引线的弯折半径区域，不会出现引线硬折导致的绝缘破损。板件的非安装侧做了斜切收边，这个结构是为了避让器身吊攀的安装位置，变压器整体器身吊装时，吊攀的连接座不会和板件发生干涉，之前接触过的部分老款同类型构件没有做这个避让结构，

　　吊装时经常需要临时打磨板件边角，既耽误装配进度，打磨后的金属碎屑掉落到绕组缝隙里还会留下绝缘隐患。从安装边界尺寸来看，板件的整体厚度适配10kV级电力变压器的端圈间距，翻边后的整体高度不会超出器身上端的安全绝缘距离，安装完成后板件平面到油箱盖的距离满足高压引线的对地绝缘间隙要求，不需要额外增加绝缘隔板。设计上还有个细节很贴合现场运维需求，板件的镂空区域没有做封闭的型腔，所有开孔都是贯通结构，变压器油循环时可以顺利穿过板件，不会在板件背面形成油流死区，避免局部过热导致的绝缘老化加速，同时贯通的结构也方便运维时检查内部引线的固定情况，不需要拆解整个板件就能观察到引线的绝缘状态。实际选型时要注意，

　　这类板件的安装孔位是和特定容量的变压器端圈匹配的，不同容量等级的器身端圈定位槽间距有差异，不能直接跨容量替换，另外板件表面的绝缘处理层厚度要均匀，翻边位置不能有涂层脱落，否则安装后和端圈接触的位置会出现局部电位差，长期运行容易产生局部放电。从结构强度校核的角度来说，板件的折弯处做了圆角过渡，圆角半径是板厚的1.5倍，能避免冲压时的应力开裂，同时在承受绕组轴向压紧力时，折弯位置的应力分布更均匀，不会出现长期受力后的疲劳形变，几个安装孔的位置都做了局部的压筋加强，虽然板件整体厚度不大，但压紧螺栓的预紧力施加后，孔位周围不会出现凹陷变形，能保证长期运行中压紧力的稳定传递。
