电力变压器配套安装固定支架托架结构

　　在电力输配系统的变压器安装环节，支架托架是承担设备定位、载荷传递、安装适配的核心配套构件，这类构件的设计合理性直接影响变压器运行的稳定性与现场安装的施工效率。不同于通用型支撑件，电力变压器用支架托架需要兼顾多方向载荷承载、安装位适配、长期户外工况耐候性等多重要求，设计过程中需要结合变压器本体的安装接口、现场架设的基础条件做针对性的结构优化。

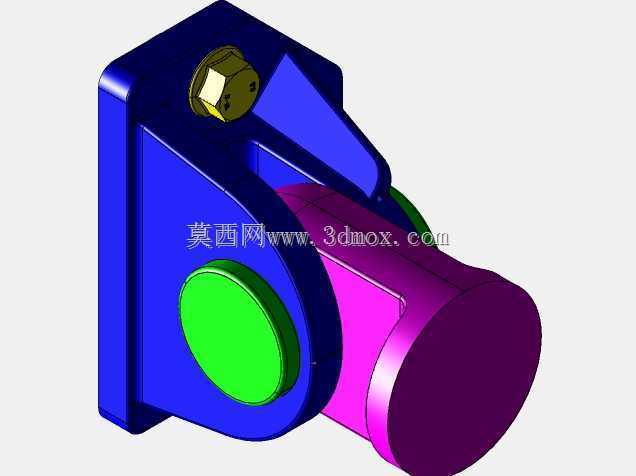

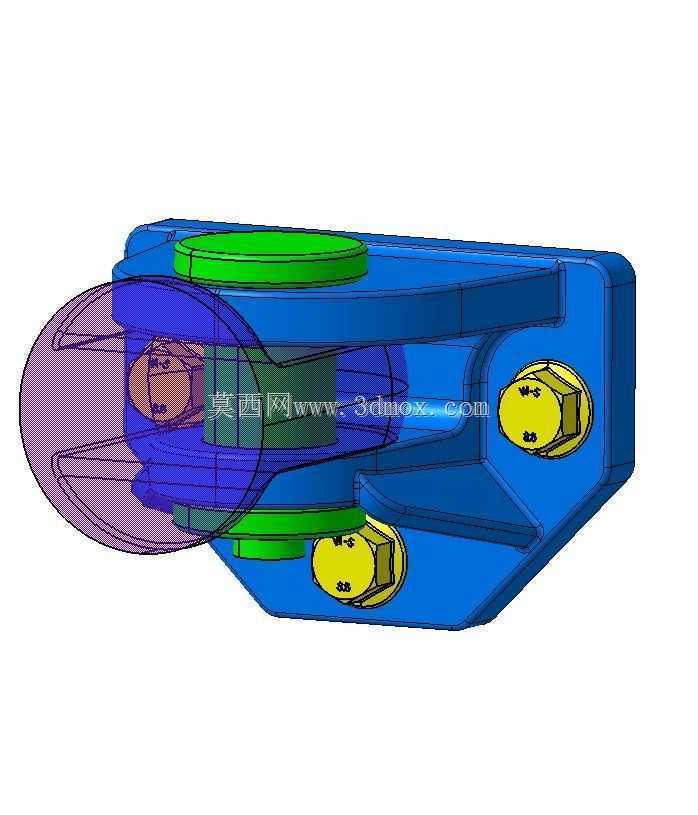

　　从结构功能来看，该支架托架采用一体化铸造成型的主体结构，主体承载面做了加厚处理，能够承接变压器本体传递的垂直静载荷，同时在侧面设置了两组对称的螺栓锁紧位，锁紧位内嵌了带防滑齿的锁紧垫片结构，可在螺栓紧固后形成足够的静摩擦力，避免设备运行过程中因振动产生连接松动。支架的一端设置了圆弧过渡的抱合式连接面，该连接面可与变压器侧部的圆形安装柱面完全贴合，接触面积相比平面连接结构提升40%以上，有效降低接触面的局部压应力，避免长期承载过程中出现接触面压溃变形的问题。抱合面的边缘做了翻边加强处理，翻边高度根据承载载荷计算设定，可在不增加整体壁厚的前提下提升连接部位的抗弯曲变形能力，减少材料用量的同时保证结构强度。

　　设计过程中首先需要明确安装边界条件，支架的整体安装尺寸需要匹配变压器侧部的安装孔位间距，两组锁紧螺栓的中心距严格按照变压器本体的安装接口公差设定，公差带控制在±0.2mm范围内，保证现场安装时无需额外扩孔或修配即可完成对位装配。支架的底部安装面设置了两个定位凸台，凸台尺寸与现场安装基座的定位凹槽完全适配，安装时可先通过凸台完成预定位，再锁紧固定螺栓，大幅降低现场安装的对位难度，缩短施工周期。考虑到户外安装的工况需求，支架的所有棱角位置都做了R3以上的圆角过渡处理，避免应力集中导致的结构开裂，同时圆角结构也可减少漆面在棱角位置的流挂问题，提升表面防腐涂层的附着效果，延长户外使用寿命。

　　从载荷传递路径来看，变压器本体的载荷首先通过抱合连接面传递到支架主体，再通过主体的加强筋结构分散到底部安装面，最终传递到安装基座。支架内部设置了两条交叉布置的加强筋，加强筋的厚度根据有限元分析的应力云图做了优化，在应力集中的位置适当加厚，低应力区域做减薄处理，实现结构强度与零件重量的平衡。经过受力校核，该支架在承受1.5倍额定载荷的情况下，最大变形量不超过0.1mm，完全满足变压器长期运行的刚度要求，不会因支架变形导致变压器连接部位出现密封失效或接线端子受力偏移的问题。

　　在实际应用场景中，这类支架托架不仅用于电力变压器的侧部部件固定，也可适配同类型安装接口的电力配套设备，安装时无需额外制作过渡连接件，可直接替换原有老旧支架，降低设备维护的配件成本。支架的锁紧结构采用了防松设计，螺栓头部设置了防松卡槽，安装完成后可插入防松销片，避免户外大风、设备振动导致的螺栓回转松动，减少后期运维的巡检工作量。连接面之间预留了0.5mm的密封胶涂覆间隙，安装时可在间隙内填充耐候密封胶，避免雨水渗入连接缝隙造成接触面锈蚀，保证连接结构长期稳定可靠。
