Catia基础操作教学演示简易结构件

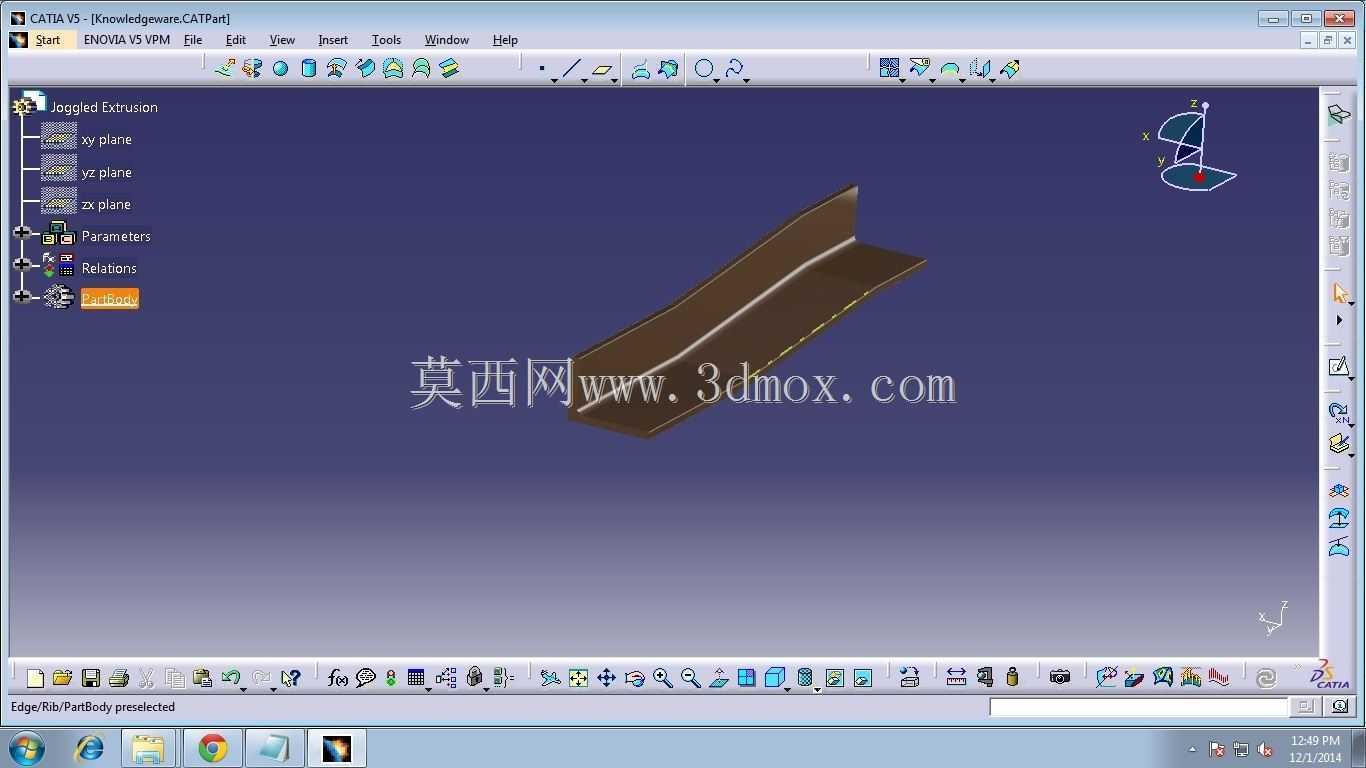

　　本次演示的简易弯折结构件，主要面向刚接触三维建模的工程人员，用于熟悉Catia软件基础操作逻辑，在电力设备配套结构件的设计入门阶段，这类练习构件能帮助设计人员快速掌握从草图绘制到特征生成的全流程操作。实际工程场景中，这类弯折板件常作为变压器设备内部的导流支撑辅件，安装在绕组端部与油箱侧壁之间，起到分隔绝缘间隙、引导冷却油流走向的作用，部分同形态构件也会用作接线端子的固定支架，承载小电流回路的接线排固定需求。从设计思路来看，这个构件的建模过程完全贴合常规结构件的设计逻辑，首先在yz平面绘制基础轮廓草图，通过约束控制弯折段的曲率半径与平直段的长度比例，避免后续生成实体时出现曲率突变导致的应力集中问题；草图完成后采用凸台特征生成基础板体，

　　板厚根据实际安装场景的绝缘距离要求设定，通常这类辅件的板厚控制在2mm到3mm之间，既保证足够的结构刚度，又不会过多占用油箱内部的有限空间。构件的弯折角度是设计中的核心参数，需要匹配变压器内部绕组的端部弧度，保证安装后与绕组外表面保留均匀的绝缘间隙，间隙值严格按照电压等级对应的绝缘规范设定，10kV电压等级下间隙不小于12mm，35kV等级下间隙不小于30mm，建模过程中可以通过测量工具实时校验弯折面与基准平面的距离，确保设计参数符合规范要求。安装边界方面，构件两端预留的平直段是主要的安装定位区域，平直段上会根据实际固定需求开设安装孔，孔位间距匹配油箱内壁预设的焊接螺柱位置，安装时通过螺母将构件固定在螺柱上，不需要额外焊接作业，

　　方便后期设备检修时的拆装更换。构件的表面没有设置多余的凸起或凹槽，一方面是减少建模过程中的特征数量，帮助入门人员理解基础特征的生成逻辑，另一方面实际生产中这类光滑表面的构件更不容易积留油污，在变压器长期运行过程中，能降低杂质堆积引发放电故障的风险。从建模操作的演示角度，这个构件涵盖了Catia软件最常用的几个基础操作：草图平面的选择、几何约束的添加、凸台特征的生成、视图方向的调整、测量工具的调用，刚接触软件的人员通过完成这个构件的建模，就能快速熟悉软件的操作界面布局，掌握基础的建模逻辑，为后续设计复杂的变压器结构件打下基础。实际工程应用中，这类简易结构件的设计不需要复杂的曲面造型，重点在于参数的精准控制，弯折段的曲率半径不能过小，

　　否则钣金加工时会出现板材开裂的问题，通常曲率半径不小于板材厚度的1.5倍；平直段的长度要足够覆盖安装螺柱的位置，同时预留出螺母拧紧的操作空间，避免安装时工具与相邻构件发生干涉。建模过程中还需要注意构件的拔模角度，虽然这类小尺寸辅件很多时候采用钣金折弯工艺加工，但如果采用注塑或铸造工艺生产绝缘材质的同形态构件，就需要在弯折面添加1度到1.5度的拔模斜度，方便生产时的脱模作业。很多入门设计人员在初次做这类构件时，容易忽略安装边界的校验，只关注构件本身的造型，导致设计完成后无法在设备内部完成装配，通过这个练习构件的建模训练，能让设计人员养成边建模边校验装配空间的习惯，在后续的实际项目设计中减少干涉问题的出现。另外，这个构件的建模过程也演示了特征树的管理逻辑，所有特征按生成顺序排列，每个特征的参数都可以后续编辑修改，当实际项目中需要调整构件的弯折角度或板厚时，只需要修改对应特征的参数就能快速完成模型更新，不需要重新绘制整个构件，这也是参数化建模在工程设计中的核心优势，能大幅提升设计迭代的效率。在变压器设备的设计流程中，这类小型辅件的设计占比不低，虽然单个构件的结构简单，但数量众多，每个构件的参数都需要匹配整体设备的布局，熟练掌握基础建模操作，能快速完成这类构件的设计工作，把更多精力放在核心的绕组、铁芯等部件的设计优化上。
