电力变压器用异形安装连接法兰支架

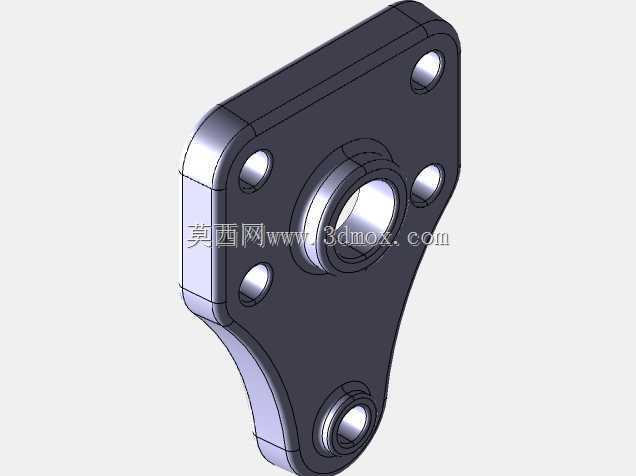

　　在电力输配系统的变压器组件装配环节，这类异形安装连接支架是承担部件定位、载荷传递与密封对接的核心结构件，日常多应用于油浸式电力变压器的油路外接组件固定、套管辅助支撑或者外置传感模块的安装基座场景，区别于标准圆形法兰，这类异形结构需要匹配变压器箱体的不规则外壁曲面，同时兼顾外接部件的安装角度与载荷受力要求。从结构设计逻辑来看，主体安装面采用带圆角的异形板状结构，避免直角应力集中，板厚根据承载的外接部件重量做了等强度优化，主对接凸台采用带内孔的翻边结构，内孔直径匹配外接管路或者轴类部件的配合公差，凸台高度根据密封件的压缩量预留，保证安装后密封面的贴合压力均匀，不会出现局部渗漏的问题。五个安装孔的位置并非均匀排布，

　　而是根据变压器箱体上的预埋焊接螺柱位置做了精准适配，其中靠近支架弧形延伸段的两个孔位做了沉孔处理，安装后螺栓头部不会突出支架表面，避免和外接部件产生运动干涉，同时沉孔深度严格控制在板厚的三分之二以内，不会削弱安装面的结构强度。支架向下延伸的弧形支臂是整个结构的受力优化重点，支臂的曲率根据受力方向做了变曲率设计，从主安装面到下端辅助安装孔的位置，截面厚度逐渐过渡，既保证支臂可以承受外接部件的径向载荷与振动冲击，又尽可能减少材料用量，降低整体重量。下端的小型凸台内孔与主凸台内孔存在固定的角度偏差，这个角度是根据外接管路的走向确定的，避免管路安装后出现过度弯折，减少油路的流阻损失。从安装边界来看，主安装面的平面度公差控制在0.1mm以内，

　　保证和箱体安装面贴合后没有缝隙，所有安装孔的位置度公差控制在0.2mm范围内，即使现场安装存在少量焊接位置偏差，也可以通过螺栓间隙完成适配，不需要二次扩孔修改。凸台的外圆与内孔的同轴度公差控制在0.05mm以内，保证外接部件安装后不会出现偏心，减少运行过程中的振动磨损。在实际使用场景中，这类支架需要承受变压器运行过程中的持续振动，以及外界温度变化带来的热胀冷缩应力，所以结构上在支臂和主安装面的衔接位置做了圆角过渡，圆角半径根据应力仿真结果确定，避免长期运行后出现应力疲劳裂纹。和标准法兰相比，这类异形支架不需要额外加装转接板，可以直接贴合变压器箱体的曲面外壁，减少了装配环节的零件数量，也降低了密封失效的风险。

　　建模过程中需要重点关注各个安装孔的相对位置、凸台的高度公差以及支臂的曲面曲率，所有的棱边都做了R0.5的倒角处理，避免安装过程中划伤操作人员或者损坏密封胶圈。主凸台的端面粗糙度要求达到Ra1.6，保证密封件安装后可以形成有效的密封面，其余非配合面的粗糙度达到Ra6.3即可，不需要额外的机加工处理，降低生产制造成本。在变压器的日常运维中，这类支架的结构可靠性直接影响外接部件的运行稳定性，如果支架出现变形或者安装孔开裂，会导致外接管路渗漏、部件移位等问题，严重时甚至会影响变压器的正常运行，所以设计阶段就通过有限元仿真对各个受力位置做了强度校核，在1.5倍额定载荷的工况下，最大应力值远低于材料的屈服强度，保证长期运行的结构可靠性。
