带集成飞轮的概念型涡轮机转子结构

　　在电力变压配套的动力转换单元设计场景中，涡轮转子是衔接能量输入与输出的核心旋转部件，这款带集成飞轮的概念转子，主要面向小功率电力变压系统的能量缓冲需求做前期结构验证，区别于常规分体式飞轮与转子的装配结构，设计阶段直接将飞轮储能结构与转子轮盘做一体化整合，省去了传统结构中飞轮与转子的连接键、锁紧螺母等配套连接件，从根源上减少了高速旋转工况下的连接松动风险，同时压缩了整套旋转组件的轴向安装尺寸。从实际功能逻辑来看，集成在转子内侧的轮盘式飞轮，能够在系统输入功率出现波动时，依靠自身旋转惯量储存或释放动能，平抑输出轴的转速波动，避免变压系统因为输入动力的瞬时扰动出现输出参数不稳的问题，适配对转速稳定性有一定要求的小型电力变送场景。

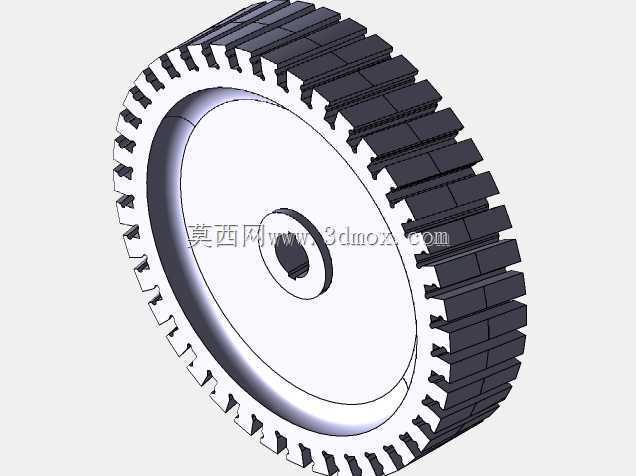

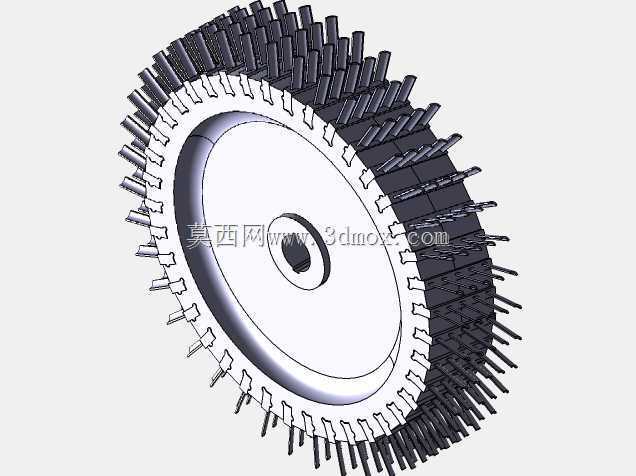

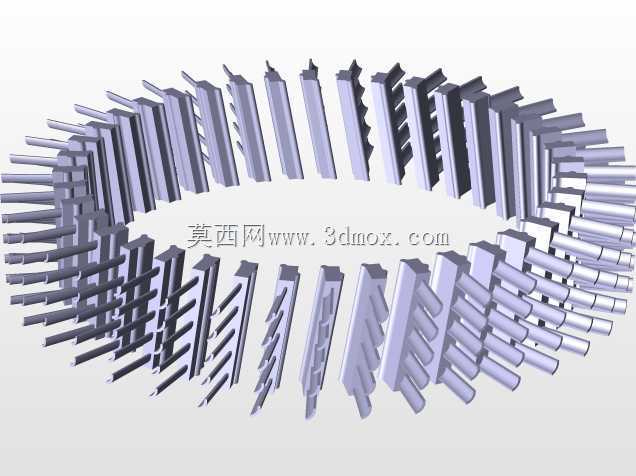

　　结构设计上，转子外缘沿周向均匀排布多组径向伸出的导叶结构，导叶型线采用等厚直叶片做初步概念验证，每支导叶的根部与轮缘采用圆弧过渡衔接，降低高速旋转时的根部应力集中系数，相邻导叶之间的流道宽度保持一致，保证气流或介质流经叶道时的通流截面均匀，减少不必要的流动损失。内侧集成的飞轮部分与转子轮盘为同基体结构，轮盘中心开设带定位缺口的轴孔，可直接与动力输出轴做周向定位配合，轴孔周边做局部加厚处理，抵消轴孔加工带来的结构强度削弱，轮盘从中心到外缘采用等强度变厚度设计，靠近轴孔位置厚度更大，向外缘延伸时厚度逐步收窄，在保证整体结构强度满足最高设计转速要求的前提下，尽可能降低转子整体的转动惯量冗余，减少启动阶段的动力损耗。安装边界方面，

　　这款概念转子的轴向总厚度控制在适配小型变压设备动力腔的尺寸范围内，转子最大外径与腔体内壁预留足够的安全间隙，避免高速旋转时出现碰擦风险，轴孔的直径尺寸匹配常规同功率等级的传动轴径，不需要额外做轴径适配改装即可完成初步装配。需要注意的是，这款结构属于概念阶段的粗略设计，导叶型线没有做复杂的气动优化，飞轮部分的惯量匹配也仅做了基础的尺寸预留，后续如果要投入实际应用，还需要结合具体的工况参数，对导叶的气动型线、轮盘的应力分布、飞轮的惯量匹配做进一步的仿真校核与结构优化，比如可以根据实际介质的流速、流向调整导叶的安装角与叶型曲率，根据系统需要的平抑能力调整飞轮部分的厚度与外径尺寸，根据实际工作转速做轮盘的超速强度试验验证，

　　确保结构在额定工况下长期运行的可靠性。另外，一体化的结构设计虽然减少了装配零件数量，但也对加工工艺提出了一定要求，整体结构如果采用一体铣削加工，需要注意多叶片加工时的刀具让刀问题，保证每支导叶的尺寸精度与位置度符合设计要求，如果采用铸造工艺做毛坯成型，需要注意控制叶片部分的铸造缺陷，避免夹渣、气孔等问题影响叶片的结构强度。
