开关电源钣金外壳结构设计

　　这款SMPS盒金属板是开关电源的核心承载壳体，属于电力电子设备里的钣金结构件，日常广泛应用在工业控制电源、通讯基站供电模块、工控机内置电源、小型电力转换装置这类场景中，作为开关电源电路、功率器件、散热组件的安装防护载体，承担着结构固定、电磁屏蔽、通风散热、外力防护的多重作用。从实际使用场景来看，这类钣金壳体需要适配不同功率等级的开关电源内部布局，既要给PCB板、变压器、功率管、滤波电容这些核心元器件留出足够的安装空间，还要兼顾外部安装的适配性，不管是导轨安装、螺丝固定安装还是嵌入式安装，都要在壳体上预留对应的安装位，避免现场装配时出现干涉。设计这类钣金壳体的时候，首先要考虑的是内部器件的排布边界，先梳理清楚所有内置元器件的外形尺寸、

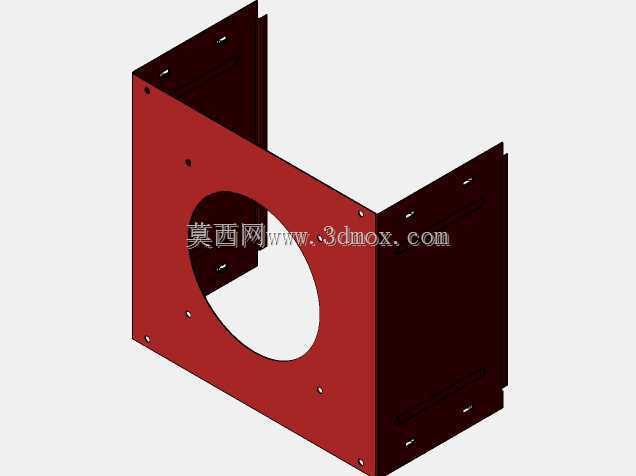

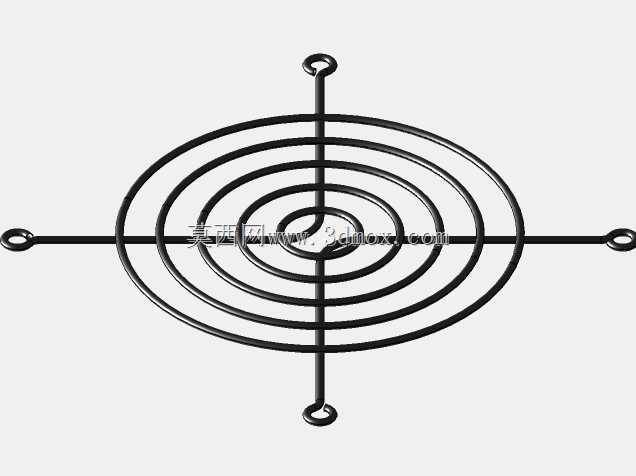

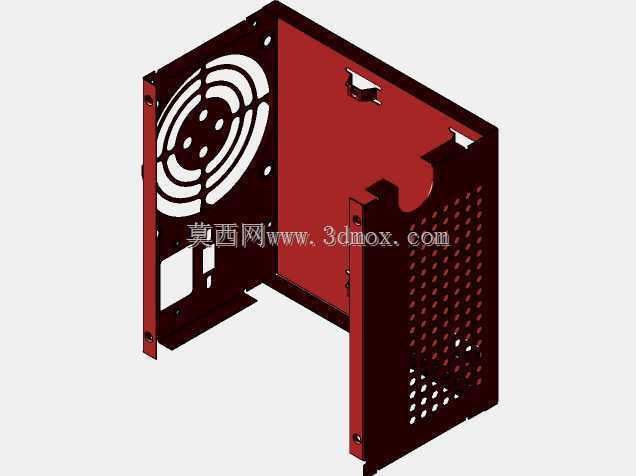

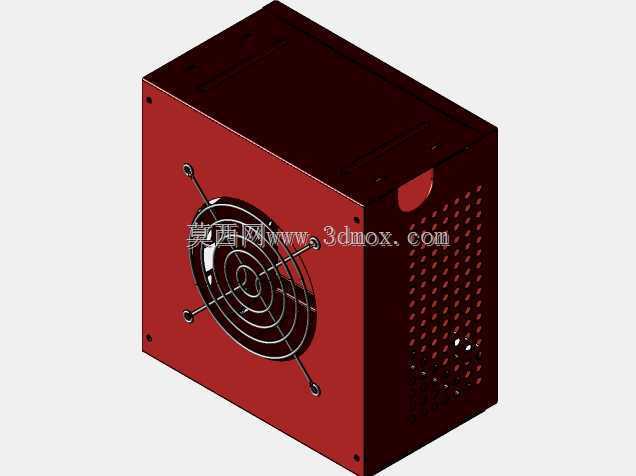

　　安装孔位、高压安全间距，尤其是功率器件和散热片的位置，要和壳体的通风孔位置对应上，保证风道顺畅。这款壳体的进风面设计了带防护网的风扇安装位，直接在钣金面上冲压出风扇固定的螺丝孔，防护网和壳体钣金做一体化的结构考量，既减少了额外配件的装配工序，也能避免异物进入壳体内部触碰带电部件，侧面的阵列式通风孔是按照散热风道的走向排布的，和正面风扇形成直通风道，能快速把内部功率器件工作产生的热量带出去，避免壳体内积热导致元器件寿命下降。钣金折弯的工艺性是设计时必须重点考量的，所有折弯边都预留了足够的折弯余量，折弯内角匹配常规钣金冲压的R角要求，避免折弯时出现开裂或者尺寸超差的问题，壳体的拼接边采用卡扣加自攻螺丝的固定方式，不需要额外的焊接工序，

　　既降低了加工成本，也方便后期运维的时候拆开壳体检修内部器件。壳体的安装边界要严格匹配常规开关电源的安装尺寸规范，外部的安装孔位间距、壳体整体的长宽高尺寸，都要适配市面上标准的电源安装仓尺寸，保证用户替换旧壳体或者装配新电源的时候不需要额外改孔。壳体表面做了喷塑处理，红色的喷塑层既可以起到防锈防腐蚀的作用，也能在多设备排布的机柜里快速识别电源模块，同时喷塑层的绝缘特性也能避免壳体意外带电时的安全隐患。在结构强度方面，壳体的折弯边做了翻边加强处理，即使是薄钣金加工，也能保证壳体在搬运、装配过程中不会出现明显的形变，避免挤压内部的PCB板导致元器件虚焊或者引脚断裂。电磁屏蔽的需求也融入到了钣金设计里，壳体拼接处的缝隙控制在合理范围内，

　　通风孔的孔径大小也兼顾了通风量和电磁屏蔽的要求，避免开关电源工作时产生的电磁干扰外泄影响周边其他电子设备，同时也能阻挡外界的电磁干扰影响电源本身的工作稳定性。设计过程中还要考虑装配的工序逻辑，所有的开孔、压铆螺母柱都在钣金冲压阶段一次性完成，工人装配的时候只需要依次固定内部器件、安装风扇、扣合上下盖拧上螺丝即可，不需要额外的钻孔、攻丝工序，能有效提升装配效率，降低生产过程中的人工成本。另外壳体上预留的出线孔位置，匹配常规电源的输入输出线径，同时预留了压线板的安装位，避免线缆拉扯时把内部接线端子扯松，提升设备使用的可靠性。
