车床三爪卡盘Inventor三维结构模型

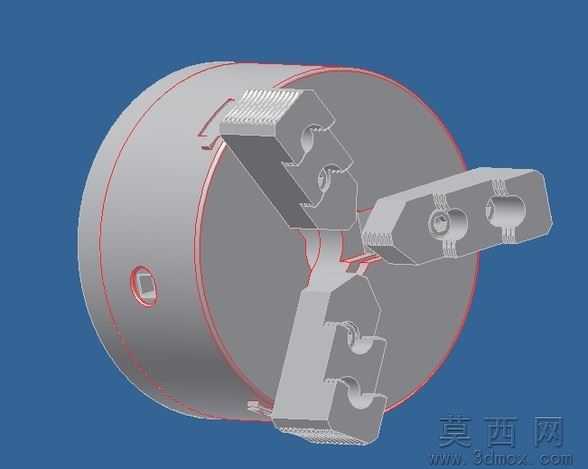

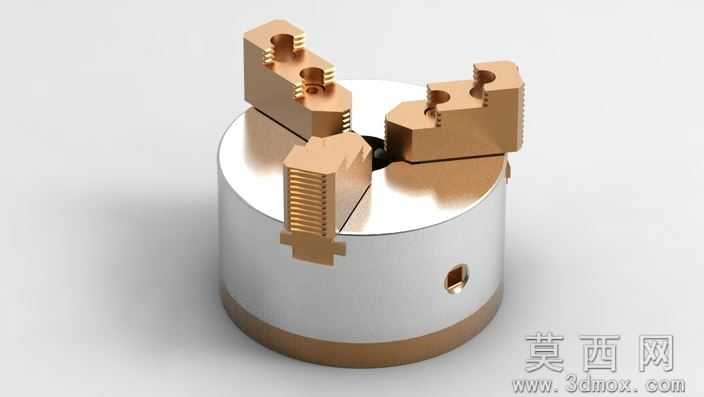

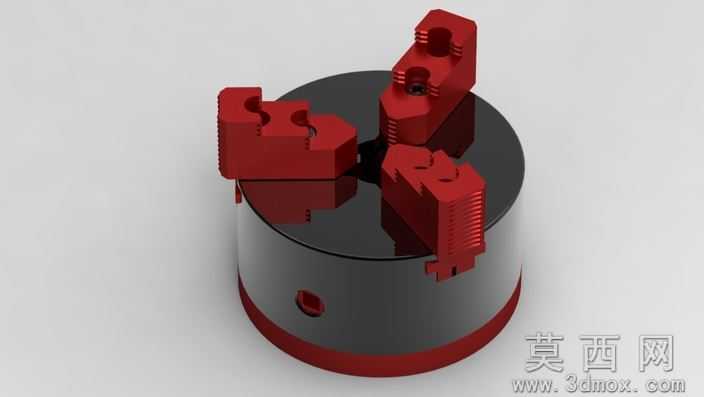

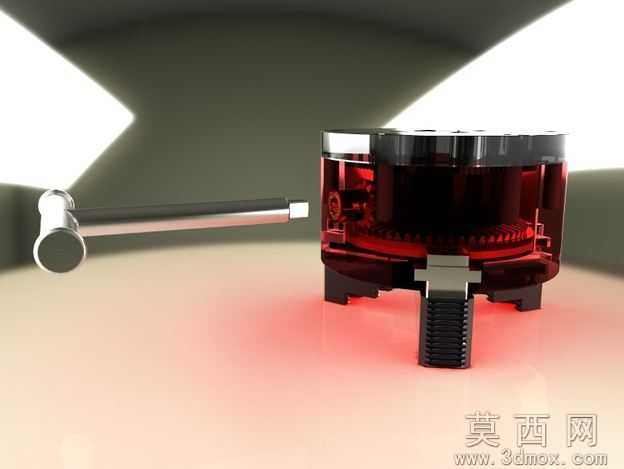

本模型为车床配套使用的三爪自定心卡盘三维结构模型，采用Autodesk Inventor2008版本完成全参数化建模，整体建模过程严格遵循机械加工行业的卡盘实际尺寸规范，完整还原了三爪卡盘的全部核心结构。模型主体包含盘体、三个可同步径向移动的活动卡爪、卡爪驱动机构、端面定位孔、锁紧定位结构等核心部件，建模过程中对卡爪表面的防滑齿纹、盘体侧面的扳手孔、卡爪上的安装定位槽等细节特征都做了精细化还原，未对结构做过度简化，能够清晰展示三爪卡盘的自定心装夹工作原理。材质渲染阶段，对盘体部分赋予了调质合金钢材质效果，还原了金属件经表面氧化处理后的哑光灰质感，对卡爪的齿面部分做了细微的粗糙度区分，模拟高频使用后的轻微磨损质感，背景采用简洁的深蓝色调突出模型主体结构，搭配边缘的红色轮廓线强化结构边界辨识度，让整体展示效果清晰直观。设计思路上，建模初期先梳理三爪卡盘的工作逻辑：通过扳手转动小锥齿轮带动盘体内的大锥齿轮转动，大锥齿轮背面的平面螺纹驱动三个卡爪同步向心或离心移动，实现工件的自动定心装夹，因此建模时优先完成盘体内部的螺纹传动结构搭建，再依次装配三个卡爪，保证三个卡爪的行程参数完全一致，还原其自定心的功能特性。模型中所有配合关系都按照实际装配约束设置，可直接用于机床装夹机构的运动仿真演示，也可作为车床配套工装设计的参考素材，帮助机械设计从业者快速理解三爪卡盘的内部构造与装夹原理，也可用于机床相关的教学演示场景，直观展示通用车床夹具的结构特点。
