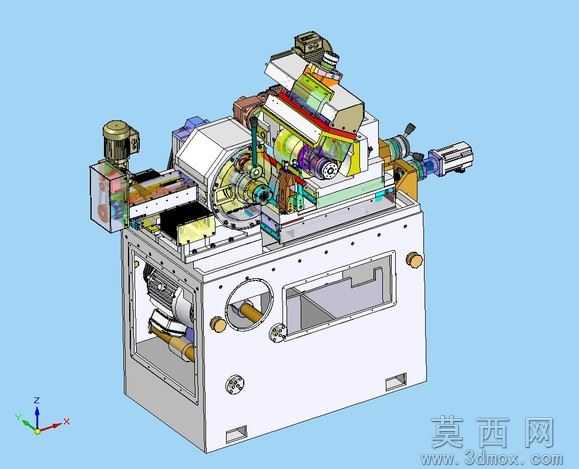

高精度无心磨床全套三维结构设计模型

本无心磨床三维模型采用自顶向下的参数化建模流程搭建，首先依据无心磨削工艺的核心布局要求，完成整体机架、磨削主轴组件、导轮调节机构、工件托架、进给传动单元、冷却防护系统的基准坐标系定位，再逐一对各子装配体进行零件级特征建模，所有配合尺寸均参照通用无心磨床的行业设计规范设定，保证各运动部件的装配间隙、行程范围符合实际加工需求，建模过程中对关键传动部位做了干涉检查，排除了结构运动冲突问题。

参数设计层面，模型完整还原了无心磨床的核心调节参数，包含导轮的倾角调节范围、砂轮进给的行程参数、工件托架的高度调节区间、主轴转速适配的安装接口尺寸，所有零件的壁厚、安装孔位、紧固件规格均按照机械设计标准设定，可直接作为同类型设备改型设计的参数参考基准。

渲染材质部分，模型对不同部件做了区分化材质赋予：床身底座采用铸铁哑光材质还原机床厚重的质感，磨削砂轮、导轮采用对应磨具的颗粒质感材质，传动丝杠、导轨等运动部件赋予金属镀铬光泽材质，操作手柄、防护盖板采用工程塑料材质，冷却管路采用半透明软管材质，整体渲染效果清晰区分各功能部件，结构辨识度高。

结构原理上，模型完整呈现无心磨床的核心工作逻辑：无需工件顶尖定位，依靠托板支撑工件，通过高速旋转的磨削砂轮完成外圆磨削作业，可调角度的导轮带动工件旋转实现圆周进给，各调节机构可适配不同直径、不同长度的圆柱类工件加工，模型完整展示了砂轮修整装置、进给驱动单元、润滑管路布局的实际结构，清晰呈现设备的运行原理。

软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，无需额外格式转换即可直接打开编辑，支持后续的工程图导出、运动仿真、有限元分析等二次开发操作，适配不同设计人员的软件使用习惯。

研发教学应用层面，该模型可作为机床设计研发阶段的方案验证载体，帮助设计人员快速完成结构优化、布局调整，缩短设备研发周期；同时可作为机械制造专业、数控加工专业的教学演示素材，帮助学生直观理解无心磨床的内部结构、磨削工艺原理，也可用于企业新员工的设备结构培训，辅助讲解设备操作、维护保养的相关要点，具备较高的工程实用价值与教学参考价值。
