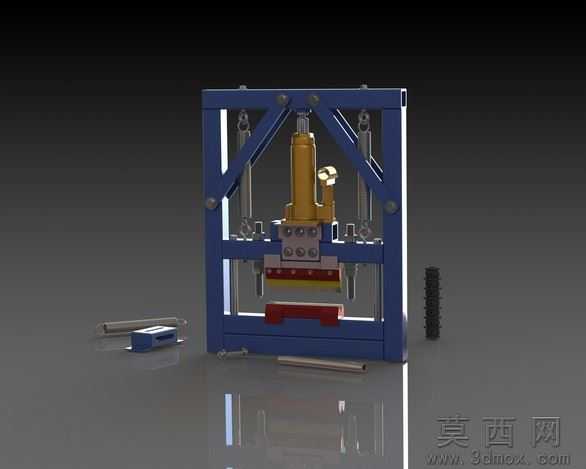

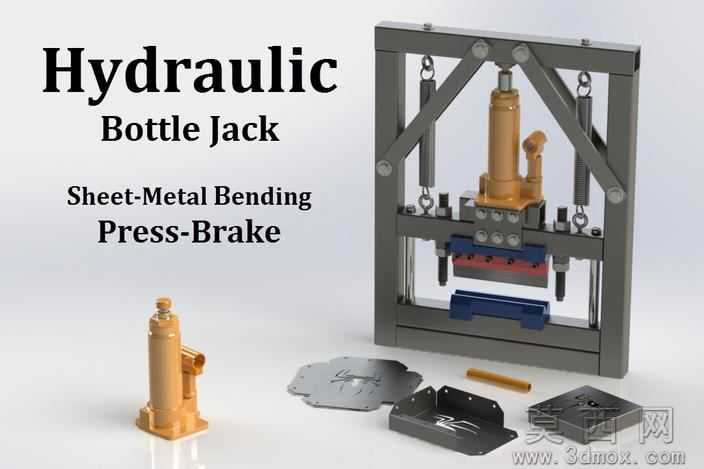

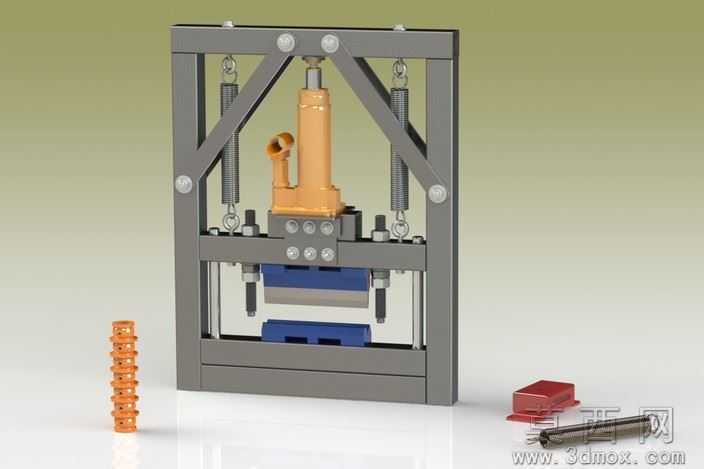

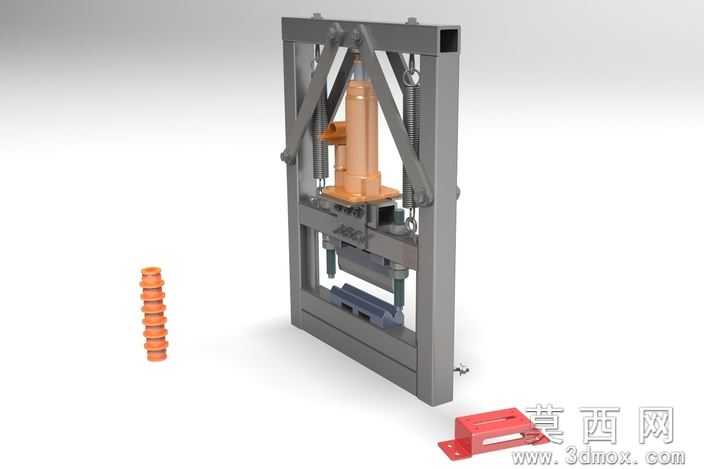

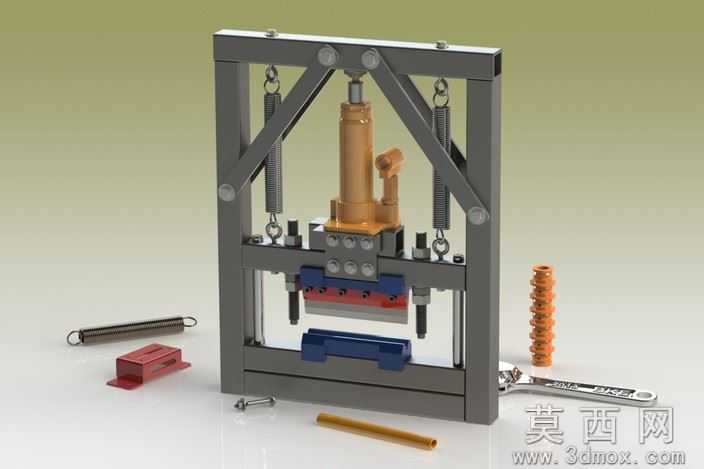

金属板迷你车间折弯机SolidWorks设计模型

本模型为面向小型金属加工场景设计的迷你车间折弯机，采用SolidWorks2012版本完成全参数化建模，建模过程遵循自底向上的装配设计逻辑：首先完成液压油缸、复位弹簧、上下折弯模座、导向立柱、斜撑加固机架等单个零件的特征建模，通过拉伸、切除、扫描等基础特征构建零件基体，再添加倒角、圆角、螺纹孔等细节特征还原零件加工属性，最后通过同轴、重合、平行等标准配合完成整机装配，同时添加弹簧压缩、模座升降的限位配合模拟真实运动行程，确保装配体无干涉、运动逻辑符合实际设备运行规律。参数设计层面，该设备适配0.090英寸厚度的金属薄板折弯作业，模座开合行程匹配小型工件折弯需求，机架采用方管焊接结构的等比例缩小设计，两侧斜撑结构经过受力校核可抵消折弯过程的侧向力矩，复位弹簧参数匹配模座回程拉力需求，液压油缸选型适配30美元级DIY套件的通用尺寸，同时预留4°和6°折弯角度的调节限位结构，可满足小型原型件的多规格折弯需求。渲染材质方面，模型在Visualize渲染环境中完成材质赋予：机架部分赋予哑光灰色钢材材质模拟焊接方管的表面质感，液压油缸赋予橙黄色烤漆金属材质还原工业液压件的外观特征，上下折弯模具赋予淬硬钢的高反光金属材质，复位弹簧、紧固件赋予镀锌亮面金属材质，操作手柄、配套扳手赋予镀铬金属材质，工作台面赋予磨砂金属质感，同时添加柔和的环境光与定向补光，还原车间真实光照效果，清晰呈现各部件的结构层次与材质差异。结构原理上，该迷你折弯机采用液压驱动的折弯逻辑：手动操作液压油缸的压杆驱动油缸活塞杆伸出，带动上模座沿两侧导向立柱垂直下行，配合固定在下模座的折弯下模对放置在工位上的金属薄板施加压力完成折弯作业，折弯完成后泄压，两侧对称布置的拉伸复位弹簧拉动上模座回程复位，机架两侧的斜向加强筋提升整体框架的结构刚性，避免折弯过程中机架变形影响折弯精度，整体结构紧凑、操作便捷，适配个人DIY、小型工坊的薄板加工场景。软件兼容层面，模型除原生SolidWorks2012格式外，还导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证结构，STEP/IGES格式可用于后续的工程图导出、有限元受力分析、二次结构优化等工作，无需担心版本兼容或格式转换的特征丢失问题。研发教学应用层面，该模型可作为职业院校机械设计、钣金加工课程的教学案例，帮助学生理解折弯设备的传动逻辑、钣金折弯的工艺原理、小型机架的结构加固设计思路，也可作为DIY工坊、个人创客开发小型金属加工设备的参考原型，通过参数调整可快速衍生出适配不同折弯厚度、不同折弯角度的定制化折弯机结构，同时也可用于液压传动、工装夹具设计相关的课程设计、毕业设计的参考素材，帮助学习者快速掌握小型加工设备的全流程设计方法。
