电力变压器用三角支撑角杆结构设计

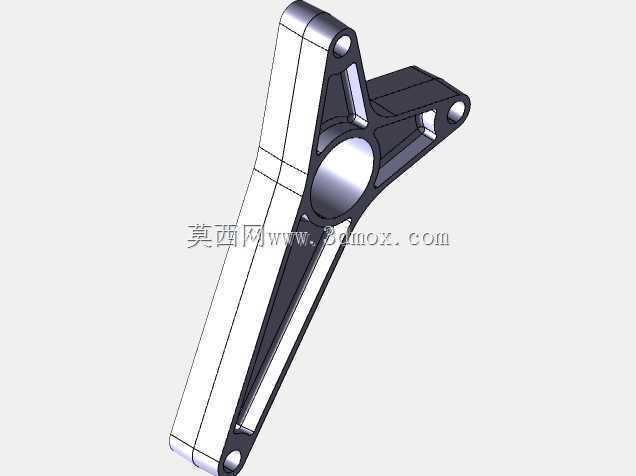

　　在电力输配网络的变压器装配环节中，这类三角构型的角杆是承担局部载荷传递、构件位置固定的核心受力连接件，常被布置在变压器器身与外部支架、冷却组件挂装结构、接线端子支撑框架的衔接位置，替代传统直杆支撑件解决多方向受力下的结构失稳问题。不同于常规的直板支撑，该角杆采用非对称三角布局，三个端点分别设置同轴度要求较高的安装孔位，中间区域的大直径轴孔用于穿装铰接销轴或固定转轴，实现支撑结构与活动构件的转动配合，另外两个端部的小孔则通过螺栓与相邻构件完成刚性锁固，三个连接点形成稳定的受力三角区，可同时承受来自垂直方向的设备自重载荷、水平方向的风载扰动以及设备运行过程中产生的微幅振动载荷，避免支撑结构在长期交变载荷下出现疲劳断裂。从设计逻辑来看，

　　该角杆在建模阶段就充分考虑了受力路径的优化，主体筋条沿着三个安装孔的连线方向布置，筋条厚度根据不同位置的弯矩分布做渐变处理：靠近中间大轴孔的区域筋条厚度最大，向两个端部安装孔延伸时逐步收窄，既保证了最大受力位置的结构强度，又尽可能减少了非必要的材料堆砌，降低零件自身重量。零件的外形轮廓没有多余的突出结构，所有棱边都做了圆角过渡处理，避免高压电场环境下的尖端放电问题，这也是电力设备配件区别于普通机械连接件的核心设计要点——除了满足机械性能要求，还要适配高压作业场景下的绝缘安全距离要求，避免棱角位置引发电场畸变。安装边界方面，中间大轴孔的孔径与配套销轴采用间隙配合，装配时可预留0.1-0.2mm的调整余量，

　　方便现场安装时抵消构件的加工误差；两个端部安装孔的孔位中心距严格按照变压器支架的安装孔位公差设计，孔位偏差控制在±0.05mm以内，保证装配时无需额外扩孔即可完成螺栓穿装。零件的主体截面采用工字型与实心结构结合的形式，在筋条的非受力侧面做了局部挖空处理，进一步降低零件重量，同时挖空区域的边缘都设置了加强翻边，避免挖空后出现局部刚度不足的问题。实际应用中，这类角杆不仅用于电力变压器的外部支撑，在同类型的高压配电设备、箱式变电站的内部构件固定中也可通用，只要安装孔位的中心距、载荷等级匹配，就可以直接替换使用。建模过程中需要重点关注三个安装孔的轴线平行度要求，所有孔位的轴线都需要保持在同一平面内，平行度公差控制在0.03mm以内，

　　否则装配时会出现螺栓别劲、销轴卡滞的问题，长期运行下会产生额外的附加应力，加速零件的疲劳损坏。另外，零件与相邻构件贴合的安装面都做了平面度处理，平面度公差不大于0.02mm，保证螺栓锁紧后结合面完全贴合，避免出现局部间隙导致的连接松动。考虑到户外电力设备的运行环境，该角杆的结构设计也预留了防腐处理的工艺余量，所有表面的粗糙度要求统一控制在Ra6.3，既满足热镀锌或喷塑处理的附着要求，又不会因为过高的粗糙度要求增加不必要的加工成本。在受力校核环节，该结构可承受的最大垂直载荷不低于15kN，水平方向抗剪切载荷不低于8kN，完全覆盖10kV-35kV等级电力变压器外挂组件的支撑载荷需求，在极端大风、设备短路冲击等工况下也不会出现结构变形或断裂。不同于焊接成型的支撑构件，该角杆为整体铸造成型后再做机加工处理，整体结构没有焊缝，避免了焊缝位置的应力集中问题，长期运行下的结构可靠性远高于焊接组合件。
