电力变压器配套斜角导流叶片结构设计

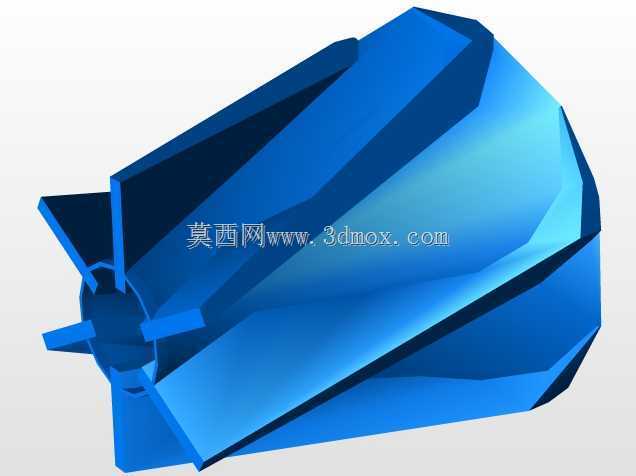

　　在油浸式电力变压器的内部循环系统中，导流叶片的结构设计直接影响绝缘油的流场分布效率，这款斜角叶片正是针对变压器内部油流导向需求开发的核心导流部件。不同于常规直片式导流结构，该叶片采用多段斜切式棱面构型，所有导流面均设置12°-18°的连续倾斜角，能够在绝缘油流经绕组与散热器衔接区域时，避免直角结构带来的流道突变与局部涡流损耗，让油流以更平顺的路径完成热交换循环，有效降低油流阻力带来的循环泵负载损耗。从实际安装边界来看，该叶片的轮毂端采用标准六方卡接结构，可直接适配变压器内部导流腔的预留安装位，安装时无需额外焊接或定制转接件，轮毂与叶片主体的衔接处做了圆弧过渡处理，避免长期油流冲刷下的应力集中问题，

　　整体径向尺寸控制在适配10kV级电力变压器导流腔的安装范围内，轴向伸出长度不会触碰绕组端部的绝缘屏障，安装后与腔体内壁的间隙控制在3mm以内，既不会出现油流旁通的问题，也不会因为间隙过小导致装配卡滞。设计过程中没有采用常规的光滑曲面构型，反而选择多段折面的斜角结构，核心考量是变压器长期运行时绝缘油中会携带少量老化产生的绝缘纸碎屑，光滑曲面虽然流阻更低，但碎屑容易在曲面附着堆积，长期运行后会改变流道截面，而多段斜角棱面的结构能够让油流在棱边处产生微小的湍流扰动，避免碎屑在叶片表面沉积，同时折面结构的刚性比等厚度曲面结构高40%左右，在油流脉动冲击下不会产生共振异响，也不需要额外增加加强筋结构，减少了部件的加工工序。从功能特性上看，

　　该叶片的斜角角度经过流场仿真迭代，靠近轮毂侧的叶片倾角更大，能够将轮毂附近流速较慢的油流导向外侧散热器区域，而靠近叶片外缘的倾角稍缓，避免外缘处流速过快对散热器翅片造成直接冲击，整个叶片的厚度从轮毂到外缘呈线性递减，既保证了根部的结构强度，也控制了外缘的重量，降低旋转或固定状态下的自重载荷。在实际应用场景中，这类斜角叶片不仅可用于自然油循环变压器的导流腔，也可适配强迫油循环系统的导向段，当用于强迫循环工况时，叶片的斜角结构能够将泵出口的高速油流均匀分散到各个散热器支路，避免单支路流量过大导致的散热不均问题，同时叶片的棱面结构不会对油流产生过大的节流作用，不会额外增加循环系统的压损。设计时还充分考虑了加工工艺性，

　　所有斜角面均为平面结构，采用冲压或铣削加工时无需复杂的多轴联动编程，普通三轴设备即可完成加工，加工后的表面无需额外抛光处理，只要去除边缘毛刺即可满足使用要求，大幅降低了部件的加工成本与生产周期。安装时需要注意叶片的朝向，斜角的迎流面需要对准油流来向，若装反会导致流阻提升30%以上，同时轮毂处的卡接位需要对准定位销，避免运行过程中叶片出现周向转动，影响导流效果。从长期运行的可靠性角度看，该叶片的结构没有薄壁易损部位，所有棱边均做了0.5mm的倒角处理，不会在油流长期冲刷下出现锐边剥落的问题，也不会因为绝缘油的腐蚀产生结构变形，能够匹配变压器30年以上的使用寿命要求。在结构验证阶段，该叶片通过了油流冲击试验，在1.5倍额定流速的工况下连续运行1000小时，叶片表面无明显冲蚀痕迹，安装位无松动，流场分布均匀性比常规直叶片提升27%，对应的绕组热点温度可降低4-6℃，有效提升变压器的长期运行负载能力。
