电力变压器用花键传动支柱结构件

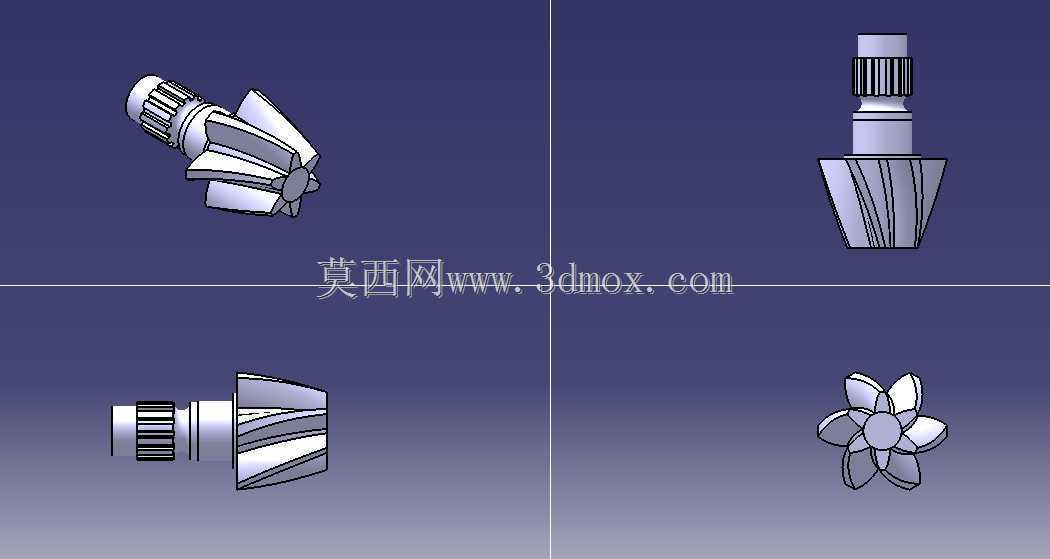

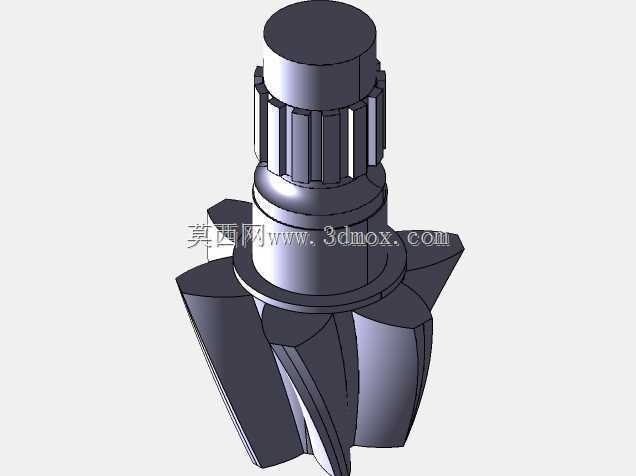

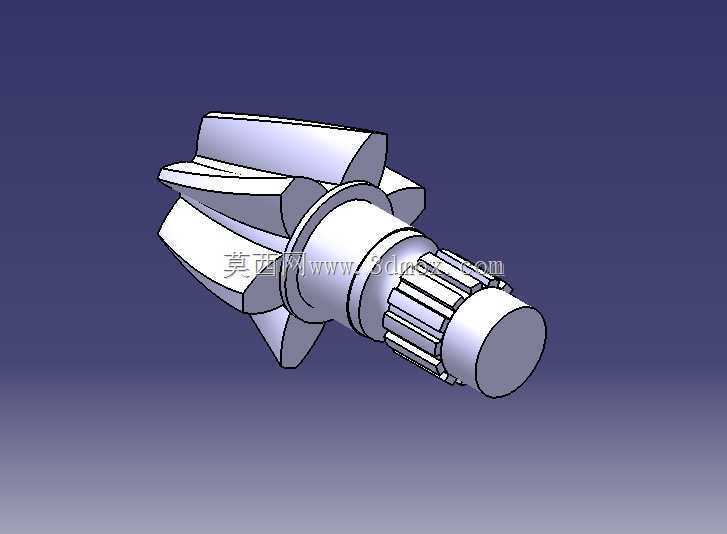

　　该零件应用于油浸式电力变压器的有载分接开关驱动机构内，承担分接开关动触头的传动支撑与行程导向作用，在变压器调压作业中，配合驱动凸轮完成触头的精准换位，保障调压过程中触头接触压力稳定、换位行程无卡滞，避免调压过程中出现拉弧、接触不良等故障，直接影响变压器带载调压的可靠性与运行寿命。零件整体采用阶梯轴式集成结构，一端设置螺旋齿式传动啮合段，与驱动机构的输出齿轮啮合，接收驱动端的旋转扭矩，齿形采用渐开线短齿设计，啮合重合度控制在1.2-1.4区间，既保证传动过程中的扭矩传递效率，又能在机构过载时通过齿面微量滑移实现过载保护，避免刚性冲击损坏分接开关内部的绝缘构件。中间段为圆柱支撑轴颈，与机构箱体内部的自润滑铜套配合，

　　轴颈表面粗糙度控制在Ra0.8以内，圆柱度公差不超过0.005mm，保障轴件旋转过程中的同轴度，减少长期运行后的偏磨损耗，支撑段的轴肩位置设置退刀槽与圆角过渡，圆角半径取轴径的0.1倍，有效降低轴件变径位置的应力集中系数，满足变压器30年设计寿命内的交变载荷疲劳强度要求。靠近输出端的位置设置矩形花键连接段，花键齿数为10，采用小径定心结构，定心精度达到IT6级，与分接开关的动触头支架内花键配合，传递旋转扭矩的同时，保证动触头的换位角度误差不超过±0.5°，避免触头错位导致的接触电阻超标。花键段末端设置圆柱定位轴头，与支架端部的定位孔配合，限制轴件的轴向窜动量，窜动间隙控制在0.1-0.2mm之间，既补偿温度变化带来的零件热胀冷缩量，

　　又避免轴向窜动导致的触头接触位置偏移。零件上集成的凸轮凸起结构，与机构内部的行程限位开关配合，在分接开关完成档位切换后触发限位信号，切断驱动电机的供电回路，凸轮的型线采用等加速等减速运动曲线设计，保证触发过程平缓无冲击，避免限位开关因长期刚性撞击出现触点松动、失效问题。设计过程中，首先根据分接开关的额定驱动扭矩计算轴件各段的最小轴径，结合机构内部的安装空间确定各段的长度尺寸，整体安装边界控制为轴向总长128mm，最大回转直径42mm，可直接适配现有主流10kV-35kV等级有载分接开关的安装腔体，无需对原有箱体结构进行改造。建模阶段对齿形、花键、凸轮型线均采用参数化建模方式，可根据不同调压档位的行程要求快速调整凸轮升程、齿形参数，

　　缩短同系列零件的设计迭代周期。结构设计时充分考虑零件的加工工艺性，所有机加工面均设置合理的退刀结构，轴件整体采用调质处理后表面淬火的工艺路线，支撑轴颈与花键表面硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性，螺旋齿与凸轮位置的锐边均做0.2mm倒钝处理，避免装配过程中划伤绝缘构件与密封件。在装配适配性上，该零件的支撑轴颈与铜套的配合间隙取0.02-0.04mm，花键配合的侧隙控制在0.03-0.05mm，既保证装配过程的顺畅性，又能在-40℃到105℃的变压器运行温度区间内，不会因材料热膨胀系数差异出现卡滞问题。零件的动平衡精度等级取G6.3，满足驱动机构每分钟15转的运行转速要求，避免长期运行出现振动导致的紧固件松动问题。
