双拐带齿轮轴端曲轴传动构件

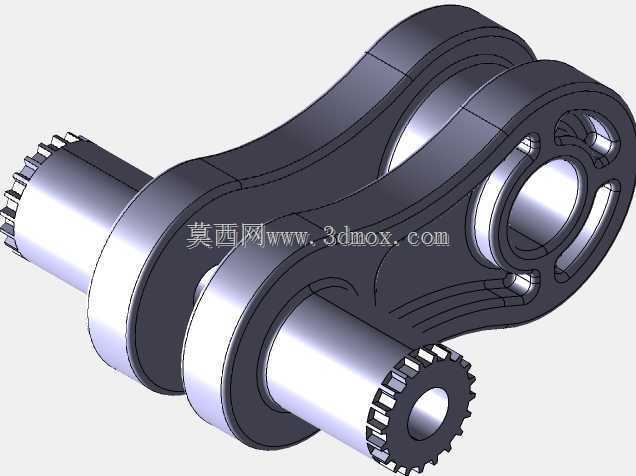

　　在往复式动力转换设备的传动链路里，这类双拐结构曲轴承担着把直线往复运动转化为旋转扭矩的核心作用，常见于小型内燃机、往复泵、压缩机以及部分特种传动装置的动力输出端，是整套设备里承受交变载荷最多的核心受力件。从结构细节来看，该曲轴采用双偏心曲柄臂布局，两个主轴颈保持同轴度设计，输出端集成了外花键齿轮结构，可直接与配套的传动齿轮啮合，省去额外的联轴器连接环节，能有效压缩传动总成的轴向安装空间，适配结构紧凑的小型动力单元布局。设计阶段首先要敲定的是曲柄偏心距，这个参数直接决定了配套活塞或者柱塞的行程长度，偏心距的公差需要控制在微米级，否则会导致往复件运行到上下止点时出现撞缸或者行程不足的问题，同时两个曲柄臂之间的夹角精度，

　　会直接影响动力输出的平顺性，夹角偏差过大会带来额外的周期性振动，加速整套传动系统的轴承磨损。主轴颈与曲柄臂的过渡位置采用了大圆角过渡设计，这是为了降低应力集中系数，毕竟曲轴在运行过程中，曲柄臂和轴颈的连接位置是交变弯曲应力和扭转应力的叠加区域，很多曲轴的疲劳断裂失效都出现在这个过渡位置，圆角的粗糙度也需要严格控制，不能有加工刀痕残留，否则会成为疲劳裂纹的起始点。两端的轴颈需要和滑动轴承或者滚动轴承配合，所以轴颈的圆柱度、表面硬度都有明确要求，通常会做表面淬火处理提升耐磨性能，避免长期运行后轴颈磨损失圆导致运行间隙变大、传动噪音升高。输出端的齿轮采用渐开线齿形，和轴身一体化加工，相比键连接的装配齿轮，一体化结构能承受更大的冲击载荷，

　　不会出现键槽剪切失效的问题，齿轮的齿向误差、齿形误差都需要匹配啮合齿轮的精度等级，保证传动过程中齿面接触均匀，避免局部偏载导致断齿。安装边界上，两个主轴颈的中心距就是整套曲轴的安装定位基准，安装时需要保证两端轴承座的同轴度，否则强行装配会导致轴颈产生附加弯曲应力，大幅缩短使用寿命；轴向定位需要预留合适的热膨胀间隙，避免设备运行升温后轴身伸长导致轴承顶死。曲柄臂上的减重孔设计，是在保证结构强度的前提下降低曲轴整体的转动惯量，让设备启动和变速的响应速度更快，同时减重孔的位置也经过动平衡校核，整个曲轴加工完成后需要做动平衡测试，去除不平衡量，避免高速运行时产生剧烈振动。这类曲轴的应用场景里，除了常规的动力设备，

　　在部分需要小行程往复运动转换的特种工装、小型冲压设备里也能见到，设计时需要根据实际的载荷谱计算轴颈的最小直径、曲柄臂的厚度，确保在最大爆发压力下不会出现塑性变形，同时扭转刚度要满足传动精度要求，避免扭转振动带来的传动误差。和分体式曲轴相比，这种整体式加工的曲轴结构刚度更好，装配环节更少，适合批量生产的小型动力单元，不需要额外做曲柄销和曲柄臂的过盈装配，减少了装配环节带来的精度误差。在建模过程中，需要重点关注各个轴颈的同轴度约束、偏心距的尺寸关联、过渡圆角的连续性，齿轮部分的参数化建模要保证齿形的准确，避免后续做干涉检查时出现啮合间隙不合理的问题，同时要预留出润滑通道的位置，保证运行过程中轴颈和轴承配合面能得到充分润滑，降低摩擦磨损。
