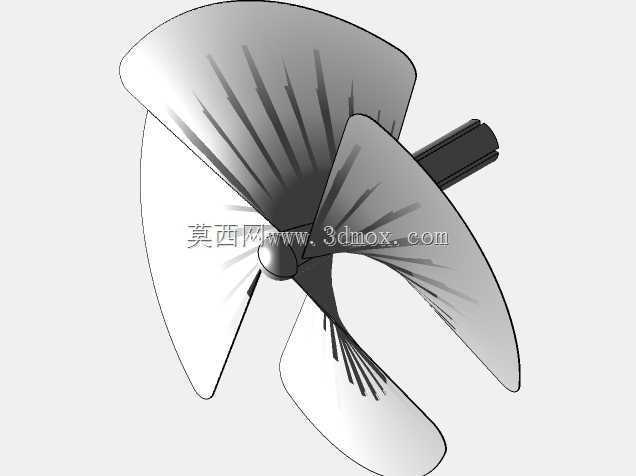

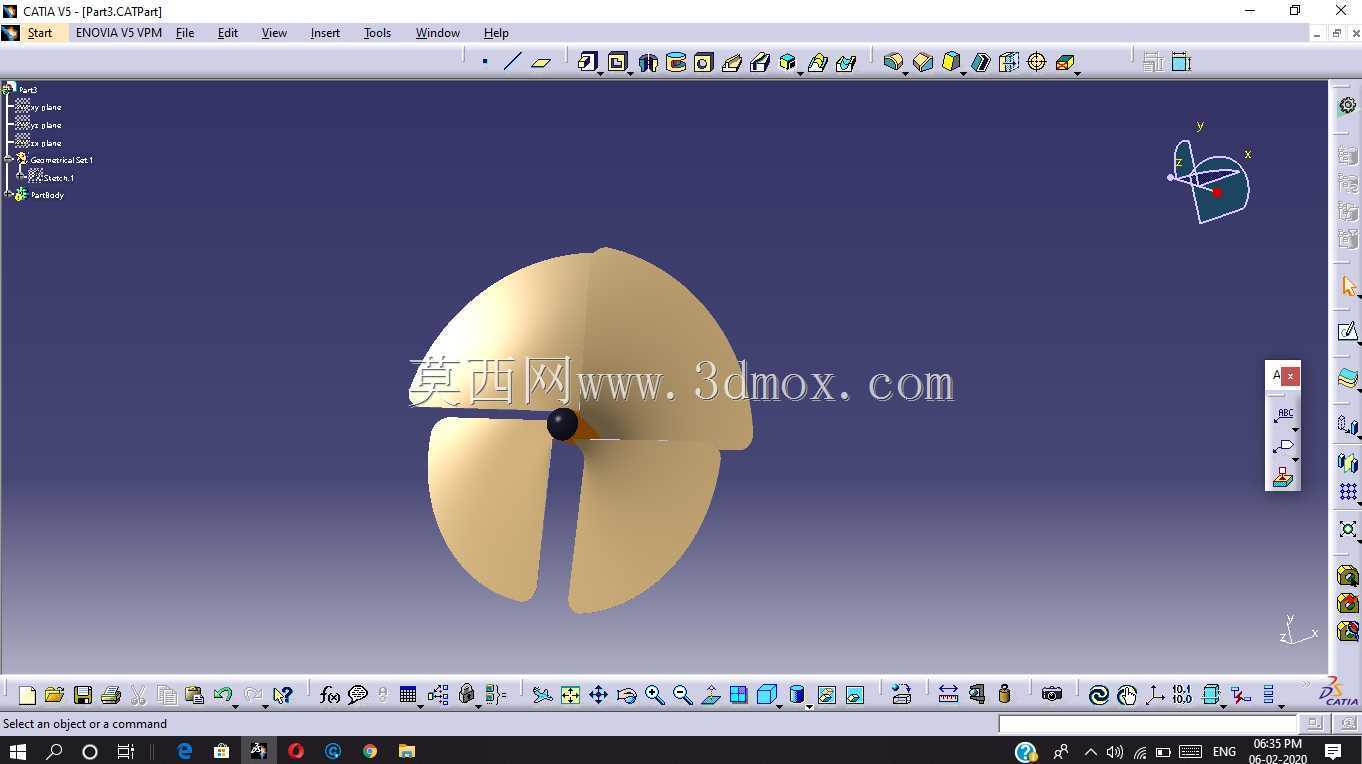

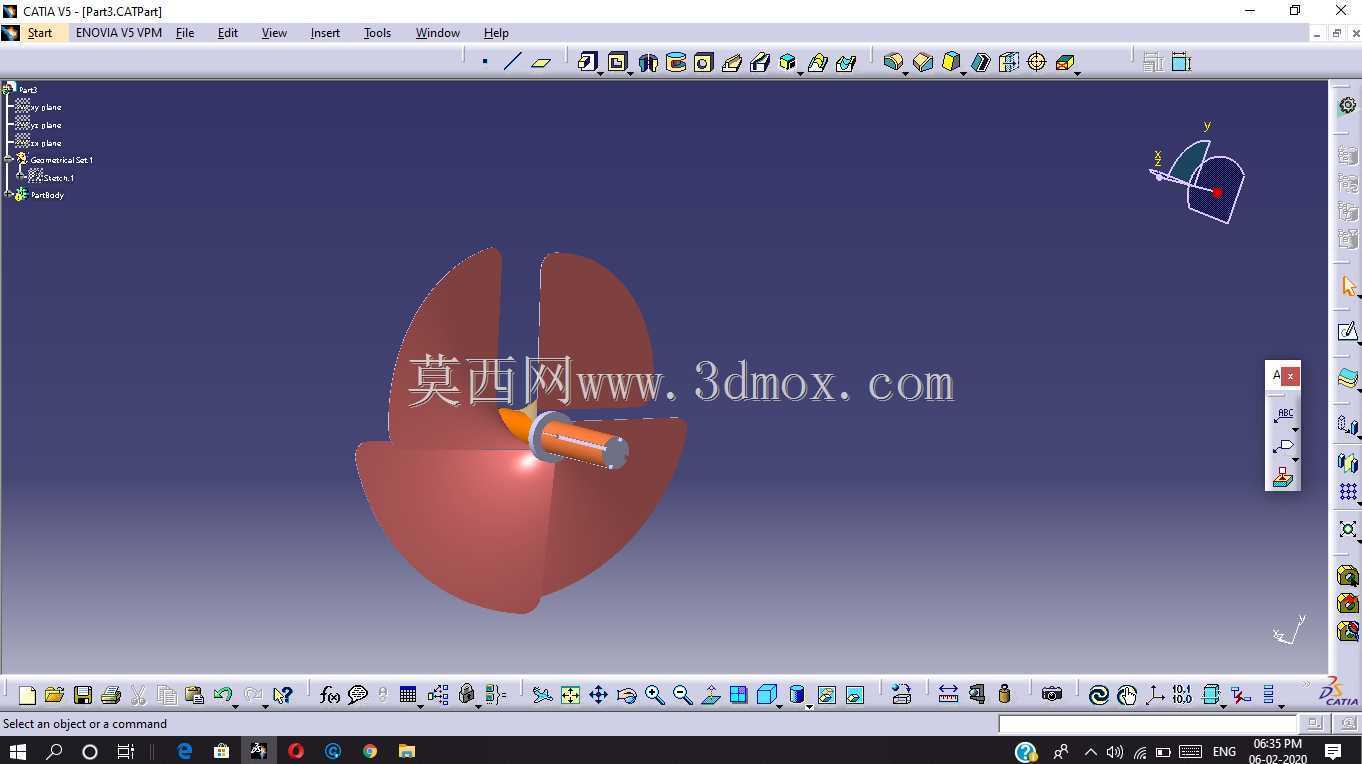

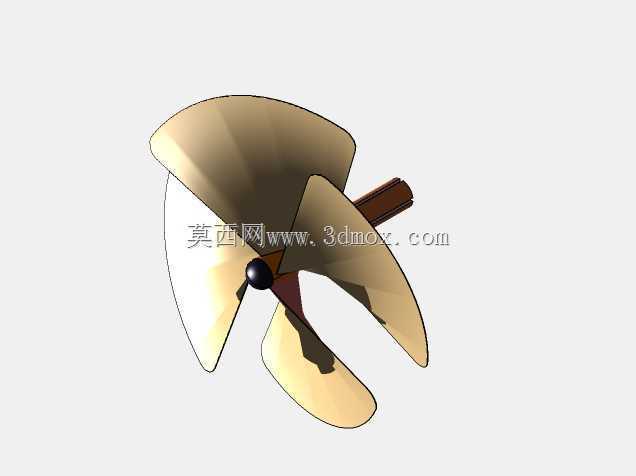

这类螺旋桨式送风结构,在小空间风冷场景里的适配性很强,不像常规轴流扇叶采用平直冲压成型的片体,它的每一片叶型都做了连续变曲率的曲面过渡,从叶根到叶缘的扭转角是顺着气流轴向推进的路径做的渐变,能在较低转速下把轴向进风的紊流捋顺,减少叶尖位置的气流涡旋损失,实际运行时的风噪会比同规格平直叶片低两到三个分贝,很适合用在桌面小型散热设备、密闭机柜内部风冷、小型通风装置的末端送风单元上。做这个结构的三维建模时,最先要敲定的是叶根与中心轮毂的配合边界,轮毂的直径要匹配驱动轴的安装尺寸,通常轮毂外圆会控制在整体叶盘直径的15%到18%区间,太小的话叶根固定位置的应力集中会很明显,长期在额定转速下运转容易出现叶根疲劳开裂,
太大的话又会遮挡中心区域的进风通道,拉低整体送风效率。叶片的曲面构建不能只靠单条轮廓线扫掠,要先在三个不同半径的截面上分别画好翼型剖面,靠近轮毂的根部截面弦长更短、安装角更大,因为这个位置的线速度最低,需要更大的迎角才能带动气流产生足够的轴向推力,到了靠近叶尖的外端截面,弦长逐步拉长、安装角慢慢收小,匹配叶尖位置更高的线速度,避免出现气流分离导致的效能骤降。三个叶片在圆周方向是120度等角分布的,做阵列的时候要严格保证每个叶片的相位角误差控制在0.5度以内,不然转动时的动平衡量会超标,运转起来整个组件会产生明显的径向振动,不仅会产生额外的噪音,还会加速驱动端轴承的磨损,缩短整个送风单元的使用寿命。安装边界上,
叶尖外围要预留至少5毫米的安全间隙,不能和外围的导风罩或者安装框架发生刮擦,同时这个间隙也不能留得过大,不然部分气流会从叶尖和外罩的缝隙里回流,抵消掉一部分叶片推动的正向气流,实际送风距离会缩短15%左右。轮毂中心的安装孔要和驱动电机的输出轴做过渡配合,通常会在孔位上设计一个平键槽或者D型切边,避免运转时叶片和轴之间出现相对打滑,传递扭矩的时候更可靠。从实际使用的场景来看,这种曲面螺旋桨式的扇叶,在相同转速下的送风量比同直径的平直叶片高20%左右,而且气流的轴向集中度更好,吹出来的风不会在短距离内就发散开,针对定点散热的场景,比如小型电子设备的局部风冷、小型工位的定向送风,适配性要比普通扇叶好很多。建模过程中还要注意叶片的壁厚过渡,
叶根位置的壁厚要比叶缘位置厚1.5到2毫米,因为叶根是承受离心力和气流反作用力的核心位置,足够的壁厚才能保证结构强度,叶缘位置可以适当做薄,减少转动时的惯量,降低电机的启动负载。另外叶片的前缘和后缘都做了小圆角过渡,不会有尖锐的棱边,一方面是避免装配和维护时割伤操作人员,另一方面也能减少气流划过棱边时产生的高频啸叫。整个叶盘的外形轮廓是顺着气流流动方向做的微弧收敛,不是完全的平面结构,这样的造型能让被叶片带动的气流在离开叶盘的时候逐步收束,进一步提升轴向送风的距离。在做结构校验的时候,要重点核算额定转速下每个叶片的应力分布,尤其是叶根和轮毂连接的位置,要保证最大应力值低于所选材料的许用应力,常用的注塑成型ABS或者PP材料,完全能满足常规小功率送风场景的强度要求,如果是用在更高转速的场景,也可以换成玻纤增强的材料或者金属材质,只需要在建模时调整对应位置的壁厚就能适配不同材料的成型工艺要求。
- 上一篇:风洞试验用四叶轴流送风叶轮结构
- 下一篇:弧形叶片离心式散热风扇结构设计
- 全部评论(0)
- 模板大小: 1.89 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: STEP / IGES,CATIA,Other,Rendering
- 软件分类: 风扇
