风洞试验用四叶轴流送风叶轮结构

　　在气动与传热相关的试验场景中，风洞试验段的气流均匀性、流速稳定性直接决定了试验数据的可信度，而作为风洞动力端核心部件的送风叶轮，其结构设计的合理性会从源头上影响整个风洞系统的运行表现。这款四叶结构的送风叶轮，正是针对低速风洞试验段的气流输送需求设计，区别于常规民用散热风扇的大弦长、大扭角设计，该叶轮的叶片型线经过多轮气动仿真迭代，在额定转速下能够输出轴向脉动极小的均匀气流，避免因叶片尾迹涡旋导致试验段截面流速差过大，影响试件表面的压力、温度测量精度。

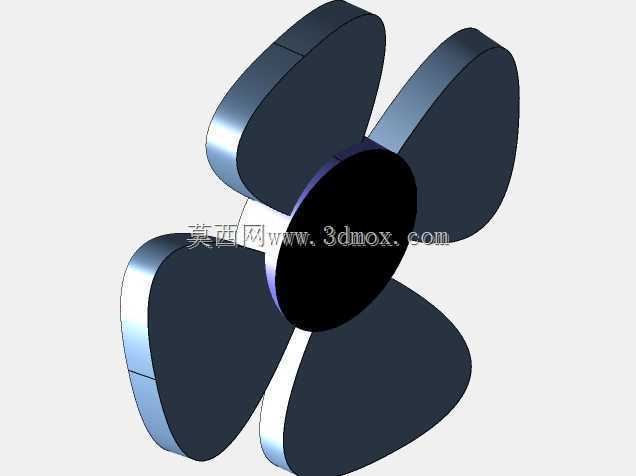

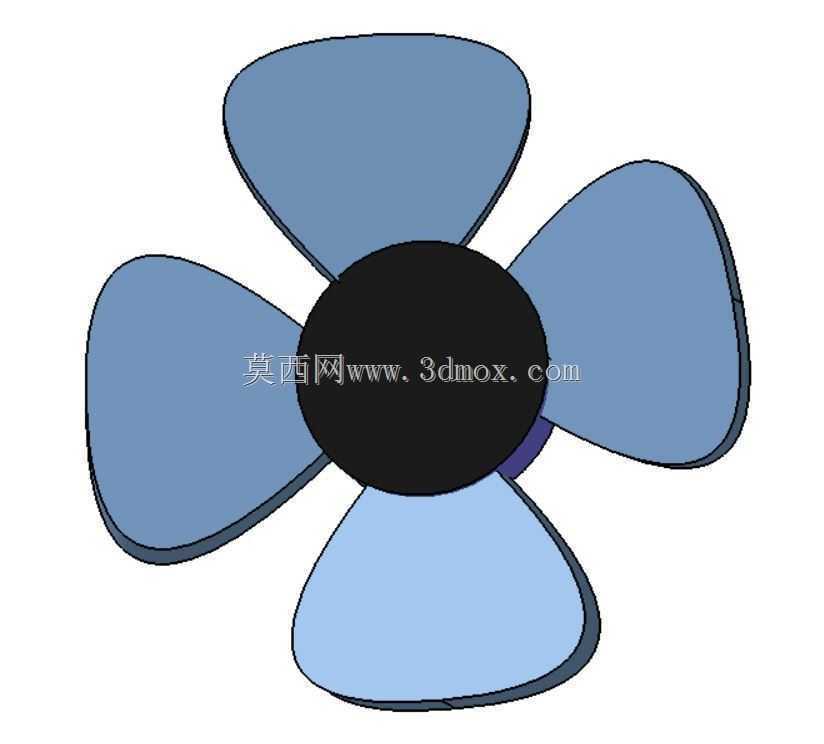

　　从结构设计逻辑来看，叶轮采用中心轮毂加四片等距分布叶片的布局，轮毂部分做了圆弧过渡处理，减少气流在轮毂端面的滞止区，降低叶轮运行时的气动噪声与能量损耗。叶片的翼型选用低速高升阻比的对称翼型，沿叶展方向的扭角从根部到叶尖逐步递减，匹配不同半径处的线速度差异，保证整个叶片展向的出气角一致，避免叶尖部位出现气流分离，同时叶尖与风洞内壁的间隙控制在合理范围内，既不会因为间隙过小导致装配干涉，也不会因为间隙过大产生叶尖泄漏涡，扰乱出口流场。

　　实际应用中，这类叶轮通常安装在风洞的稳定段与收缩段之间，前端搭配防护网与整流格栅，后端连接扩散段来回收气流动能。设计时需要充分考虑安装边界的约束：轮毂中心的安装孔与驱动电机的输出轴采用过渡配合，搭配平键传递扭矩，轮毂端面设置有螺纹孔用于轴向锁紧，避免叶轮高速旋转时出现轴向窜动。叶轮的整体外径需要匹配风洞洞体的内径尺寸，安装后叶尖与洞壁的单边间隙不超过叶轮直径的千分之五，保证气流全部经过叶片做功区域，减少漏流损失。叶片的厚度从根部到叶尖逐步减薄，根部做加厚圆角处理，降低应力集中系数，保证叶轮在最高工作转速下的结构强度满足安全系数要求，避免长时间运行出现叶片疲劳断裂的问题。

　　不同于工业通风用的高压头风机叶轮，这款叶轮的设计优先级是流场均匀性而非压升，因此叶片的安装角相对较小，在相同转速下能够获得更平稳的出口流场，适合对气流湍流度要求较高的传热试验、低速气动试验场景，比如测试电子元器件的散热特性、小型翼型的升阻特性时，都需要这类低湍流度的送风叶轮来提供稳定的气流环境。建模过程中，叶片的曲面采用G2连续的曲面构建方式，保证型面光滑无凸起、凹坑，避免表面粗糙度带来的附加气流扰动，同时对叶片的动平衡特性做了预先校核，四片叶片的质量差控制在极小范围内，减少高速旋转时的振动传递，降低对试验段测量传感器的振动干扰。

　　在安装适配性上，该叶轮的轮毂长度经过优化，能够适配常规的法兰安装式电机，不需要额外定制加长轴，装配时只需要将叶轮推入电机轴到位后，用锁紧螺栓压紧端面即可完成固定，后期维护更换时不需要拆解风洞的其他段体，拆装效率较高。叶轮的整体重量经过轻量化设计，在保证结构强度的前提下尽可能降低转动惯量，减少电机启动时的电流冲击，同时提升转速调节的响应速度，方便试验过程中快速调整气流流速，匹配不同试验工况的风速要求。针对风洞试验中可能出现的气流含尘情况，叶片的前缘做了小圆弧钝化处理，避免长时间运行后前缘被粉尘冲蚀出现缺口，破坏叶片的气动外形，影响流场稳定性。
