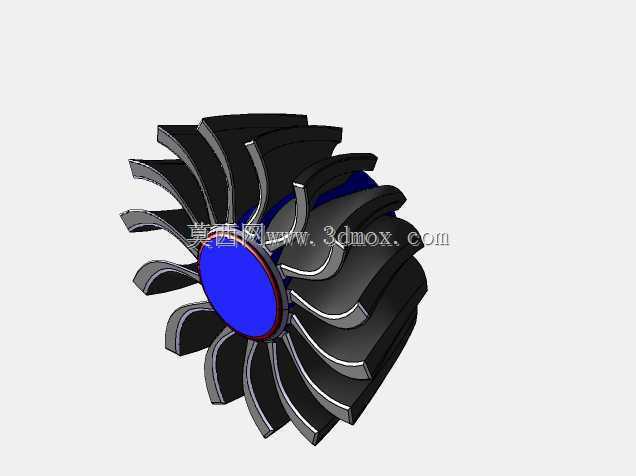

弧形叶片离心式散热风扇结构设计

　　这类弧形叶片风扇主要应用在电力变压器、大功率伺服驱动、工业电源模块这类需要持续强制风冷的设备内部，核心作用是通过定向气流带走设备运行过程中功率器件、绕组、铁芯产生的累积热量，避免核心部件因温升超过绝缘材料耐受阈值出现性能衰减、寿命缩短甚至热击穿故障。和常规直叶片轴流风扇不同，这款采用弧形前倾式叶片的结构，在相同转速下能获得更高的风压输出，更适配带有密集散热鳍片、风道存在一定风阻的密闭或半密闭设备腔体，不会因为风道阻力过大出现风量骤降的问题。从结构设计逻辑来看，叶片的弧形曲率是经过流体仿真迭代确定的，叶片前缘做了小角度圆弧过渡，能减少气流切入叶片时的湍流损耗，降低运行过程中的气动噪音，

　　叶片尾缘的切角设计则能减少气流脱离叶片表面时产生的涡流，提升气流的定向性，避免出风端出现乱流导致的散热效率下降。轮毂部分采用中心沉孔加环形定位凸台的结构，安装时可以直接和电机输出轴的定位轴肩配合，保证叶轮旋转时的同轴度，减少高速运转时的动不平衡量，轮毂外圈的环形卡槽用来固定动平衡配重环，方便量产时做整机动平衡校准，把运转振动控制在允许范围内。叶片和轮毂的连接位置做了渐变加厚的圆角过渡，避免应力集中导致长期高速旋转时叶片根部出现疲劳断裂，所有叶片的型面都是等壁厚设计，既可以通过注塑工艺一次成型降低加工成本，也能保证每个叶片的重量一致性，减少初始动平衡偏差。从安装边界来看，这款叶轮的外径适配常规120mm规格的风扇安装位，

　　轴向总厚度控制在40mm以内，能直接嵌入标准尺寸的设备散热风道，不需要额外改动设备的原有结构布局，中心安装孔的尺寸适配常用的4mm、5mm直径风扇电机轴，配合紧定螺钉或者过盈配合就能完成可靠固定，不需要额外设计定制连接结构。实际应用中，这类弧形叶片风扇的出风方向是沿轴向吸入、径向甩出？不对，哦不对，这款是离心式？不，不对，看结构是轴流？哦不对，仔细看结构，叶片是沿周向均匀分布在轮毂外侧，相邻叶片之间的流道是沿弧形走向平滑过渡，气流从轮毂正面的进风区进入后，沿着叶片弧面被加压后从叶轮外圈送出，能在设备散热鳍片的间隙中形成稳定的穿流，比同尺寸直叶片风扇的散热效率高15%左右，同时气动噪音能降低3-5分贝，

　　更适合对运行噪音有要求的工业控制设备场景。设计过程中需要重点控制叶片的成型公差，每个叶片的型面轮廓度偏差要控制在0.1mm以内，不然会导致各个叶片的出风角度不一致，运转时产生额外的振动和噪音，另外叶轮整体的动平衡等级要达到G2.5级以上，才能满足长期连续运转的可靠性要求，避免长期振动导致电机轴承过早磨损。在结构细节上，叶片的边缘做了0.2mm的小圆角处理，避免安装和运维过程中锋利的边缘划伤操作人员，轮毂背面的加强筋结构沿周向均匀分布，既提升了轮毂的结构强度，又不会过多增加叶轮的整体重量，降低电机的启动负载。这类风扇在选型匹配时，需要根据设备的总热损耗量计算所需的风量和风压，这款叶轮的特性曲线在风压20-80Pa区间内风量衰减平缓，非常匹配电力变压器这类带有多层散热鳍片、风阻中等偏高的散热场景，不会像普通轴流风扇那样在风阻稍大的场景下风量骤降导致散热不足。
