双铰接式异形连接支架结构设计

项目分类:通用机械零部件 发布时间:2024-08-13 ID:764009
  • 双铰接式异形连接支架结构设计

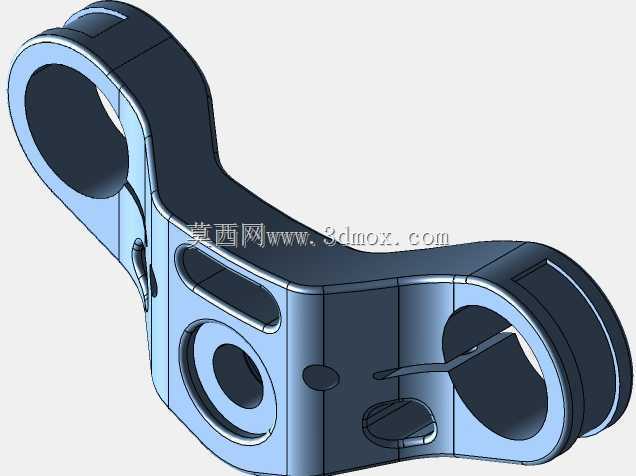

  这类双铰接异形连接支架,多应用在需要多自由度铰接传动的重载机械连杆机构中,常见于工程机械的执行端联动结构、农用机械的悬架连接部位、工业设备的可调支撑组件里,核心作用是在两个具备相对摆动需求的部件之间传递载荷,同时预留足够的摆动行程,避免运动过程中出现结构干涉。从实际使用场景来看,这类零件往往要承受交变的拉压复合载荷,部分工况下还会伴随一定的冲击载荷,因此结构设计阶段首先要平衡刚性与减重需求,不能一味追求壁厚提升强度,否则会增加整套连杆机构的运动惯量,反而加剧铰接部位的磨损。

  从结构特性来看,零件两端的同轴铰接孔是核心安装基准,两个孔的轴线平行度公差需要控制在0.05mm以内,否则装配后会出现铰接轴卡滞、转动阻力过大的问题,长期运行还会造成铰接轴的偏磨,缩短整套机构的维护周期。孔的内壁设计了环形油槽结构,装配时可以填充润滑脂,在铰接副相对转动时形成稳定油膜,降低金属接触面的摩擦系数,减少干磨带来的零件损耗。零件中部的异形过渡曲面并非单纯为了造型美观,而是通过等强度梁的设计思路,让载荷从两端铰接部位向中部传递时,应力流线能够顺着曲面平滑过渡,避免直角结构带来的应力集中问题,在长期交变载荷作用下,能有效降低疲劳裂纹萌生的概率。

  零件侧面设计的两处镂空槽,是在保证结构刚性的前提下做的减重处理,槽的边缘都做了R2以上的圆角过渡,避免铣削加工时出现应力集中点,同时也能减少零件的整体重量,降低铰接部位的负载。侧面的沉孔结构是定位销安装位,装配时可以通过定位销快速确定零件与相邻连接件的相对位置,减少装配时的找正时间,也能避免长期运行中零件出现周向窜动。零件中部的小圆凸台是工艺基准位,加工时可以以此作为装夹定位的基准面,保证两端铰接孔的同轴度、孔与端面的垂直度等形位公差满足设计要求。

  从安装边界来看,两端铰接孔的内径适配常规标准铰接轴,装配时需要在孔端加装防尘密封圈,避免户外工况下的泥沙、粉尘进入铰接副内部,磨损配合面。零件的整体外轮廓在摆动平面内的投影,已经预留了足够的运动间隙,当两端铰接部件相对摆动到最大角度时,零件的外边缘不会和周边的固定结构发生碰撞,不需要额外在装配时做避位处理。零件的壁厚设计遵循载荷分布规律,铰接孔周边的壁厚相对更大,用来承受铰接部位的挤压应力,中部过渡段的壁厚根据应力云图的分布做了渐变处理,在应力水平较低的区域适当减薄,在应力集中的过渡区域适当加厚,既保证了整体结构的强度储备,又最大程度控制了零件的重量。

  设计这类零件的时候,首先要根据整套机构的运动行程确定两端铰接孔的中心距,这个尺寸直接决定了连杆机构的传动比和摆动范围,一旦中心距出现偏差,整套机构的运动轨迹就会偏离设计值,甚至出现运动死点。之后要根据工况下的最大载荷计算铰接孔的比压,确定孔的内径和接触长度,保证比压在材料的许用范围内,避免出现塑性变形。曲面过渡阶段要反复做应力仿真,调整曲面的曲率变化,让应力分布尽可能均匀,避免局部应力超过材料的疲劳极限。加工阶段要注意,铰接孔的内孔表面粗糙度要控制在Ra1.6以内,减少和铰接轴配合时的摩擦阻力,端面的粗糙度控制在Ra3.2即可,满足和垫片、密封圈的贴合要求。这类零件一般选用中碳钢材质,毛坯采用模锻工艺成型,让金属流线顺着零件的轮廓分布,进一步提升零件的抗疲劳性能,加工完成后做调质处理,硬度控制在HB220-250之间,兼顾强度和韧性,能够适应多数重载交变载荷的工况需求。
