管式桁架结构车辆底盘拖架三维设计

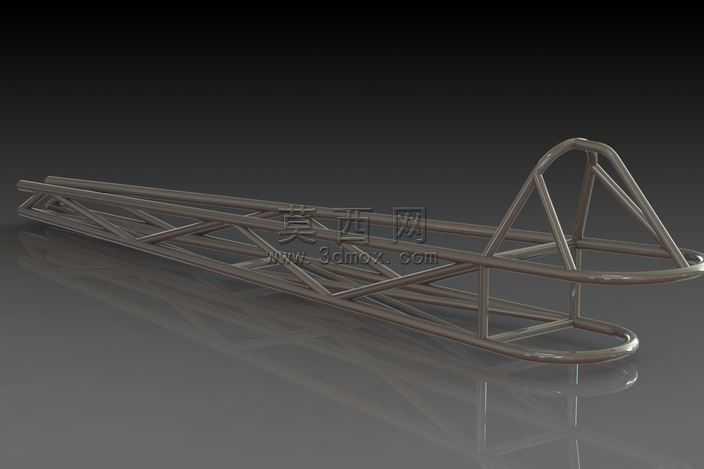

本作品为管式桁架结构的车辆底盘拖架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，以空间圆管型材为基础构建单元，通过精准的空间定位完成各段管材的路径绘制，利用焊件模块生成对应规格的管体特征，保证每一处管材的连接节点对位精准，无错位、干涉问题。建模过程中严格遵循桁架结构的力学传递逻辑，沿纵向设置多道平行主承力梁作为核心承载骨架，横向搭配等距布置的连接横管，斜向添加交叉支撑管材形成稳定的三角受力结构，前端设计弧形收拢的牵引连接端，通过多道斜向加强管将牵引端与主纵梁牢固衔接，后端设置适配拖动机箱安装的平整连接位，预留对应的安装固定点位，整体结构完全匹配管式轻量化车架的设计需求。材质设置阶段，为架体赋予金属钢材材质，调整金属粗糙度、反射参数还原冷轧钢管的哑光金属质感，渲染阶段采用影棚级布光方案，主光源从侧上方投射以凸显管材的圆柱轮廓与桁架的空间层次，辅助光源补亮底部暗部避免节点处出现死黑，添加地面反射效果增强模型的真实感，清晰呈现每一处管材的连接关系与空间走向。设计思路上，该底盘拖架主打轻量化与高结构强度的平衡，采用桁架结构替代传统板式车架，在保证纵向承载能力、抗扭性能的前提下大幅降低整体自重，各管材之间的连接节点均做平滑过渡处理，避免应力集中问题，前端弧形结构既满足牵引连接的尺寸需求，也能优化受力传递路径，减少牵引工况下的局部应力峰值，整体结构可直接用于低速特种车辆、拖挂设备的底盘承载结构设计参考，所有结构特征均可编辑调整，方便根据实际承载需求修改管材规格、桁架间距、连接点位尺寸。
