大排量发动机用碳纤维短号进气化油器

　　在大排量V型八缸、十缸性能发动机的进气系统改装与配套设计中，这类短号结构的化油器进气道是兼顾进气效率与安装适配性的核心部件，不同于原厂长歧管偏向低扭输出的设计取向，短直的收缩-扩张流道结构更偏向高转速区间的进气充填效率优化，适配赛道日改装、直线加速赛这类需要高转动力输出的应用场景。从实际装车用途来看，这个部件直接安装在化油器顶端与空气滤清器之间，一方面通过光滑的内壁流道降低进气阻力，让大流量空气更顺畅地进入化油器混合腔，提升高转速下的进气量上限；另一方面碳纤维材质的壳体本身具备极低的导热率，能够隔绝发动机舱的辐射热量，避免进气温度升高导致的氧密度下降，间接提升动力输出的稳定性，同时相比同尺寸的金属进气道，重量能降低60%以上，对于追求簧下质量、车头配重优化的性能车改装场景来说，这个重量优势是金属部件无法比拟的。

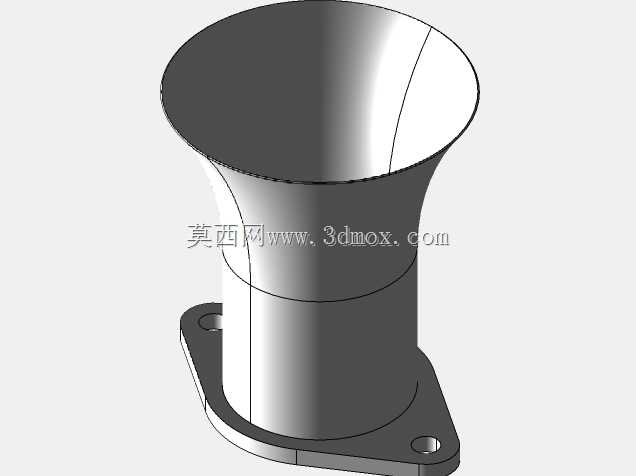

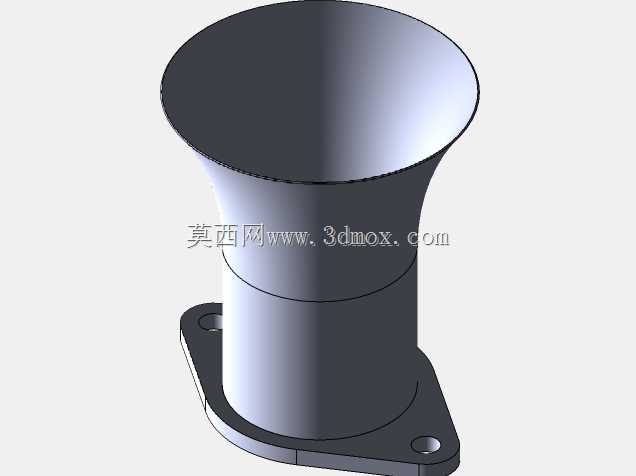

　　从结构设计思路来看，整个流道采用了文丘里管的优化曲线，入口端做了大直径圆角扩口，避免进气在入口处产生紊流边界层，中段平滑收窄后再向安装法兰端逐步扩张，和化油器的进气口径精准匹配，整个流道的曲率经过多轮流体仿真验证，在全油门高转速工况下，流道内部的气流分离区被控制在5%以内，不会因为流道突变产生额外的进气阻力。底部的安装法兰采用了和化油器安装面完全匹配的异形三角结构，两个安装孔位的位置度公差控制在0.1mm以内，能够直接贴合化油器顶端的密封面，不需要额外加工转接板，法兰边缘做了1.5mm的密封槽，装配时配合耐油橡胶密封圈，可以避免高负压工况下出现漏气问题，保证空燃比的控制精度。

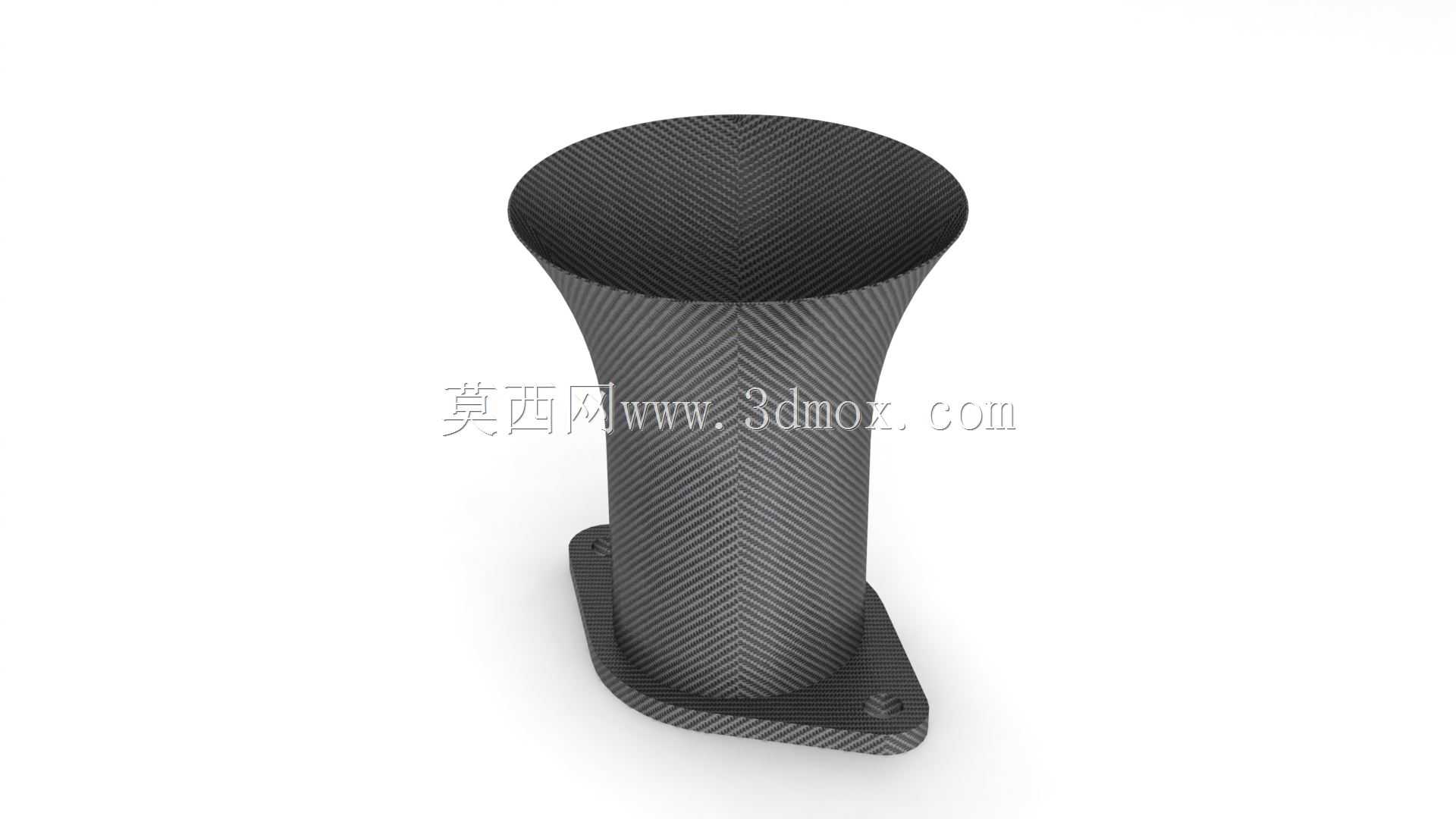

　　从安装边界与尺寸适配来看，整个进气道的总高度控制在120mm左右，入口直径为80mm，底部法兰的最大轮廓尺寸为90mm*60mm，安装孔中心距为45mm，适配主流的大口径高性能化油器安装规格，安装时不需要改动发动机舱内的原有布局，对于V8、V10这类多喉直喷或者多化油器布局的发动机来说，相邻两个进气道之间的最小间隙能够保留15mm以上，不会出现安装干涉的问题。外壁采用了3K斜纹碳纤维铺层设计，铺层方向按照进气道的受力方向做了0度、45度、90度的交错排布，既能够承受进气负压带来的结构载荷，也能抵御发动机舱内的振动冲击，长期使用不会出现开裂、变形的问题，内壁做了高光打磨处理，表面粗糙度达到Ra0.8以下，进一步降低气流和壁面的摩擦阻力。

　　在实际选型匹配时，需要注意这类短号进气道更适配高角度凸轮轴、升级过排气系统的性能发动机，因为短流道的结构会弱化低转速区间的进气脉动效应，原厂低扭取向的发动机换装后可能会出现低转速响应变差的问题，更适合常用转速区间在4000转以上的动力搭配。另外安装时法兰面的螺丝锁紧扭矩需要控制在8-10N·m，避免扭矩过大导致碳纤维法兰出现压裂损伤，密封胶圈需要选用耐汽油腐蚀的氟橡胶材质，避免长期接触油气出现老化膨胀，影响密封效果。整个部件的外形没有多余的突出结构，安装后空气滤清器可以直接套在入口端的扩口位置，配合卡箍就能完成固定，不需要额外设计固定支架，装配流程和原厂橡胶进气道基本一致，不需要特殊的安装工具。
