装甲车辆用警示标识燃油箱三维设计

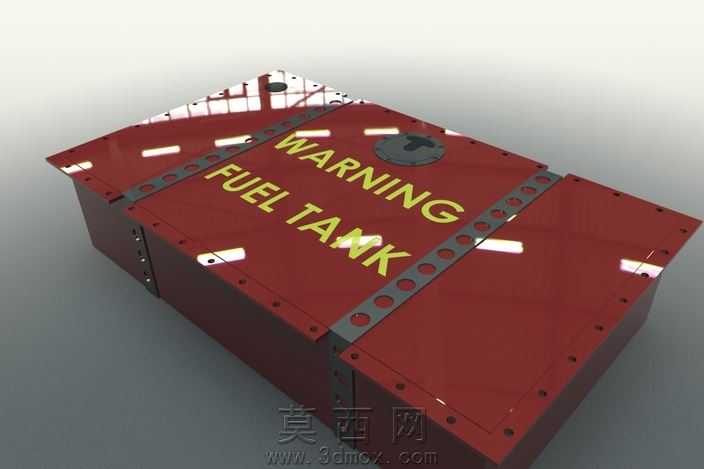

本作品为装甲车辆配套的燃油存储箱体三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据车载储油的容积需求确定箱体的长方体基础轮廓，拆分出上盖板、侧围板、底部封板等独立钣金构件，对各板材的拼接位置设计等距排布的螺栓连接孔位，同时在拼接接缝处预留密封胶条的安装槽位，保证箱体装配后的燃油密封性能，避免行驶过程中出现燃油渗漏问题。上盖板区域设计了带锁止结构的燃油加注口，加注口周边做凸起的挡边结构，防止加注燃油时溢出的燃油顺着箱体表面流淌，同时在盖板表面规划了警示标识的布设区域。材质与渲染阶段，箱体主体采用高光泽深红色金属漆材质，还原装甲车辆配套部件的防护涂装质感，拼接部位的连接压条做哑光深灰金属处理，模拟高强度钢材的磨砂质感，警示文字采用明黄色哑光印刷材质，与红色箱体形成强烈视觉反差，提升警示标识的辨识度，场景内添加柔和的环境反射效果，模拟工业展厅的光照环境，清晰呈现箱体表面的光泽层次与结构细节。结构设计上充分考虑装甲车辆的使用场景，箱体边角做小圆弧过渡处理，避免尖锐边角在车辆行驶震动中出现应力集中开裂的问题，侧围板设计有向内冲压的加强筋结构，在不额外增加板材厚度的前提下提升箱体整体结构强度，能够承受越野工况下的燃油冲击与外部磕碰，连接压条采用双排孔位设计，提升拼接部位的连接紧固度，保证箱体在复杂路况下的结构稳定性。设计过程中优先兼顾储油功能性与结构可靠性，所有安装孔位均做标准化参数设置，可直接对接后续的工程出图与生产加工环节，警示标识的布设符合工业安全规范要求，能够清晰提示箱体的存储介质属性与安全注意事项，整体模型结构完整，细节还原度高，可用于装甲车辆动力系统的装配验证、结构展示以及相关教学演示场景。
