金属拼装轮式抓取机械小车结构设计

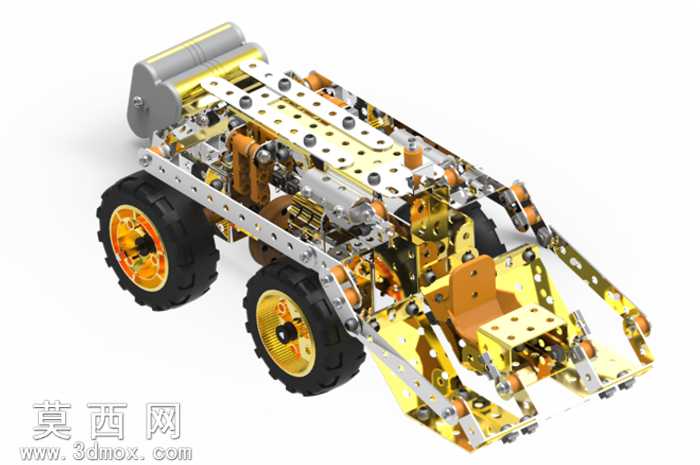

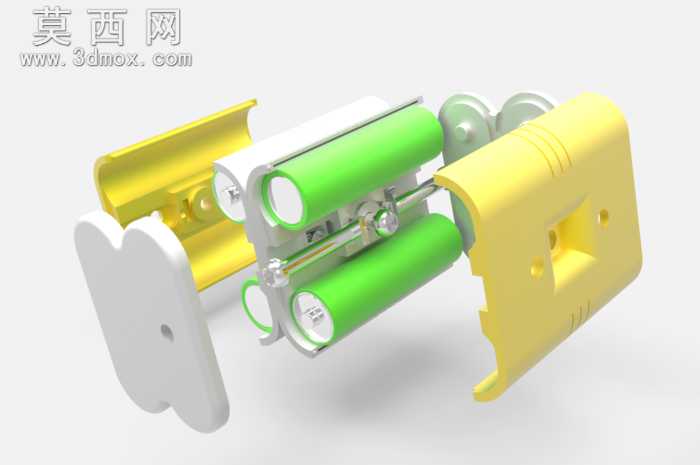

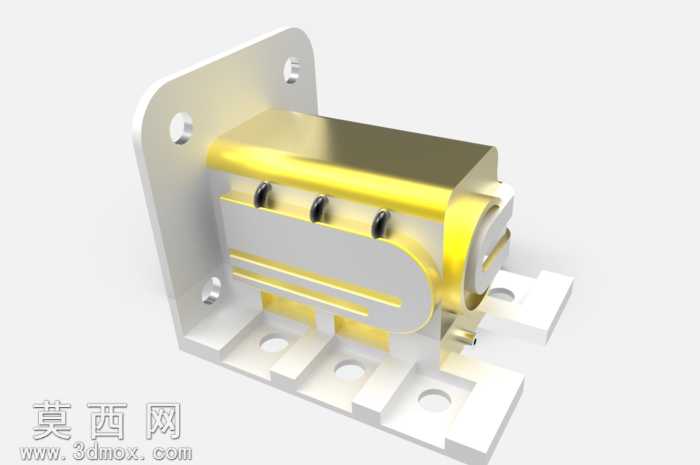

本作品为金属拼装式轮式抓取机械小车，整体采用模块化拼装设计思路，依托三维建模软件完成全参数化结构搭建，完整还原了拼装类机械模型的装配逻辑与运动可行性。建模阶段首先完成基础拼装构件的参数化绘制，针对不同规格的金属拼接片、连接螺栓、传动杆件、轮组部件分别建立独立零件模型，严格匹配拼装构件的孔位间距、板材厚度、连接轴径等关键尺寸，确保所有零件可实现无干涉装配。材质渲染阶段针对不同部件匹配对应材质属性，金属拼接板材赋予抛光金色金属与磨砂银色金属材质，还原金属拼装件的金属光泽与表面质感，橡胶轮胎赋予哑光黑色橡胶材质并添加胎面纹理细节，传动齿轮、连接轴等部件赋予亮面金属材质，机械爪的承力部件赋予暖橙色工程塑料材质，通过光影渲染突出不同部件的材质差异与结构层次，让整体模型视觉效果贴近实物拼装完成后的真实状态。结构设计上，整车采用四轮行走布局，后轮搭配动力模块预留安装位，可适配动力组件实现行走功能，前部集成多连杆式机械抓取结构，通过多组铰接孔位与连接轴实现机械爪的开合与抬升动作，车身主体采用层叠式金属片拼接结构，通过螺栓与连接柱实现多层板材的固定，既保证了整体结构的刚性，也还原了金属拼装模型的典型装配特征，传动路径从动力输出端到轮组、再到前部抓取机构均做了运动干涉校验，确保各活动部件在运动行程内不会出现碰撞卡顿。设计过程中充分考虑拼装模型的装配逻辑，所有连接部位的孔位均做了同轴度校验，不同厚度板材的拼接位置预留了合理的装配间隙，既保证拼装完成后结构的稳固性，也让整体机械结构的运动逻辑清晰可见，直观展现机械传动与连杆机构的工作原理，兼顾了拼装趣味性与机械结构展示性。
