阿基米德椭圆规机构原理演示装置

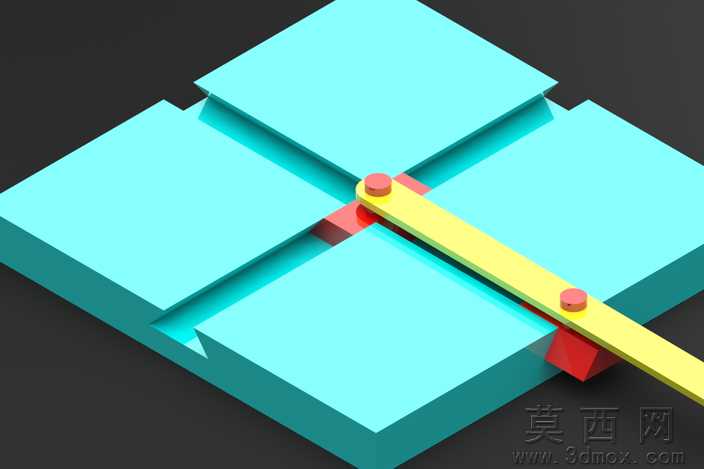

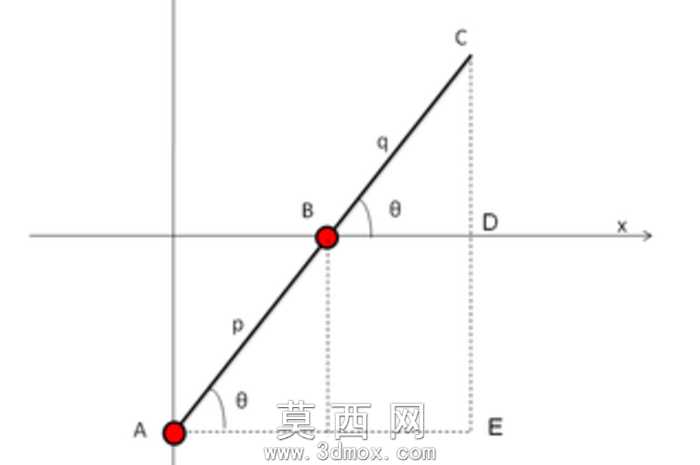

本作品为阿基米德椭圆规机构的三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机构运动的几何约束逻辑，确保各部件的运动关系完全符合数学原理。模型主体包含十字形正交滑槽基座、两个可沿对应滑槽滑动的滑块、连接滑块与绘图端的长连杆，以及用于限位的轴销部件。建模阶段首先绘制正交滑槽的基准草图，将X向与Y向滑槽的导向面设置为完全垂直的配合约束，保证两个滑块仅能沿各自轴向做直线往复运动，无多余窜动自由度。滑块与连杆的连接位置采用同轴心配合，模拟实际铰接结构的转动特性，连杆上的两个铰接点间距严格按照数学推导的长短半轴参数设定，确保连杆转动时末端端点的运动轨迹可精准生成标准椭圆。材质渲染阶段，基座部分采用哑光青蓝色工程塑料材质，调整漫反射粗糙度参数模拟3D打印教具的磨砂质感；滑块部分采用亮红色硬质塑料材质，与基座形成清晰视觉区分，便于观察滑块的往复运动位置；长连杆采用明黄色ABS材质，添加轻微反光效果突出杆件的平直形态；轴销部分采用浅粉色金属质感材质，模拟金属销轴的紧固效果。渲染时采用45度斜向等轴测视角，添加柔和的环境光与定向补光，清晰展现各部件的装配层次与滑槽的嵌套结构，避免阴影遮挡关键运动部位。设计思路上完全还原阿基米德椭圆规的数学原理，即当连杆与X轴形成θ夹角时，末端点的X坐标为两铰接点间距乘以余弦值、Y坐标为对应间距乘以正弦值，通过两个垂直方向滑块的直线运动合成末端的椭圆轨迹，建模时特意保留了各部件的运动间隙，既符合实际机械加工的装配要求，也可直接导入运动仿真模块添加旋转驱动，直观演示椭圆轨迹的生成过程，可作为机械原理教学的演示教具使用，帮助理解运动合成的机械实现方式。
