改造款涂料缸印刷涂布设备结构模型

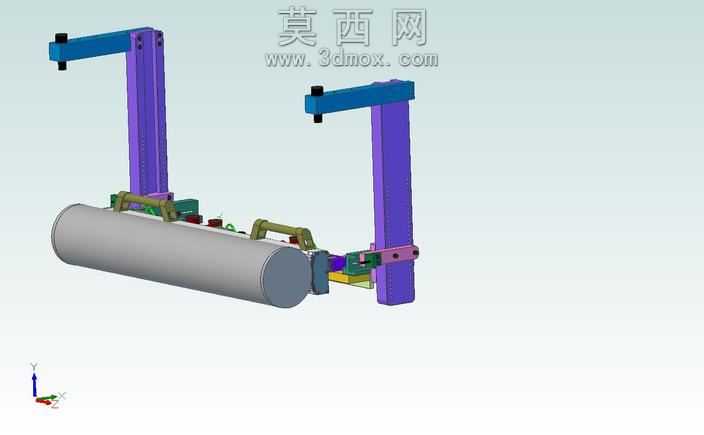

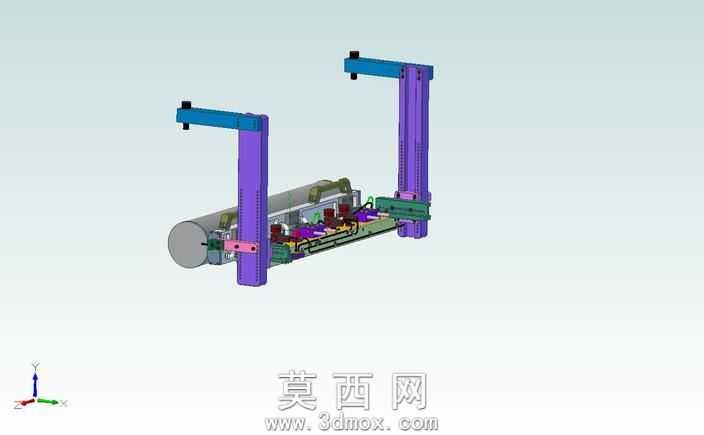

本模型为针对传统涂布印刷设备进行功能优化的改造结构三维建模成果，建模过程中严格遵循机械设计装配逻辑，对设备各组成模块进行了1:1比例的参数化还原，完整呈现了改造后设备的整体布局与部件配合关系。模型整体采用立式双侧支撑龙门架构搭配卧式辊筒作业主体的组合形式，两侧紫色立式支撑柱集成了可调节升降导向结构，搭配顶部横向蓝色悬臂的定位组件，可实现作业工位的高度与横向位置精准调节，适配不同规格涂料缸与印刷基材的作业需求。建模阶段对核心作业区域的组件进行了精细化拆分还原，包括基材输送辊组、涂料供给模组、刮涂整平组件、压合作业单元等核心部件，各部件间的装配约束关系完全符合实际机械装配公差要求，可直观呈现设备运行过程中的动作逻辑与部件联动关系。材质渲染阶段根据工业设备实际用材进行了材质区分，支撑结构件采用金属烤漆材质表现，传动辊类部件采用镀铬金属材质呈现光滑反光质感，功能模组的电气与气动组件分别对应工程塑料、金属管件等差异化材质，配合柔和的工业场景光照渲染，清晰区分不同功能区域的部件边界，直观展现结构层次。本次改造设计的核心思路是在原有涂布设备的基础上优化涂料缸适配结构，拓展设备对不同容量、不同规格涂料供给单元的兼容性，同时优化双侧支撑的导向精度，减少设备运行过程中的结构晃动，提升涂布印刷作业的涂层均匀度与印刷对位精度，模型完整保留了改造新增的调节锁紧结构、定位辅助组件等细节，可直接用于改造方案的结构验证、装配演示与加工参考，清晰展现改造后设备相较于传统机型在结构稳定性、工位调节灵活性、多规格物料适配性上的提升点，为设备的实际改造落地提供直观的三维结构参照。
