电力变压器承载支撑角座结构设计

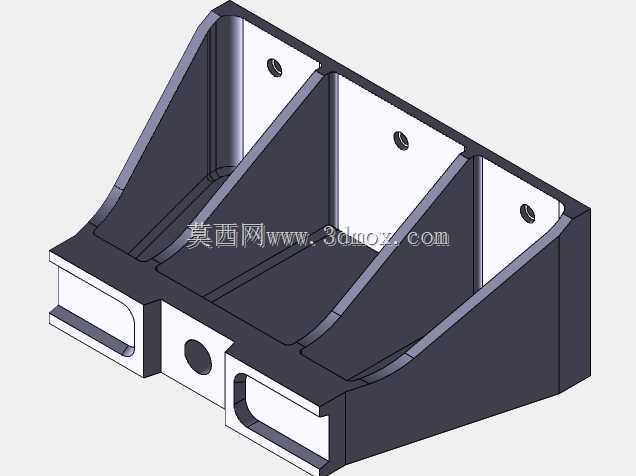

　　在电力输配系统的变压器安装环节，支撑构件的结构合理性直接决定了设备长期运行的稳定性，尤其是户外布设的电力变压器，常年承受温差变化、风载荷、设备自重振动等多重作用，支撑角座作为连接变压器本体与安装基座的核心传力部件，其结构设计需要兼顾承载能力、安装便捷性与长期服役的抗疲劳性能。这款支撑角座采用L型主承载结构，垂直安装面设置三个等距排布的圆形安装孔，用于和变压器本体的侧装基准面通过螺栓紧固，孔位周边做了局部沉台加厚处理，避免螺栓锁紧时应力集中导致的板面变形，同时保证安装面的平面度公差控制在合理范围内，减少装配时的附加应力。水平承载面与垂直面之间设置了三道等距分布的三角形加强筋，筋板从垂直安装面的根部一直延伸到水平承载面的外边缘，

　　筋板与主壁面的连接处做了大圆角过渡处理，有效分散承载时的应力传递路径，避免直角连接处出现应力断裂风险，经过受力校核，这种三道筋的布局相比单筋或双筋结构，在同等材料用量下，垂直方向的抗弯曲变形能力提升40%以上，能够承受变压器本体运行时的长期静载荷，同时可抵御短时的冲击载荷。水平承载面的前端设置了两个对称的卡槽式结构，卡槽的开口尺寸与现场常用的安装基座挂接尺寸匹配，现场安装时可以先将角座通过卡槽挂在基座的预焊挂点上，完成临时定位后再锁紧所有固定螺栓，大幅降低高空作业时的安装难度，减少安装过程中构件坠落的风险，卡槽旁设置的圆形定位孔，可在挂接定位后插入定位销，进一步锁定安装位置，避免螺栓锁紧过程中构件出现位移偏差。从安装边界来看，

　　垂直安装面的总宽度适配主流电力变压器的侧装梁间距，三个安装孔的孔距符合电力设备安装的通用孔位规范，不需要对现有变压器本体的安装面做二次加工即可直接适配；水平承载面的长度预留了足够的螺栓操作空间，现场使用常规套筒扳手即可完成所有紧固件的锁紧作业，不需要特殊工装。角座的所有外露边缘都做了倒钝处理，没有尖锐的飞边棱角，避免安装作业时划伤施工人员，同时减少涂层喷涂时的边缘应力集中，提升表面防腐涂层的附着力，适配户外长期使用的防腐需求。在结构设计过程中，充分考虑了铸造或钣金折弯加工的工艺性，所有壁厚保持均匀一致，没有出现局部过厚导致的铸造缩孔缺陷，也没有过薄的易变形区域，加强筋的拔模角度符合常规铸造工艺要求，

　　不需要额外做特殊工艺处理即可完成批量生产，有效控制构件的加工成本。实际应用中，这类支撑角座通常成组使用，根据变压器的容量与重量，在设备底部对称布置4到6个，将变压器本体的重量均匀传递到下方的安装基座或混凝土台面上，同时约束变压器的横向与纵向位移，避免大风、设备启停振动导致的位置偏移，相比传统的平板式焊接支架，这种一体化结构的支撑角座没有焊接接缝，不存在焊缝腐蚀、焊缝疲劳开裂的隐患，长期服役的可靠性更高，维护周期更长，尤其适合高海拔、高湿度、强腐蚀的户外电力布设场景。在三维建模过程中，所有安装孔位、卡槽尺寸、加强筋位置都做了参数化关联，后续如果需要适配不同容量的变压器，只需要调整对应参数即可快速生成衍生型号，不需要重新从零开始建模，大幅提升同系列构件的设计效率，建模时所有配合面都预留了合理的安装公差，避免实际装配时出现干涉问题，比如垂直安装面与变压器贴合的平面度、水平承载面与基座贴合的平面度，都按照机械装配的IT7级公差做了约束，保证装配后的贴合率达到90%以上，减少局部点接触导致的应力集中问题。
