电力变压器配套干燥器喷嘴结构设计

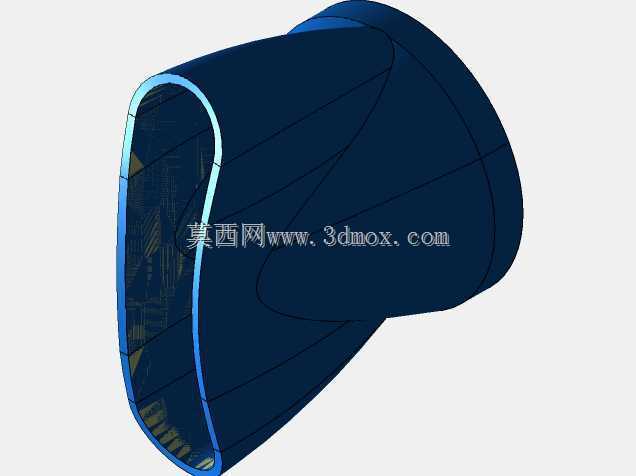

　　在电力变压器运维及配套干燥处理工序中，干燥器喷嘴是决定热风循环均匀性、干燥效率的核心气流导向部件，这类喷嘴并非通用喷淋类喷嘴，其结构设计完全围绕热风定向输送、无扰流扩散、适配变压器器身干燥仓的安装边界展开，区别于常规工业喷嘴的短直筒结构，本次设计的喷嘴采用渐变扩口式流线型腔体，从进气端的等径直段逐步过渡到椭圆形出风端面，整个流道内壁做连续顺滑过渡处理，不存在直角转折或截面突变区域，能最大程度降低热风输送过程中的压损，避免气流在腔体内部形成涡流造成的能量损耗。

　　从实际应用场景来看，这类喷嘴主要安装在变压器真空干燥设备的热风分配管路上，工作时干燥热风经管路进入喷嘴进气端，通过渐变腔体的导流作用，以均匀的层流状态吹向变压器铁芯、绕组等需要干燥除潮的部位，避免局部风速过高造成绝缘件移位，同时也能消除干燥死角，保证器身各部位温升速率一致，防止因局部受热不均产生的绝缘应力损伤。设计过程中首先确定了进气端的连接尺寸，采用标准等径圆管接口，可直接与干燥设备的主流风管路对接，无需额外制作变径转接头，安装时仅需通过卡箍或法兰紧固即可完成固定，安装边界预留了足够的操作空间，不会与干燥仓内的其他支撑构件、测温元件产生干涉。

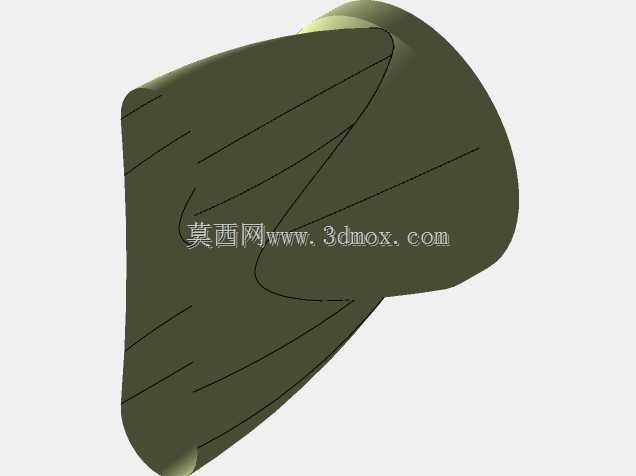

　　外形结构上，喷嘴整体采用薄壁壳体设计，在保证结构强度的前提下尽可能降低自身重量，减少对热风管路的载荷负担，外壁的加强筋沿气流方向均匀分布，既可以提升腔体的抗形变能力，避免长期受高温热风作用产生翘曲变形，又不会对外部气流循环造成阻挡。出风端的椭圆截面并非随意设定，而是经过流场仿真反复调整参数确定，长轴方向对应变压器绕组的轴向排布方向，短轴对应铁芯叠片的宽度方向，能让喷出的热风覆盖范围刚好匹配单组干燥工位的器身尺寸，不会出现热风溢散到无效区域的情况，有效提升热能利用率。

　　在细节设计层面，喷嘴进气端的直段长度设置为管径的1.5倍，目的是让进入腔体的气流先完成稳流，消除管路内气流的紊流脉动，再进入渐变扩压段，保证出风风速的均匀度偏差控制在5%以内；腔体壁面的厚度根据工作温度区间做了匹配设计，在150℃的持续热风工况下不会出现软化变形，同时壁面的导热系数控制在合理范围，减少热风在输送过程中的热量散失。不同于部分喷嘴采用的分体拼接结构，该喷嘴整体为一体化成型结构，不存在拼接缝隙，避免长期使用过程中缝隙内积留绝缘纤维、粉尘等杂质，后续设备维护时仅需用压缩空气从进气端反吹即可完成清洁，无需拆解作业。

　　从设备选型适配的角度来看，这款喷嘴的流道参数经过多轮迭代优化，在相同入口风压下，出风覆盖范围比同口径直筒喷嘴提升40%左右，同时压损降低22%，能适配不同功率等级的电力变压器干燥设备，既可以用于大型电力变压器的现场干燥处理工序，也能适配小型配电变压器的生产线干燥工位，安装时可根据干燥仓的尺寸调整喷嘴的排布间距，通过调整安装角度实现不同方向的热风覆盖，满足不同结构变压器的干燥工艺要求。设计过程中也充分考虑了加工工艺性，整个壳体的曲面均为可展曲面或顺滑过渡的自由曲面，无需复杂的加工工装即可完成成型，量产时的加工成本可控，同时结构的通用性强，可通过更换不同长度的进气直段适配不同安装深度的管路，无需重新制作整体模具。
